Smart屏“根据命令”记录采集模式（SMART LINE V4 面板可参考）
发布时间：2024年01月30日
- 0
- 136
本文档主要介绍了Smart屏“根据命令”记录采集模式。
SmartLine V3 触摸屏变量记录方式选择“根据命令”记录的组态方法。
主要通过调用“LogTag”系统函数记录变量值。
1.创建数据记录
2. 在变量表中选择需要记录的变量Tag1，设置“记录采集模式”为“根据命令”。
3. 创建2个变量，Tag1是实际被记录的变量，ControlSignal变量用作触发记录信号
- 在ControlSignal变量的“更改数值”事件中调用“记录”函数列表下的LogTag函数。在函数的参数中关联Tag1变量。

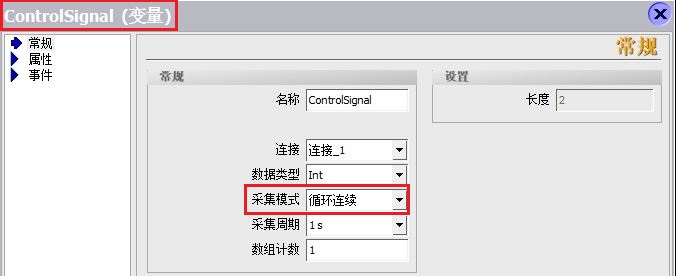

- 设置ControlSignal变量“常规”属性中的采集模式为“循环连续”。采集模式默认为“循环使用”。

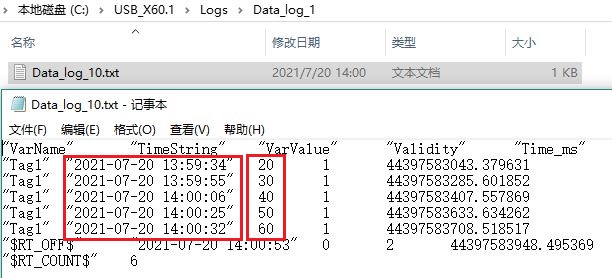

4. 功能测试
当ControlSignal变量数值发生变化时就会触发LogTag函数，执行数据记录。
剩余80%未阅读，请登录查看大全章节内容
