Smart屏显示三菱 PLC 中的负数

star star star star star
0 分
  • 通信(通讯)
  • SMART LINE
  • 三菱
发布时间：2024年01月29日
  • 0
  • 24
本文档主要介绍了Smart屏如何显示三菱 PLC 中的负数。

问题：三菱 PLC 中的负数如何在 Smart Panels 上显示？

解答：分两种情况
1、FX2N、FX3U 支持实数类型，可以在 PLC 使用 FLT 指令把负数转成实数显示。

2、其它不支持实数的 FX PLC，可以通过如下方法实现（以 D100 为例）：

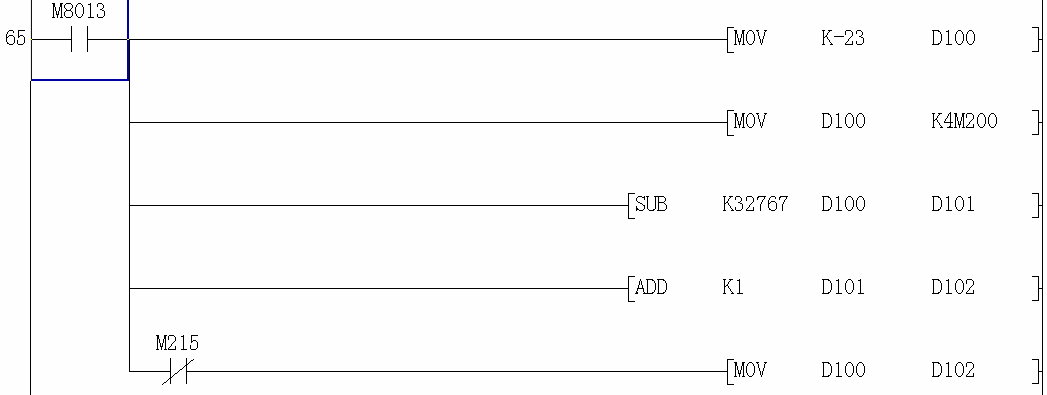

（1）PLC 中编程，把负数 D100 转成两部分：绝对值 D102 和符号位 M215：

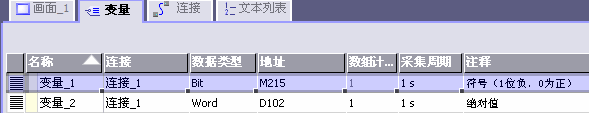

（2）WinCC flexible 中创建变量对应“绝对值”和“符号位”：

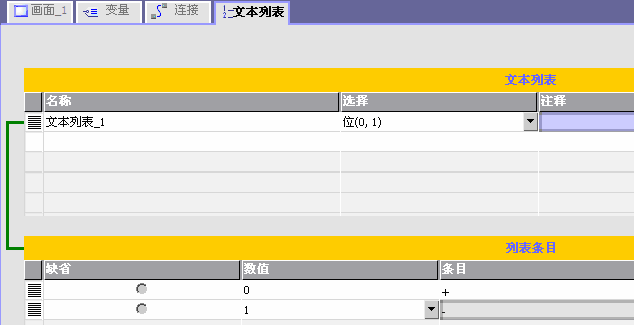

（3）创建文本列表用来显示符号“+/-”：

（4）在 WinCC flexible 画面中分别显示“绝对值”和“符号位”：

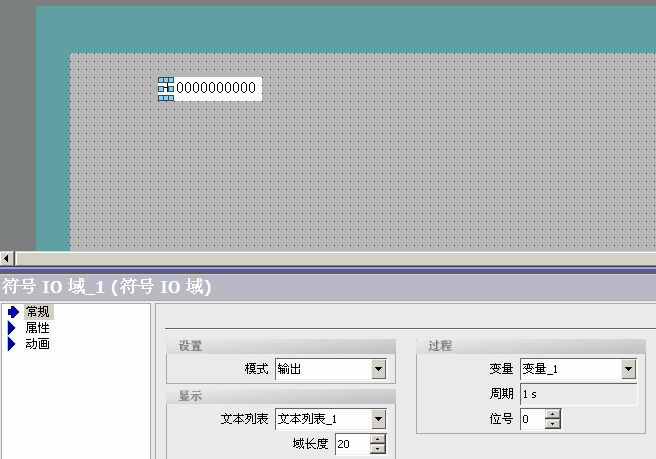

使用符号 IO 域来显示符号：

运行效果：
