电池板

S7-200 SMART SB BA01 电池板

CPU 紧凑型CPU没有内置的实时时钟，其他标准型CPU支持内置的实时时钟，CPU断电状态下可保持7天（典型值）。

S7-200 SMART SB BA01 电池板适用于实时时钟的长期备份。 它可插入 S7-200 SMART CPU（固件版本 2.0 及更高版本）正面的信号板插槽中。SB BA01 不能与较早版本的 CPU 一起使用。

必须将 BA01 添加到设备组态并将硬件配置下载到 CPU 中，BA01 电池板才能正常工作。

表1.S7-200 SMART 电池板及电池

安装或更换SB BA01 电池板中的电池

SB BA01 只是电池板，电池未随 SB BA01 一起提供，必须由用户另行购买电池，电池型号为 CR1025。

要安装电池，请按以下步骤操作，如下图1所示：

1. 在 SB BA01 中，新电池的安装要求电池正极朝上，负极靠近印刷线路板。
2. 现在，已准备好将 SB BA01 安装到 CPU 中。

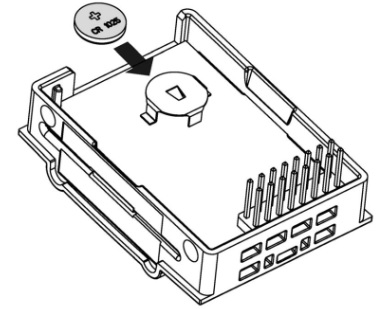

图1. 电池板安装电池

SB BA01 电池板诊断

电池板可通过指示灯，结合模板地址和诊断缓冲区进行诊断。

表2.S7-200 SMART 电池板诊断

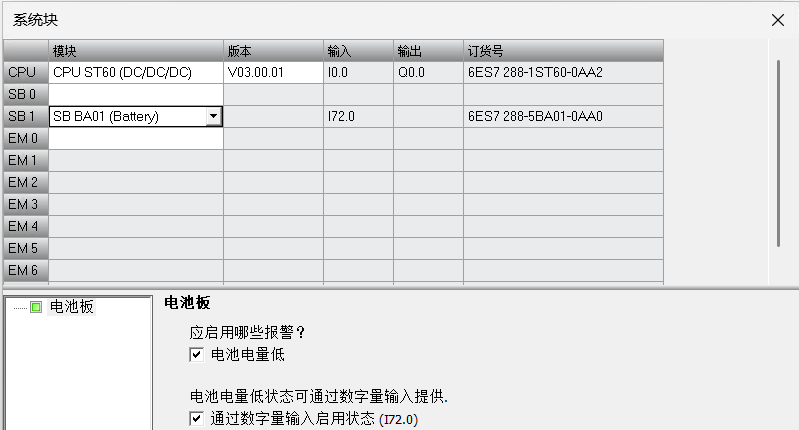

SB BA01 电池板提供的电池状态位可在"系统块"配置I7.0(固定，无法修改)查看。 如下图 2 所示：

图2. 电池板系统块设置

电池 (BA01) 信号板的相关操作

1.电池信号板上有一个红色 LED，可为用户提供有关电池健康状况的视觉指示。LED 亮表示电池电量不足。

2.无论系统块是否包含信号板的组态，CPU 都会自动采用信号板上的实时时钟并执行电池测试和电池健康状况 LED 操作。

3.借助电池信号板系统块组态中的相关选项，用户可以选择以诊断报警的方式报告电池电量不足，和/或在组态的设备映像寄存器输入字节的 LSB（例如，I7.0）位报告电池状态（1= 电池电量不足、0= 电池电量充足）。用户必须选择系统块组态中的电池信号板，这样才可以使用附加电池健康状况报告选项。

常见问题

1.S7-200SMART CPU 的数据断电保持功能是否需要 SB BA01电池板？

如果对S7-200SMART CPU V区 和 M 区数据设置了断电保持，无需再使用 SB BA01电池板，即可实现数据永久保持。 SS7-200 SMART池板适用于实时时钟的断电保持。

1.电池板插入 CPU 就能实现实时时钟的断电保持吗？

使用 SB BA01实现实时时钟的断电保持必须注意以下两点：

1. SB BA01只是电池板，必须由用户另行购买电池，电池型号为 CR1025。

2. 必须将SB BA01添加到设备组态并将硬件配置下载到 CPU 中，SB BA01电池板才能正常工作。

1.电池板能对实时时钟断电保持多长时间？

使用 SB BA01电池板和 CR1025 电池，能对实时时钟断电保持大约一年。可编程使用提供的电池状态位I7.0=1，检测电池电量低。

4.紧凑型CPU能否断电保持实时时钟？

1.CPU 型号 CPU CR20s、CPU CR30s、CPU CR40s 和 CPU CR60s的紧凑型CPU 无内置超级电容，所以实时时钟无电源缓冲，尽管用户可以使用READ_RTC 和 SET_RTC 指令设置日期/时间数据，但是当 紧凑型CPU断电并再次上电时，这些日期/时间数据会丢失，上电后日期时间数据会被初始化为2000年1月1日。
2.紧凑型CPU 不支持使用扩展模块、信号板或电池板。
