使用存储卡

S7-1200CPU使用的存储卡为SD卡，存储卡中可以存储用户项目文件，有如下几种主要功能：

1. 作为CPU的装载存储区，用户项目文件可以仅存储在卡中，CPU中没有项目文件 ，离开存储卡无法运行。
2. 在没有编程器的情况下，作为向多个S7-1200PLC传送项目文件的介质。
3. 忘记密码时，清除CPU内部的项目文件和密码。
4. 12MB以上存储卡可以用于更新S7-1200CPU的固件版本。

图1： S7-1200存储卡

存储卡功能链接：

• 如何插入存储卡
• 存储卡的工作模式
• 使用存储卡清除密码或恢复出厂设置
• 使用存储卡更新S7-1200CPU的固件版本
• 使用自定义读卡器制作程序文件
• 使用TIA STEP7格式化存储卡

如何插入存储卡

将CPU上挡板向下掀开，可以看到右上角有一MC卡槽，将存储卡缺口向上插入，如下图所示：

图2： 插入存储卡

注意：

• 对于S7-1200CPU，存储卡不是必须的。
• 将存储卡插到一个处于运行状态的CPU上，会造成CPU停机。
• S7-1200 CPU 仅支持由西门子制造商预先格式化过的存储卡， 即下列订货号产品：

表1：存储卡信息

• 如果使用 Windows 格式化程序对SIMATIC 存储卡重新进行格式化，CPU 将无法使用该重新格式化的存储卡。（固件V2.0.1以前）

怎样检查一张 SIMATIC 存储卡（SMC）有非一致性或者是格式错误？如何修复？

从固件V2.0.1开始才支持存储卡中隐藏文件的自动修复，早期的版本无此功能。

如果从S7-1200中修复存储卡，CPU中的程序将会自动载入存储卡中，之后CPU将不会有程序。

请参考以下链接

https://support.industry.siemens.com/cs/cn/zh/view/69063974

存储卡的工作模式

存储卡有两种工作模式：　

• 程序卡：存储卡作为S7-1200 CPU 的装载存储区，所有程序和数据存储在卡中，CPU内部成的存储区中没有项目文件，设备运行中存储卡不能被拔出 。
• 传送卡：用于从存储卡向CPU传送项目，传送完成后必须将存储卡拔出。CPU可以离开存储卡独立运行。

一、修改存储卡的工作模式

在TIA PORTAL软件的项目视图下，点击左侧”项目树“--->"读卡器/USB存储器" --->读卡器，如下图所示：

图3：项目视图

右击存储卡的盘符（这里是F:），选择“属性”，打开下面窗口：

图4：存储卡属性

用户在“Card type”选择需要的工作模式，点击“OK”完成设定。

二、使用程序卡模式

优点：更换CPU时不需要重新下载项目文件。

装载用户项目文件到存储卡：

• 第一步：按照上面方法将存储卡设定到“程序”模式。建议客户做此操作之前清除存储卡中的所有文件。
• 第二步：设置CPU的启动状态：在"项目树"中右击CPU选择“属性”，在“属性”窗口中点击“启动”,此处必须选择“暖启动 - RUN模式”



图5： 启动设置
• 第三步：将CPU断电。
• 第四步：将存储卡插到CPU卡槽内
• 第五步：将CPU上电
• 第六步：在TIA PORTAL 中点击下载， 将项目文件全部下载到存储卡中。此时下载是将项目文件（包括用户程序、硬件组态和强制值）下载到存储卡中，而不是CPU内部集成的存储区中。

完成上述步骤后，CPU可以带卡正常运行。此时如果将存储卡拔出，CPU会报错，"ERROR"红灯闪烁。

为什么插上存储卡后CPU的“MAINT”灯闪烁，使用TIA PORTAL下载是提示报错“The download of the hardware configuration failed (0050 -133 2 2458)”？

回答：请清除存储卡中的所有文件，重新使用TIA PORTAL软件将存储卡设置到“程序”模式，然后再重复上述步骤。请您也检查存储卡上的拨码开关，检查存储卡是否处于写保护模式。

为什么CPU断电上电后进入停止状态，而不进入运行状态？

回答：原因是CPU的启动方式不是“暖启动 - RUN模式”，详细请参考上面“第二步”。

三、使用传送卡模式

优点：在没有编程器的情况下，方便快捷地向多个S7-1200PLC拷贝项目文件。

1、向处于传送模式的存储卡中装载项目

• 第一步：按照上面方法将存储卡设定到“传送”模式。建议客户做此操作之前清除存储卡中的所有文件。
• 第二步：设置CPU的启动状态：在"项目树"中右击CPU选择“属性”，在“属性”窗口中点击“启动”,此处必须选择“暖启动 - RUN模式”
• 第三步：直接拖拽PLC设备到存储卡盘符

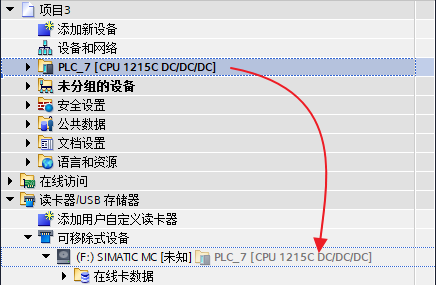

图6：拖拽

2、从存储卡复制项目到S7-1200PLC

• 第一步：将CPU断电
• 第二步：插卡到CPU卡槽
• 第三步：将CPU上电，用户会看到CPU的"MAINT"黄灯闪烁
• 第四步：将CPU断电，将存储卡拔出
• 第五步：将CPU上电

为什么CPU断电上电后进入停止状态，而不进入运行状态？

回答：

1. CPU的启动方式不是“暖启动 - RUN模式” ，详细请参考上面“第二步”。
2. 检查第三步，必须拖拽PLC项目到存储卡盘符，而不是程序块等其他项目内容。下载到存储卡中的项目文件有可能不完整，例如缺失硬件组态等。

使用存储卡清除密码或恢复出厂设置

如果客户忘记了之前设定到S7-1200的密码，通过”恢复出厂设置“无法清除S7-1200内部的程序和密码，因此唯一的清除方式是使用存储卡。详细步骤如下：

1. 使用一张存储卡，插在电脑读卡器中，清空内部文件。
2. 在TIA PORTAL中将存储卡的工作模式改成“传送”卡，参考图4。
3. 将S7-1200设备断电。
4. 插入存储卡到S7-1200CPU上。
5. 将S7-1200设备上电，此时CPU会停止。
6. 当“MAINT”指示灯闪烁，将S7-1200设备断电。
7. 取出存储卡后，将S7-1200设备上电，此时CPU密码及程序完全清除。

注意：

• 不要格式化存储卡
• 清除密码的同时CPU的程序也同时清除

使用存储卡更新S7-1200CPU的固件版本

S7-1200的固件版本可以从在此处查找下载链接。

注意：

• 不同订货号的S7-1200CPU的固件文件不相同，下载地址也不相同。用户在下载和更新固件之前请核对产品订货号。
• 12M以下存储卡不能用于CPU固件升级。
• 固件升级前CPU内部存储的项目文件（程序块、硬件组态等）不受影响，不会被清除。
• 如果存储卡中的固件文件订货号与实际CPU的订货号不一致，即使执行了下列步骤，CPU的原固件版本也不会改变。

更新CPU的固件具体步骤如下：

• 第一步：使用电脑通过读卡器清除存储卡中内容。注意：不要格式化存储卡！
• 第二步：从西门子官方网站下载最新版本的固件文件。下载并解压缩，用户可以得到一个“S7_JOB.SYS”文件和“FWUPDATE.S7S”文件夹。
• 第三步： 将“S7_JOB.SYS”文件和“FWUPDATE.S7S”文件夹拷贝到存储卡中。
• 第四步： 将存储卡插到CPU1200卡槽中。此时CPU会停止，“MAINT”指示灯闪烁。
• 第五步： 将CPU断电上电 。CPU的“RUN/STOP” 指示灯黄绿交替闪烁说明固件正在被更新中。“RUN/STOP” 指示灯亮(黄)，“MAINT”指示灯闪烁说明固件更新已经结束。
• 第六步： 拔出存储卡
• 第七步： 再次将CPU断电上电

用户可以在TIA PORTAL 软件--->在线和诊断--->诊断--->常规 中在线查看CPU目前的固件版本。

注意：
S7-1200 CPU 固件版本在 V2.2 以下(包括V2.2)，可以降级（最低V1.0)或升级（最高V2.2)。
S7-1200 CPU 固件版本在 V3.0 不可以降级至V2.2(或更低版本)，同样V2.2的固件版本不能升级至V3.0

使用自定义读卡器制作程序文件

某些时候，需要将程序文件发给别人，但对方没有TIA PORTAL，只有存储卡或者Simatic Automation tool软件，这样就无法发送TIA的项目文件，这种情况下可以将存储卡文件发送给对方，操作步骤如下：

1. 在TIA PORTAL软件的项目视图下，点击左侧”项目树“--->"读卡器/USB存储器" --->添加用户自定义读卡器，参考图3

双击“添加用户自定义读卡器”，弹出如图7所示

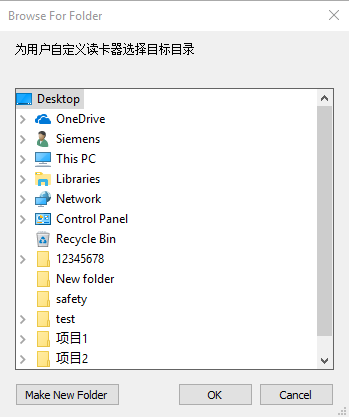

图7 添加自定义读卡器”

选择合适的位置，点击图7左下角按钮“新建文件夹“，将会在指定位置新建文件夹，这个文件夹就是一个自定义读卡器。

2. 新建文件夹后，在项目树下的读卡器/USB存储器" 将出现如图8所示的读卡器。

图8 自定义读卡器

这个读卡器就是指定位置下建的文件夹（图中为桌面建立的New folder(2)）。

3. 根据需要，按照图4方式将自定义读卡器改为“传送”卡或“程序”卡

4. 按照图6方式将程序拖拽至该读卡器中。

5. 此时打开自定义的读卡器文件夹就能看到程序文件，如图9所示。

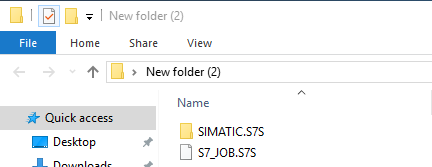

图9 程序文件

使用TIA STEP7格式化存储卡

从组态的CPU版本V4.2开始，可以通过 STEP 7 在线和诊断工具格式化连接的 CPU 中的存储卡。

使用TIA STEP7格式化存储卡的具体步骤如下：

• 第一步： 确保 CPU 处于 STOP 模式。注意如果 CPU 处于 RUN 模式时启动了格式化操作，STEP 7 将 提示您允许 STEP 7 将 CPU 置于 STOP 模式下。
• 第二步： 将存储卡插入到连接的 CPU。
• 第三步： 通过项目中的 CPU 或项目树中在线访问中的可访问设备打开连接的 CPU 的"在线和诊断"。
• 第四步： 选择所连 CPU 的"转到在线"选项。
• 第五步： 选择"功能"菜单中的"格式化存储卡"。
• 第六步： 单击"格式"。
• 第七步： 单击"是"确认提示。

上述步骤如图10所示：

图10 TIA STEP7格式化存储卡

然后 STEP 7 格式化存储卡，完成后在信息窗口中显示一条消息。完成后 CPU 处于 STOP 模式，STOP 和 MAINT 灯闪烁。此时还不能切换到 RUN 模式，必须执行以下任一步骤：

• 移除存储卡并重启 CPU。如果 CPU 的内部装载存储器含有程序，CPU 将带程序启动。
• 不移除存储卡重启 CPU：如果 CPU 的内部装载存储器含有程序，CPU 将该程序复制到 存储卡然后带程序重启。如果内部装载存储器不含程序，CPU 将更改存储卡为程序卡并等待下载。

注意：
格式化存储卡对内部装载存储器没有影响。
当插入存储卡（在插入存储卡和执行格式化操作中间未重启 CPU）时 CPU 正在使用内部装载存储器，CPU 将保持内部装载存储器的内容。
