FAQ

问题列表：

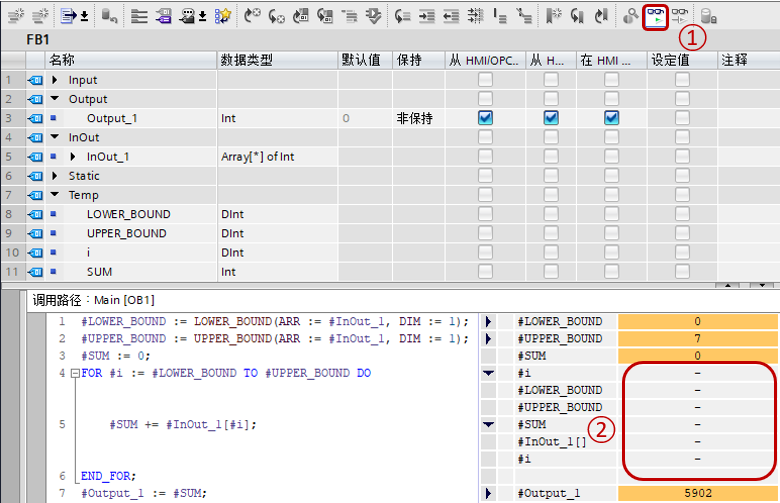

正常监视如图1所示，无法监控到循环程序内部的执行情况。

图1 监视页面

①点击监视按钮

②可以看到FOR循环内部没有任何变量显示

如果希望监视循环内部执行情况，可以在监视中的SCL程序任意位置，如图2中操作。

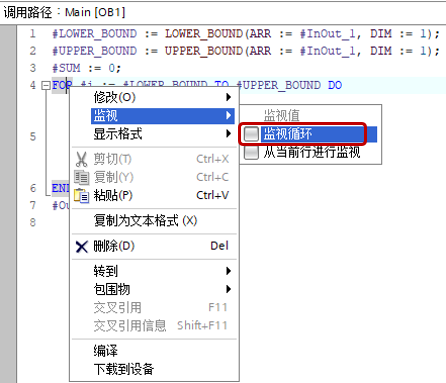

图2 点击监视循环

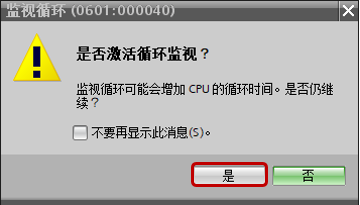

激活监视循环后，跳出窗口如图3所示，点击按钮“是”。

图3 警告窗口

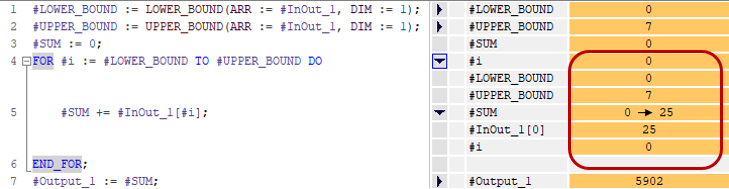

之后，就可以如图4所示的，看到循环内的情况，不过这会造成增加CPU循环时间，并且只能监控到第一个循环。

图4 监视循环

通过CASE OF指令，可以比较容易实现类似顺控的功能，并且编程方法便捷、可读性较好。可以使用类似于下面的编程方式实现类似顺控的功能：

CASE 步骤号 OF //Int类型步骤号，一般位于FB的Static
0:
步骤0
逻辑编程 //一般初始步不执行具体操作，只是初始化，然后是等待开始
IF 条件 THEN
步骤号:=1；
ELSIF 错误 THEN
步骤号:=100；
END_IF;

1:
步骤1
逻辑编程
置位复杂指令i.REQ
IF 复杂指令i.DONE THEN
复位复杂指令i.REQ
步骤号:=2；
ELSIF 复杂指令i.ERROR
复位复杂指令i.REQ
步骤号:=100；
END_IF;

2:
步骤2
逻辑编程
置位复杂指令m.REQ
IF 复杂指令m.DONE THEN
复位复杂指令m.REQ
步骤号:=3；
ELSIF 复杂指令m.ERROR
复位复杂指令m.REQ
步骤号:=100；
END_IF;

.
.
.

n:
步骤n
逻辑编程
置位复杂指令x.REQ
IF 复杂指令x.DONE THEN
复位复杂指令x.REQ
步骤号:=n+1；
ELSIF 复杂指令x.ERROR
复位复杂指令x.REQ
步骤号:=100；
END_IF;
.
.
.
100:
错误处理逻辑编程
步骤号:=0
END_CASE;

复杂指令0 //复杂指令调用
复杂指令1
.
.
.
复杂指令n

输出Busy、Done、Status等

复杂指令一般包含：通信、运动控制、读配方、写数据日志、读写数据记录、定时器等异步指令，这些指令通常不放在CASE语句的逻辑中，而是在最后统一调用。

一般通过复杂指令完成位、错误位等作为跳转条件。如果是定时器，也可以通过判断时间是否到达作为跳转条件。

例子：使用CASE OF指令编程运动控制，第一步相对运动以200mm/s的速度移动10000mm，第二步速度控制以100mm/s的速度移动15s，第三步停止。

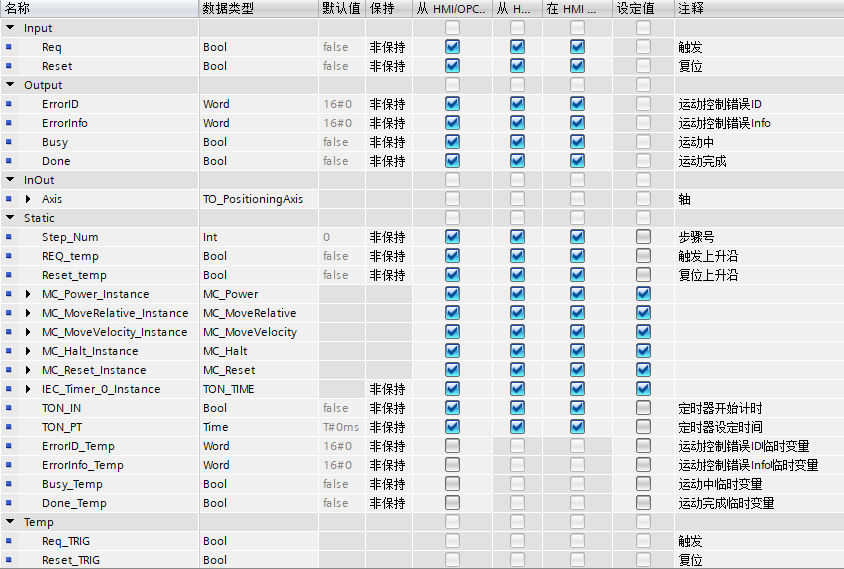

图5为FB块的参数部分，图6为程序。

图5 FB参数

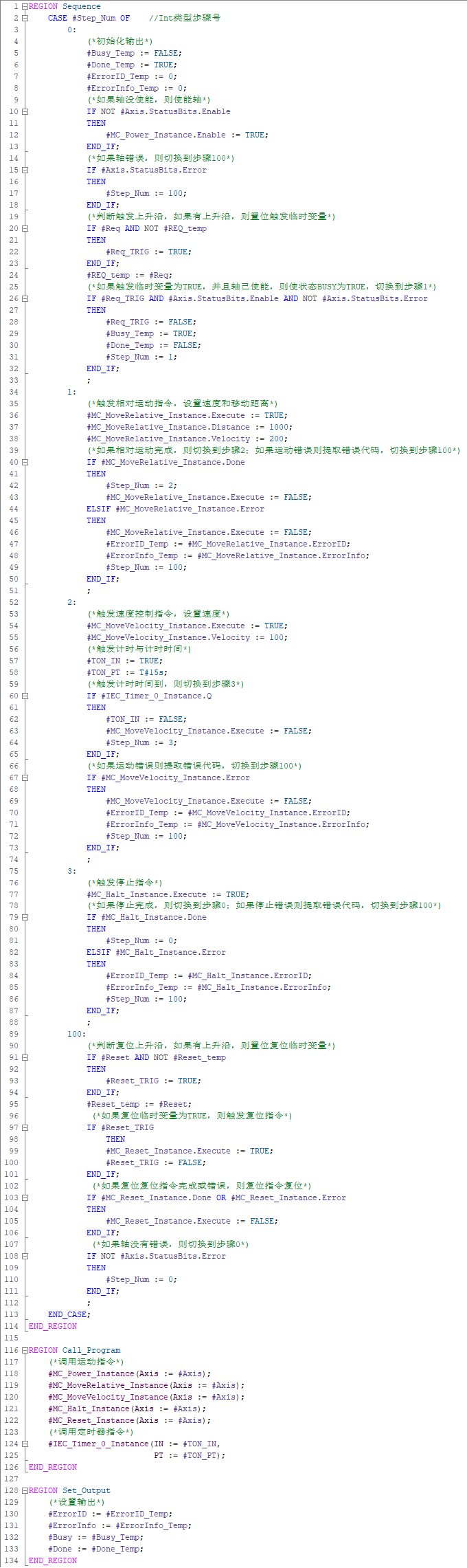

图6 源程序

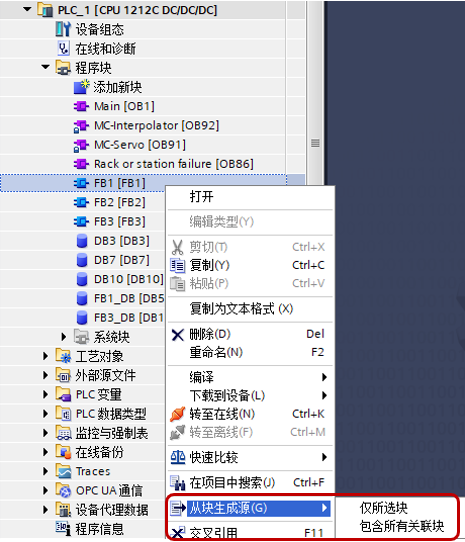

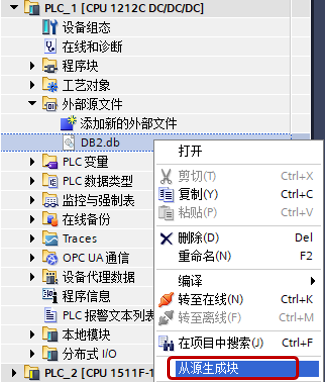

可以将SCL编写的块，或者全局DB以及UDT导出成源文件，可以导出块或UDT，也可以导出所关联嵌套的块或者UDT，如图7所示。
