可以看看这个文档
1、 安装软件PLCSIM Advanced V3.0(先安装WinPcap_4_1_3.exe,在安装SIMATIC_PLCSIM_Advanced_V3.exe
默认就OK)
2、 要确保PC1 中“PLCSIM Virtual Eth.Adapter”与PC1 中网卡“属性”中的“Siemens PLCSIM Virtual Switch”勾选(此选项PLCSIM Adv.3.0 安装默认勾选)。如下图所示:
3、在安装有PLCSIM Adv.的电脑(PC1)中进行配置,将PLCSIM Adv.

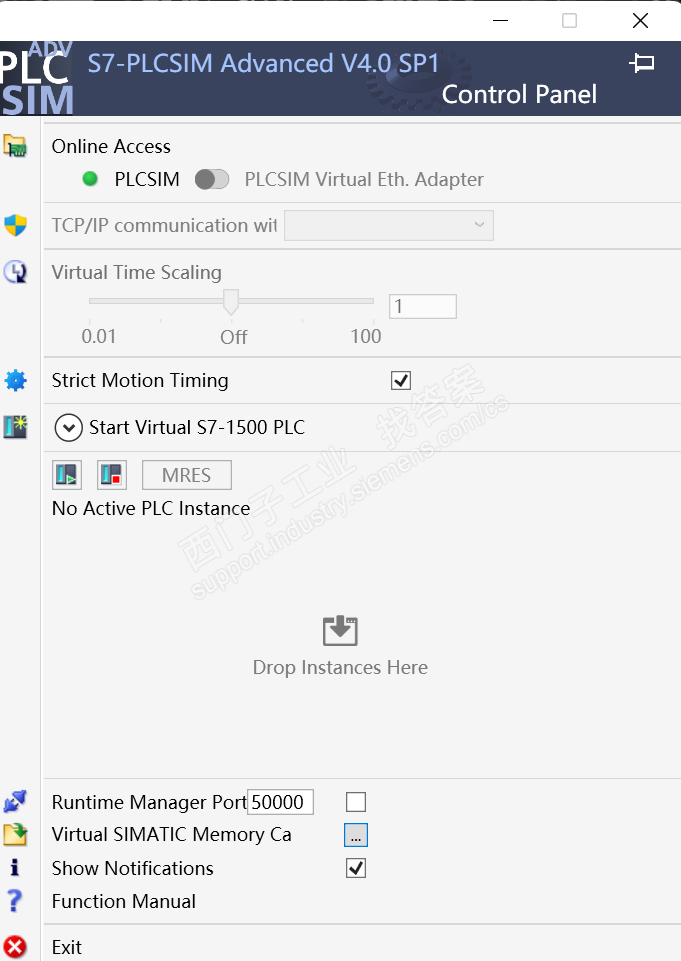

在线访问切换至“PLCSIM Virtual Eth.Adapter”侧,点击“Start Virtual S7-1500 PLC”展开实例的设置界面,设置实例名称,IP 地址,子网掩码,网关,PLC 类型后,点击“Start”。修改实例内容,用同样的方法可以创建多个实例PLC。如下图所示:
4、在安装有TIA Potal 的电脑(PC2)内以太网卡设置页面,(注意不同的电脑的网卡名字可能不同)的网卡适配器的属性界面,修改其IP 地址与PLCSIM Adv.的PLC 实例为同一网段。 此时通过PC2 内的“ping 192.168.1.101和ping 192.168.1.102”命令可以成功得到PC1 内PLC 实例的回复。
5、在在安装有TIA Potal 的电脑(PC2)内,正常编写程序,然后下载至在安装有PLCSIM Adv.的电脑(PC1)中对应的PLC站就可以。
此时的PC1可以看作实际的PLC硬件(只试用S7-1500),在PC2中可以使用组态软件访问PC1中PLC的地址进行数据采集。
我在使用时,把两台电脑的防火墙及安全卫士都关闭(测试PC1安装的win7/win10专业版系统)。
SIMATIC_PLCSIM_Advanced_V4_SP1版 只试用博图V17软件,V17以下无法试用。
