PROFINET Topology拓扑功能的应用范围

PROFINET IO网络支持总线型，星型，环型，树型或混合结构。在应用中，尤其是存在大型且复杂的PROFINET网络拓扑结构时，很难知道IO设备之间的连接关系， 从而造成维护和诊断的不便。通过拓扑编辑器（Topology Editor），可以组态和查看现场PN设备的网络拓扑结构和状态，方便维护和诊断。通过拓扑配置可以实现“设备更换无需存储介质/PG”功能，使替换备件更为简单。

拓扑编辑器可提供下列功能和信息：

· 设备更换无需存储介质/PG

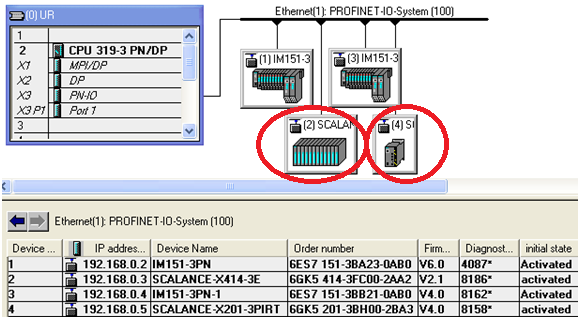

· 项目中所有 PROFINET 设备及其端口的显示

· 使用计算的信号运行时间，为每个端口组态电缆长度和组态电缆类型

· 通过本地识别各个 PRORINET 设备来互连数据

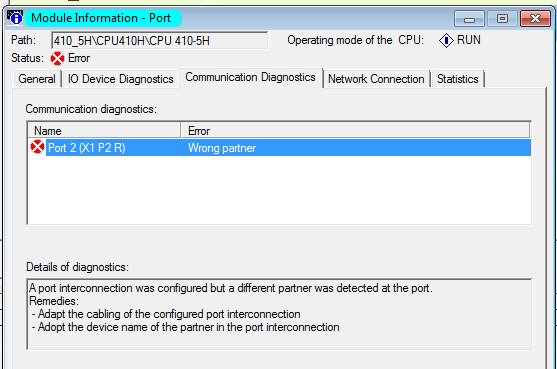

· 每个单独端口的 PRORINET 设备的诊断信息

· 通过在线/离线比较节点数据，简化默认检测

· 从图形视图调用诊断（模块信息）

· 导入网络拓扑

支持拓扑功能的PROFINET 设备

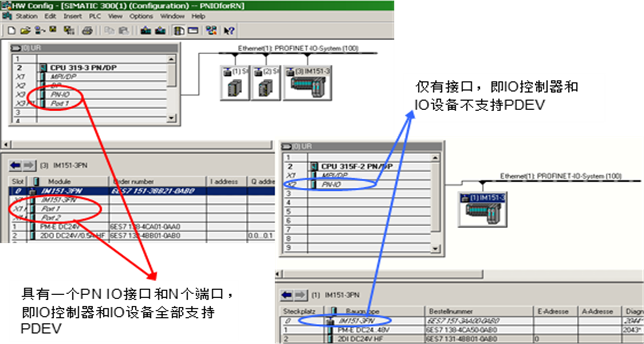

组态拓扑要求网络中的所有设备均支持基于端口的组态。

S7-400系列CPU，ET200M HF，ET200SP HF, SCALANCE系列交换机均支持拓扑组态。

注意：交换机必须通过GSD文件集成到PROFINET中才能进行拓扑组态。

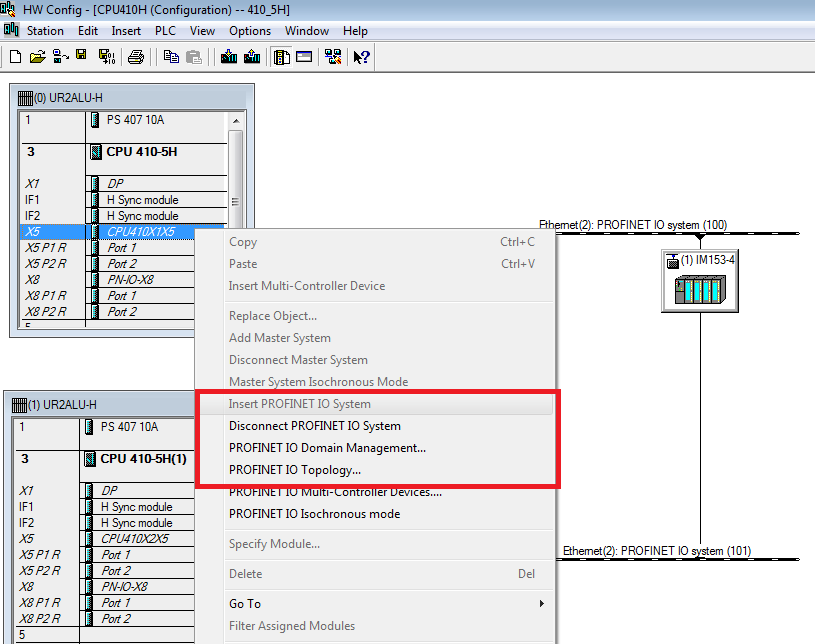

拓扑编辑器的三个视图

拓扑编辑器提供三个视图，均可进行在线/离线切换

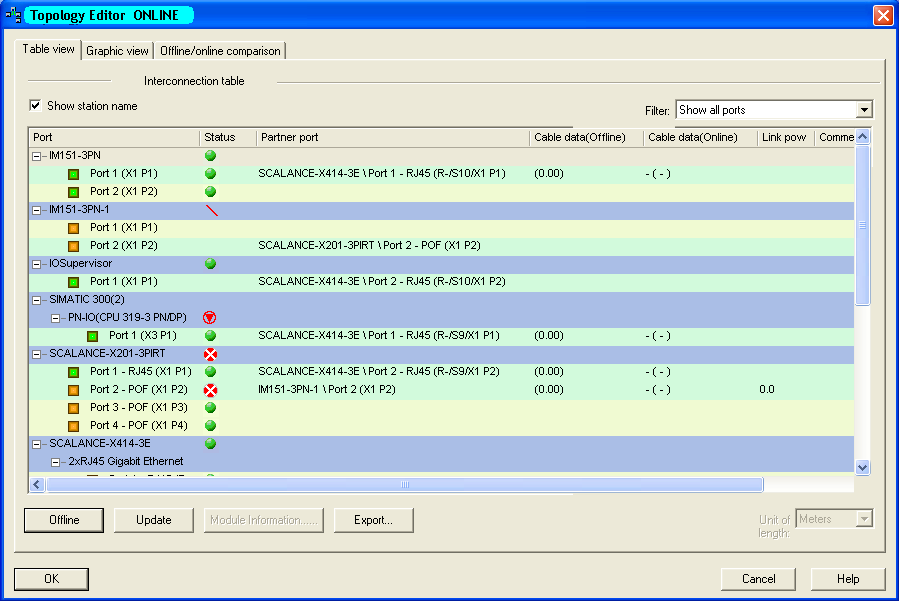

· Table View：设备和端口的状态信息

§ 提供离线和在线两种模式

§ 基于PORT的诊断

§ 可以通过故障点索引到HW的出错模块

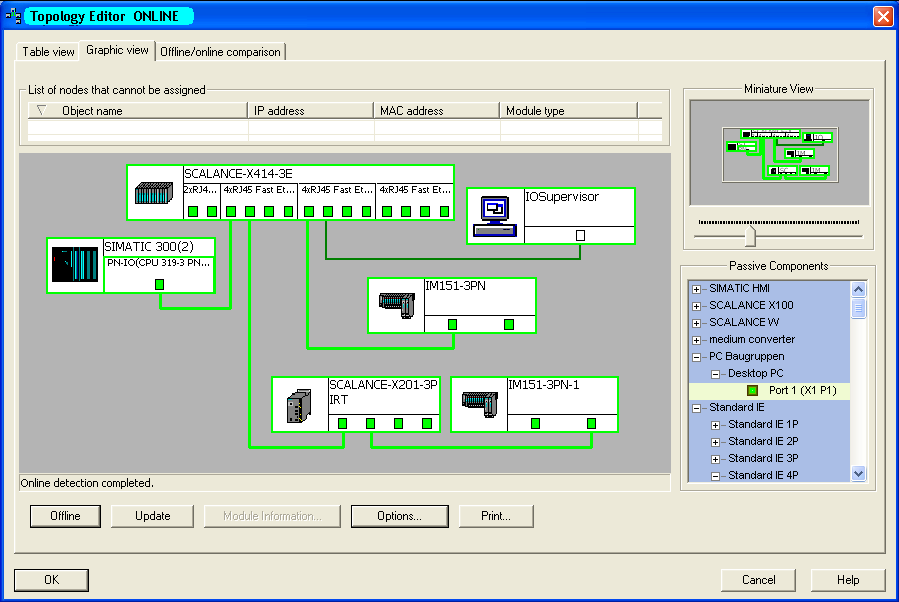

· Graphic View：IO设备间的端口连接关系

§ 可以依据实际设备端口的物理连接关系，简单拖拽建立设备端口之间连接

§ 也可以通过在线/离线比较功能进行同步,同步后端口自动关联

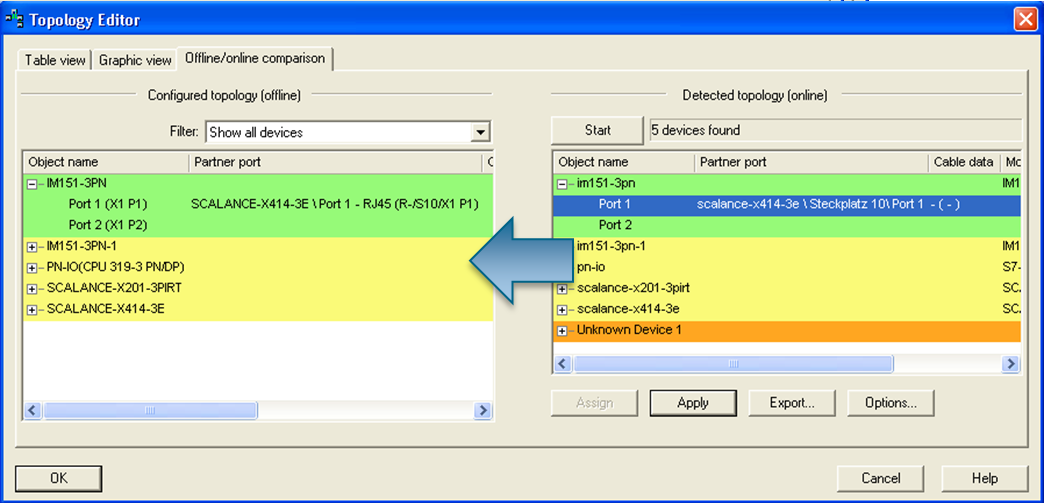

· Offline/Online comparasion:支持在线离线同步

§ 离线:项目中组态的连接关系

§ 在线:实际的物理连接与电缆信息

完成拓扑视图的编辑后，编译CPU下载即被识别。

PCS7系统中的拓扑诊断

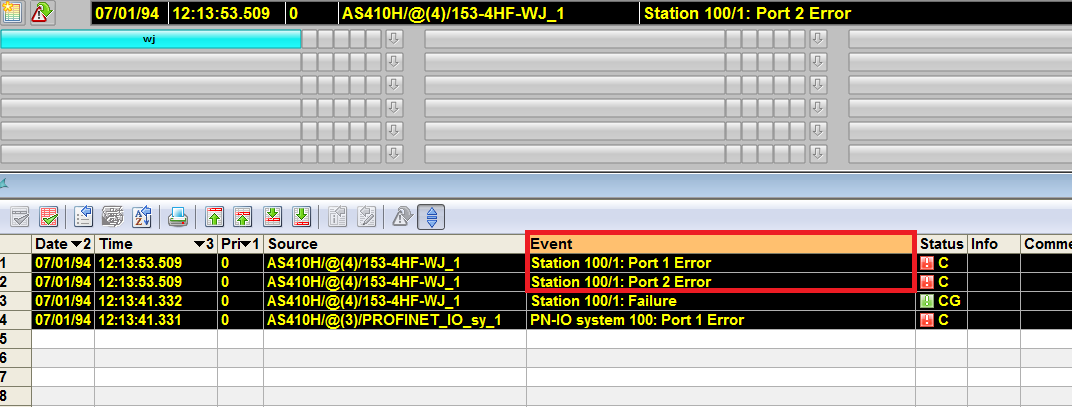

完成拓扑组态后，PCS7系统可以提供从AS至OS的全面网络和端口故障诊断。

详细信息请参考

PROFINET IO网络拓扑使用入门

https://www.ad.siemens.com.cn/download/docMessage.aspx?Id=3505

哪些 PROFINET 节点支持有拓扑组态和无拓扑组态的设备更换（无介质更换模块）？

https://support.industry.siemens.com/cs/cn/zh/view/36752540

PROFINET IO设备替换无需移动介质/PG

https://support.industry.siemens.com/cs/cn/zh/view/109433899

SIMATIC PCS 7 with PROFINET – Typical Architectures and Engineering

https://support.industry.siemens.com/cs/cn/zh/view/72887082/en
