Clock_Integer 指令库及其使用

使用 S7-200 SMART的 READ_RTC（读取实时时钟）和 SET_RTC（设置实时时钟）指令时， 读取和设置的数据格式都是 BCD 码的。如果觉得不便计算、处理，可使用 Clock Integer 指令库。

Clock_Integer 指令库用于将 BCD 码格式的 S7-200 SMART日期、时间转换为十进制整数格式，以及将十进制整数格式的日期、时间值设定为 S7-200 SMART时钟。

注意：此指令库/程序的作者和拥有者对于该软件的功能性和兼容性不负任何责任。使用该软件的风险完全由用户自行承担。由于它是免费的，所以不提供任何担保，错误纠正和热线支持，用户不必为此联系西门子技术支持与服务部门。

要使用 Clock_Integer 指令库，须遵循下列步骤：

  1. 取得 Clock_Integer 指令库文件，并添加到编程软件 STEP 7-Micro/WIN SMART中；
  2. 按照要求编写用户程序调用 Clock_Integer 指令库。

添加 Clock_Integer 指令库

Clock_Integer 指令库

点击上面的链接下载 Clock_Integer 指令库到本地计算机硬盘， 然后将指令库库手动添加到STEP 7 Micro/WIN SMART软件中。

成功添加指令库后，用户可以在STEP7 Micro/win的指令树中找到‘Clock_Integer (v1.1)'

图1.Clock_Integer 库

Clock_Integer 指令库编程应用 － 读取系统时钟

1、调用 READ_RTC_I，读取 PLC 时钟 ，并将其转换为十进制整数格式 ：

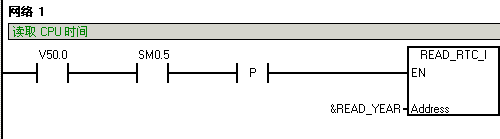

图 2. READ_RTC_I

表 1. READ_RTC_I参数
参数 数据类型 注释
EN BOOL 信号为‘1’时激活库指令
Address DWORD 起始偏移地址，转换为十进制格式的 PLC 时钟被保存在以此地址为起始地址的 8 个字节中

2、分配库存储区：

调用指令 READ_RTC_I 或 SET_RTC_I 后，必须定义 8个字节的 V 存储区为库存储区，库存储区分配过程如图3. 所示。

图 3. 分配库存储区

注意：库存储区分配地址不能与程序中其他部分使用的地址重叠！

表2. 字节时间缓冲区的格式
Address 年
Address＋1

月
Address＋2 日
Address＋3 小时
Address＋4 分钟
Address＋5 秒
Address＋6 保留
Address＋7 星期(1)
(1) 1 = 星期天；7 = 星期日；0 = 禁止星期

如图 2 所示，当 V50.0 为 ‘1’ 时，转换后的实时时钟被存储在 VB10 至 VB17 中。

注意：此指令库读取的整数格式时钟数据以连续字节的形式保存，而后续的整数运算需要一个字（两个字节）长度的数据。编程时要注意这一点。

Clock_Integer 指令库编程应用 － 设置系统时钟

1、调用 SET_RTC_I，将以十进制整数格式存储的日期时间设定为 PLC 时钟

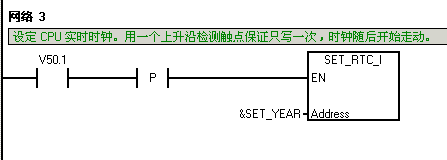

图4.SET_RTC_I

参数 数据类型 注释
EN BOOL 信号为‘1’时激活库指令
Address DWORD 起始偏移地址，以此地址为起始地址的 8 个字节中，应已经存储着用户时间数据

表 3. SET_RTC_I 参数

8 字节时间缓冲区的格式同表 2。

2、分配库存储区：

调用指令 READ_RTC_I 或 SET_RTC_I 后，必须定义 8 个字节的 V 存储区为库存储区。

Clock_Integer 指令库应用例程

Clock_Integer 指令库例子程序

注意：此指令库/程序的作者和拥有者对于该软件的功能性和兼容性不负任何责任。使用该软件的风险完全由用户自行承担。由于它是免费的，所以不提供任何担保，错误纠正和热线支持，用户不必为此联系西门子技术支持与服务部门。

注意：

常问问题：

Clock_Integer 指令库和STEP 7 Micro/WIN SMART指令树中的读、写实时时钟指令有什么不同？

Clock_Integer 指令库读出或写入的 PLC 时钟是以十进制整数格式存储；而读、写实时时钟指令读出或写入的 PLC 时钟为 BCD 码格式。
