配置工作模式

FM350-1的工作模式主要分为两大类：计数模式和测量模式，计数模式包括：连续计数、单次计数、周期计数；测量模式包括：频率测量、转速测量和周期测量。双击“Operating Modes”：

图：Operating modes

a: 计数器的工作模式

Coutinuous counting: 连续计数，增计数到上限值（2^31－1）计数器仍继续工作时，值变为下限值（-2^31）；减计数亦然。

Signal counting：单次计数，门接通时，计数器仅计数一次，当计数值达到限值后，计数器停止计数。如果要再次使用计数器，必须重新启动。

• 如果是增计数方向，计数器从装载值开始计数，计数值高限值（2^31－1）后停止计数，计数值变为装载值。

• 如果是减计数方向，计数器从装载值开始计数，计数值达到低限（0）后停止计数，计数值变为装载值。

Periodic counting：周期计数，门接通时，计数器在用户设定的高低限值之间计数。

• 如果是增计数方向，计数器从装载值开始计数，计数值达到高限值（2^31－1）后变为装载值，计数器继续增计数。

• 如果是减计数方向，计数器从装载值开始计数，计数值达到低限值（0）后变为装载值，计数器继续减计数。

Frequency measurement: 频率测量，在此模式下，FM350-1模块会计数设定时间()内脉冲个数。

用户可以使用用FC修改高、低限值。低限有效范围是0－－499,999,999(Hz×10^-3)(5V编码器)/199,999,999(Hz×10^-3)(24V编码器)，高限有效范围是1－－500,000,000(Hz×10^-3)(5V编码器）/200,000,000(Hz×10^-3)(24V编码器）。

RPM measurement: 转速测量，与频率测量模式类似，FM350-1模块会计数设定时间内脉冲个数，后根据用户在“Pulse per encoder revolution()”中填写的编码器每旋转一圈产生的脉冲个数，计算出转速。

用户可以使用用FC修改高、低限值。低限值有效范围是0 to 24,999,999 *10^–3 /min，高限值有效范围是低限值+1 to 25 000 000 *10^–3 /min。

Continuous periodic measurement: 连续周期测量。当周期小于采样时间时，FM模板会计算出采样时间段内的平均周期。

用户可以使用用FC修改高、低限值。

• Resolution 选 1 微秒时，低限值 Tu 的有效范围是 0 至 119,999,999 微秒，高限值的有效范围是Tu+1 至 120,000,000 微秒

• Resolution 选 1/16 微秒时，低限值 Tu 的有效范围是 0 至 1,919,999,999 微秒 ，高限值的有效范围是Tu+1 至 1,920,000,000 微秒

b: 门控制方式，见下表，‘－’表示不可选

c: 计数范围，使用计数模式（连续、单次、周期）可选

d: 门控制功能

• cancel: 计数过程中如果门关闭，计数器保持当前值值，门再次接通后，计数器从装载值开始计数。
• interupt: 计数过程中如果门关闭，计数值变为装载值，门再次接通后，计数器从被保持的当前值开始计数。

e: 选择使用输入点DI start的上升沿(pos.edge)、下降沿(neg.edge)或上升沿加下降沿(both)来触发锁存(Latch)或锁存和释放(Latch/Retriger)功能。脉冲不能短于1ms。

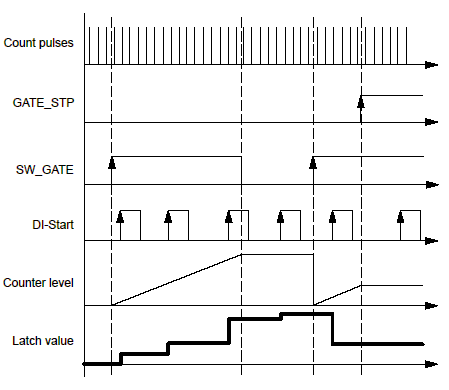

锁存功能（Latch):软件门接通后，DI start的边沿信号到来后，计数器的当前值被存储到Counter DB中的LATCH_LOAD（DBD30）中，计数器连续计数。下图以DI start 上升沿为例。

图：锁存

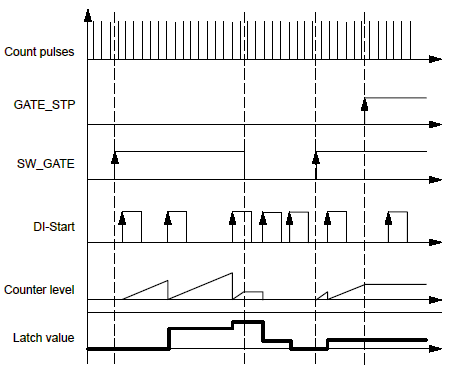

锁存和释放功能（Latch/Retriger):软件门接通后，DI start的边沿信号到来后，计数器的当前值被存储到Counter DB中的LATCH_LOAD（DBD30）中，计数器从装载值开始重新计数。下图以DI start 上升沿为例。

图：锁存和释放

f: 主计数方向，选用单次计数和周期计数时可选。

• none: 无主计数方向
• forward: 主计数方向为增计数
• backward: 主计数方向为减计数

g: 计数值的高限

h: 更新时间。在测量模式下可修改，可填写1－1000之间（包含1和1000）的整数，时基为10ms。

i: 编码器每转一圈发出的脉冲个数。在转速测量模式下可修改。

j: 周期精度。 在连续测量周期模式下可选。
