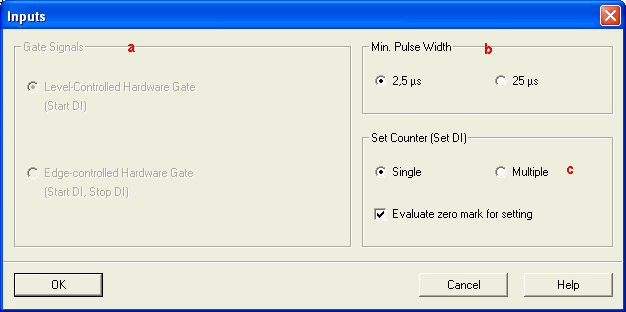

图: inputs
a: 使用硬件门时，可选则2种门控制方式：

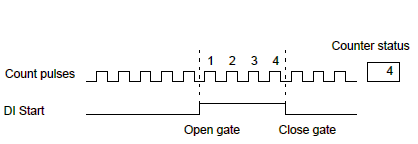

Level-Controlled Opening and Closing of the Hardware Gate：仅受DI start控制，仅当DI start为高电平时计数，如下图所示：

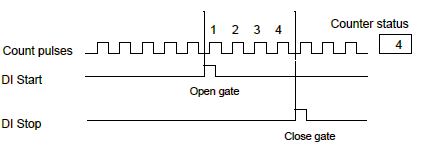

Edge-Controlled Opening and Closing of the Hardware Gate： 由DI start和DI stop复合控制计数起停，DI start上升沿信号到来是打开硬件门，DI stop上升沿信号到来是关闭硬件门：
b: DI 信号的最小脉冲宽度
c: 使用外部信号DI set加载装载值。同时要参考Counter_DB中的ENSET_UP和ENSET_DN，见下表：
| 地址 | 名称 | 数据类型 | 初始值 | 功能（仅在计数模式下有效） |
|---|---|---|---|---|
| 27.0 | ENSET_UP | BOOL | 0 | 仅在增计数时，可一通过外部信号加载计数器装载值 |
| 27.1 | ENSET_DN | BOOL | 0 | 仅在减计数时，可一通过外部信号加载计数器装载值 |
上述地址值可使用FC_CNT_CTL1，如果ENSET_UP和ENSET_DN值都为‘1’，则在增、减计数时都可以通过外部信号加载计数器装载值
使用外部信号加载装载值有两种触发方式：
1、仅使用DI set(I2)触发，假设计数器正在增计数，
如果选择‘Single’
图：Single
如果选择‘Multiple’

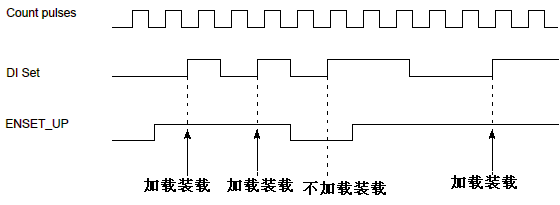

图：Multiple
2、使用DI set(I2)和编码器的零信号（zero mark)复合触发，则勾选“Evaluate zero mark for setting”，从而实现编码器和计数模板之间的同步。“Zero Mark” 是编码器的零脉冲信号。
如果选择‘Single’

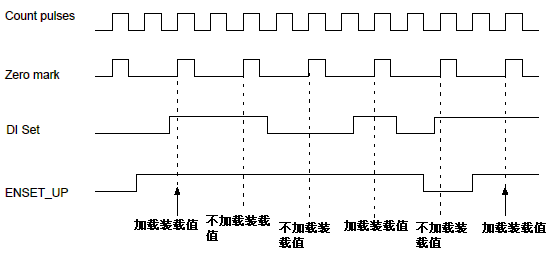

图：Single with zero mark
如果选择‘Multiple’

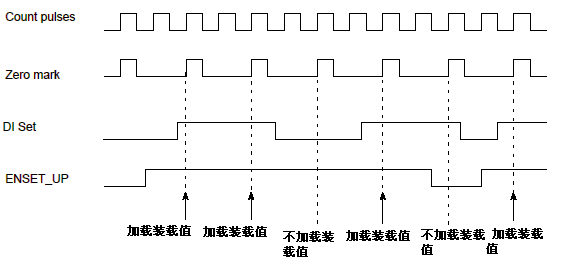

图：Multiple with zero mark
