以下信息适用范围：SINAMICS V20

外置BOP：安装，开孔，所需选件

V20系列变频器的外接BOP用于实现变频器的远程操作控制。当安装在适当的电柜壁上时，外接BOP可
达到UL1类防护等级。目前外接BOP组件有两种，均适用于所有尺寸V20变频器，其中FSAA/FSAB外形尺寸变频器使用一代组件会增加变频器宽度，建议使用二代组件。

外置BOP安装步骤：
对于二代外接BOP，安装如下图所示

注意：如需符合EMC要求，必须使用直连屏蔽网线，且电缆长度不超过3m。如无需符合EMC要求，则最大电缆长度为5m，屏蔽/非屏蔽电缆。

对于一代外接BOP，安装如下图所示

注意：带有9芯D型连接器的连接电缆，如需符合EMC要求，电缆长度不能超过3m，如下图所示。如无需符合EMC要求，则最大电缆长度为5m。

选件开孔尺寸：
-二代外接BOP开孔尺寸（单位mm）

固定方式：4个M3螺钉（长度：8mm至12mm）
紧固扭矩：0.8Nm ± 10%
-二代BOP接口模块尺寸（单位mm）

一代外接BOP开孔尺寸（单位mm）

固定方式：4个M3螺钉（长度：12mm至18mm）
紧固扭矩：0.8Nm ± 10%
-一代BOP接口模块尺寸（单位mm）

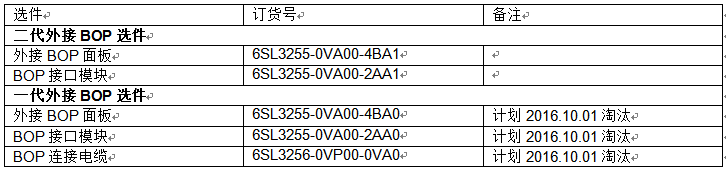

所需选件：

注意：一代和二代外接BOP选件之间不能通用。

详细信息请参考：
