时间相关问题

STEP 7中有关时间、日期的数据类型

系统时间

定时器

STEP 7中有关时间、日期的数据类型

类型

TIME：IEC time
S5TIME：SIMATIC time
DATE：IEC date
TIME_OF_DAY：time
DATE_AND_TIME：DT

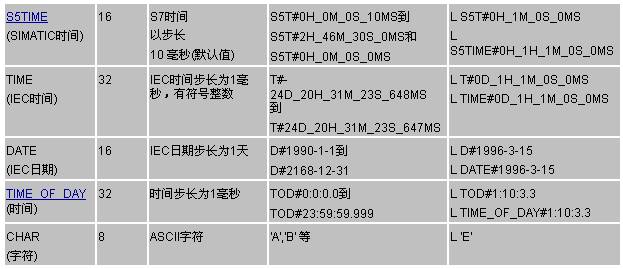

各数据类型占用字长、格式及范围如下：

表 1   时间数据类型


S5TIME (Time Duration) 的格式及访问

S5TIME是用BCD码保存的，在数据存储区占用两个连续的字节。下图给出的例子中时间值为127，时基为1秒。

图1 S5TIME的格式

 当使用S5TIME时，定义数值的范围为0~999，而且要指明使用的时基。时基指定了时间单位。
S5TIME时基及相应的时间范围如下：

时基 BCD码 时间范围
10 ms 0 10 ms - 9 s 990 ms
100 ms 1 100 ms - 1 min 39 s 990 ms
1 s 10 1 s - 16 min 39 s
10 s 11 10 s - 2 hr 46 min 30 s

表2 S5TIME 时基



定义时间值的两种方式：

1.W#16#wxyz

w = 时基 (即时间间隔或精度)
xyz = BCD格式的时间值
这种方式只能用于STL编程。

2.S5T#aH_bbM_ccS_dddMS

a = 小时, bb = 分钟, cc = 秒, dd = 毫秒
这种情况下时基自动选择， 数值为该时基下取整去尾到下一个较低值。
您可以输入的最大值为9,990 秒，或2H_46M_30S。


如何S5Time和Time相互转换？

回答：热线故事：整数INT_时间S5Time及Time相互转换的困惑

系统时间

如何设置系统时间？

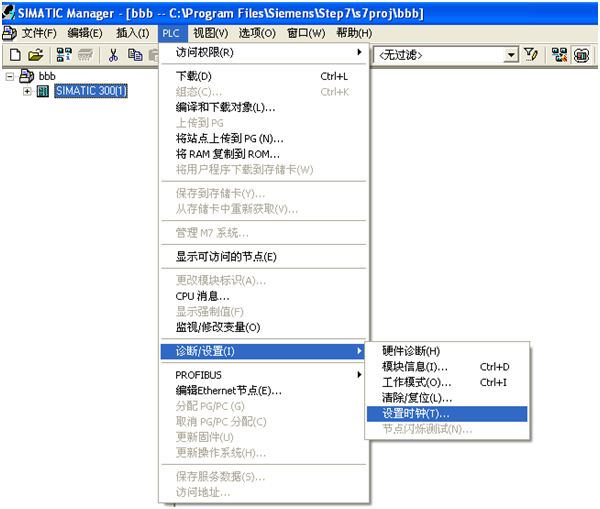

回答：Manager页面下，菜单栏PLC---诊断/设置---设置时钟（需要联机状态下操作）

                        图2 设置时钟1

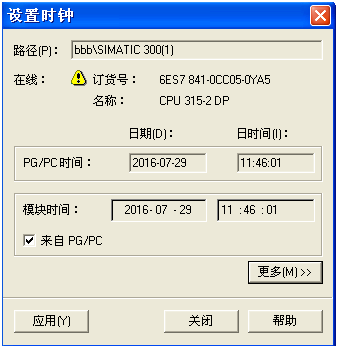

                       图3 设置时钟2

勾选"来自PG/PC",点击应用。即可将PC端的时钟同步到PLC。（PC端时钟先要设置好）



如何在程序中读取，写入系统时间？

回答：请参看如下文档：
1.用 SFC1 (READ_CLK) 读取日期和时间以及如何用 SFC0 (SET_CLK) 设定日期和时间
2.Step7中有关时间和定时器的使用和例程（具体3.2章节）



时钟同步

可分为HMI与控制器之间以及SIMATIC方式，NTP方式或无线方式
具体参看如下文档：
如何同步操作面板与 S7-200/300/400 控制器的日期和时间？
 如何通过MPI和工业以太网设定S7-300 CPU 的时间？
 如何配置 SIMATIC S7-300 作为主时钟或从时钟用于工业以太网下的 SIMATIC 模式时钟同步？
使用NTP的方式对PLC或者CP进行时间同步使用入门
S7-300/400 CPU：基于 S7-300/400 CPU 的时间切换，可选的无线时钟连接

定时器

具体请参看如下文档（1,2章节）:
Step7中有关时间和定时器的使用和例程

如何实现定时停机？

回答：可调用时间比较功能块FC9（路径为库Libraries>Standard Library>IEC Function Blocks）


再通过RET_VAL(FC9的输出管脚)，控制STP(SFC46)


定时器时间太短不够用怎么办?

回答：参看“Step7中有关时间和定时器的使用和例程”（6.2章节）
