使用存储卡

S7-1200CPU使用的存储卡为SD卡，存储卡中可以存储用户项目文件，有如下三种功能：

1. 作为CPU的装载存储区，用户项目文件可以仅存储在卡中，CPU中没有项目文件 ，离开存储卡无法运行。
2. 在没有编程器的情况下，作为向多个S7-1200PLC传送项目文件的介质。
3. 忘记密码时，清除CPU内部的项目文件和密码。
4. 24M卡可以用于更新S7-1200CPU的固件版本。

图1： S7-1200存储卡

如何插入存储卡

将CPU上挡板向下掀开，可以看到右上角有一MC卡槽，将存储卡缺口向上插入，如下图所示：

图2： 插入存储卡

注意：

• 对于S7-1200CPU，存储卡不是必须的。
• 将存储卡插到一个处于运行状态的CPU上，会造成CPU停机。
• S7-1200 CPU 仅支持由西门子制造商预先格式化过的存储卡， 即下列订货号产品：

表1：存储卡信息

• 如果使用 Windows 格式化程序对SIMATIC 存储卡重新进行格式化，CPU 将无法使用该重新格式化的存储卡。（固件V2.0.1以前）

怎样检查一张 SIMATIC 存储卡（SMC）有非一致性或者是格式错误？如何修复？

从固件V2.0.1开始才支持存储卡中隐藏文件的自动修复，早期的版本无此功能。

如果从S7-1200中修复存储卡，CPU中的程序将会自动载入存储卡中，之后CPU将不会有程序。

请参考以下链接

https://support.industry.siemens.com/cs/cn/zh/view/69063974

存储卡的工作模式

存储卡有两种工作模式：　

• 程序卡：存储卡作为S7-1200 CPU 的装载存储区，所有程序和数据存储在卡中，CPU内部成的存储区中没有项目文件，设备运行中存储卡不能被拔出 。
• 传输卡：用于从存储卡向CPU传送项目，传送完成后必须将存储卡拔出。CPU可以离开存储卡独立运行。

一、修改存储卡的工作模式：

在STEP 7 Basic软件的项目视图下，点击左侧”Project View“--->"SIMATIC Card Reader" --->您的读卡器型号，如下图所示：

图3：Project View

右击存储卡的盘符（这里是F:），选择“属性”，打开下面窗口：

图4：MC属性

用户在“Card type”选择需要的工作模式，点击“OK”完成设定。

二、使用程序卡模式

优点：更换CPU时不需要重新下载项目文件。

装载用户项目文件到存储卡：

• 第一步：按照上面方法将存储卡设定到“编程”模式。建议客户做此操作之前清除存储卡中的所有文件。
• 第二步：设置CPU的启动状态：在"Project tree"中右击CPU选择“属性”，在“属性”窗口中点击“Startup”,此处我们必须选择“Warm restart-RUN”
•
• 图5： Startup
• 第三步：将CPU断电。
• 第四步：将存储卡插到CPU卡槽内
• 第五步：将CPU上电
• 第六步：在STEP 7 Basic中点击下载， 将项目文件全部下载到存储卡中。此时下载是将项目文件（包括用户程序、硬件组态和强制值）下载到存储卡中，而不是CPU内部集成的存储区中。

完成上述步骤后，CPU可以带卡正常运行。此时如果将存储卡拔出，CPU会报错，"ERROR"红灯闪烁。

为什么插上存储卡后CPU的“MAINT”灯闪烁，使用STEP 7 Basic下载是提示报错“The download of the hardware configuration failed (0050 -133 2 2458)”？

回答：请清除存储卡中的所有文件，重新使用STEP7 Basic软件将存储卡设置到“编程”模式，然后再重复上述步骤。请您也检查存储卡上的拨码开关，检查存储卡是否处于写保护模式。

为什么CPU断电上电后进入停止状态，而不进入运行状态？

回答：原因是CPU的启动方式不是“Warm restart-RUN”，详细请参考上面“第二步”。

三、使用传输卡模式

优点：在没有编程器的情况下，方便快捷地向多个S7-1200PLC拷贝项目文件。

1、向处于传输模式的存储卡中装载项目

• 第一步：按照上面方法将存储卡设定到“ 传输”模式。建议客户做此操作之前清除存储卡中的所有文件。
• 第二步：设置CPU的启动状态：在"Project tree"中右击CPU选择“属性”，在“属性”窗口中点击“Startup”,此处我们必须选择“Warm restart-RUN”

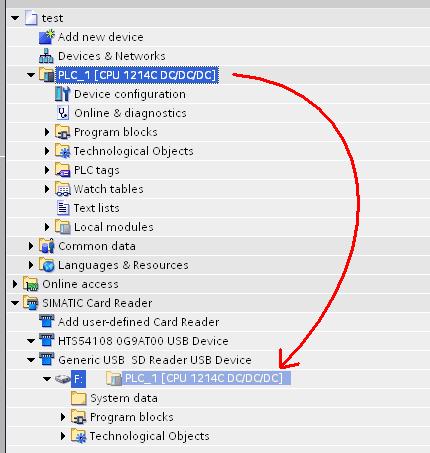

• 第三步：直接拖拽PLC设备到存储卡盘符
•
• 图6：拖拽

2、从存储卡复制项目到S7-1200PLC

• 第一步：将CPU断电
• 第二步：插卡到CPU卡槽
• 第三步：将CPU上电，用户会看到CPU的"MAINT"黄灯闪烁
• 第四步：将CPU断电，将存储卡拔出
• 第五步：将CPU上电

为什么CPU断电上电后进入停止状态，而不进入运行状态？

回答：

1. CPU的启动方式不是“Warm restart-RUN”，详细请参考上面“第二步”。
2. 检查第三步，必须拖拽PLC项目到存储卡盘符，而不是程序块等其他项目内容。下载到存储卡中的项目文件有可能不完整，例如缺失硬件组态等。

使用存储卡清除密码

如果客户忘记了之前设定到S7-1200的密码，通过”恢复出厂设置“无法清除S7-1200内部的程序和密码，因此唯一的清除方式是使用存储卡。详细步骤如下：

1. 将S7-1200设备断电
2. 插入一张存储卡到S7-1200CPU上，存储卡中的程序不能有密码保护
3. 将S7-1200设备上电

S7-1200CPU上电后，会将存储卡中的程序复制到内部的FLASH寄存器中，即执行清除密码操作。

客户也可以用相同的方法插入一张全新的或者空白的存储卡到S7-1200CPU，设备上电后，S7-1200CPU会将内部存储区的程序转移到存储卡中，拔下存储卡后，S7-1200CPU内部将不在有用户程序，即实现了清除密码。存储卡中的内容可以使用读卡器清除。

注意：不要格式化存储卡

使用24M存储卡更新S7-1200CPU的固件版本

S7-1200的固件版本可以从西门子官方网站下载： https://support.industry.siemens.com/cs/cn/zh/ps。用户可以使用西门子网站的搜索引擎在“文献类型”里选择“软件下载”，并搜索“S7-1200 固件”。

注意：

• 不同订货号的S7-1200CPU的固件文件不相同，下载地址也不相同。用户在下载和更新固件之前请核对产品订货号。
• 2M存储卡不能用于CPU固件升级。
• 固件升级前CPU内部存储的项目文件（程序块、硬件组态等）不受影响，不会被清除。
• 如果存储卡中的固件文件订货号与实际CPU的订货号不一致，即使执行了下列步骤，CPU的原固件版本也不会改变。

更新CPU的固件具体步骤如下：

• 第一步：使用电脑通过读卡器清除存储卡中内容。注意：不要格式化存储卡！
• 第二步： 从西门子官方网站下载最新版本的固件文件。下载并解压缩，用户可以得到一个“S7_JOB.SYS”文件和“FWUOPDATE.S7S”文件夹。
• 第三步： 将 “S7_JOB.SYS”文件和“FWUOPDATE.S7S”文件夹拷贝到存储卡中。
• 第四步： 将存储卡插到CPU1200卡槽中。此时CPU会停止，“MAINT”指示灯闪烁。
• 第五步： 将CPU断电上电 。CPU的“RUN/STOP” 指示灯黄绿交替闪烁说明固件正在被更新中。“RUN/STOP” 指示灯亮(黄)，“MAINT”指示灯闪烁说明固件更新已经结束。
• 第六步： 拔出存储卡
• 第七步： 再次将CPU断电上电

用户可以在STEP 7 Basic软件--->online & diagnostics--->Diagnostics--->General 中在线查看CPU目前的固件版本。

注意：
S7-1200 CPU 固件版本在 V2.2 以下(包括V2.2),，可以降级（最低V1.0)或升级（最高V2.2)。
S7-1200 CPU 固件版本在 V3.0 不可以降级至V2.2(或更低版本)，同样V2.2的固件版本不能升级至V3.0
