数字量输入接线方法

在实际应用中，变频器作为被控设备由外部信号控制启停和调速。控制启停的信号多种多样，主要分为两类：

• 无源接点（干接点），例如：按钮、开关、继电器、继电器输出的PLC等；
• 有源接点（湿接点），例如：晶体管输出的PLC（NPN或PNP型）等；

以下列举了几种常用的接线方式。

电源

注意：MM420与MM430/MM440的接线方式稍有不同

将外部24V电源的负极与变频器的0V连接（MM420-9号端子，MM430/440-28号端子）建立等电位，再将外部24V电源正极与无源接点连接后接入变频器即可。

注意：MM420与MM430/MM440的接线方式稍有不同

• PLC为NPN输出（低电平有效）时，需设置P725=0
• PLC为PNP输出（高电平有效）时，需设置P725=1（默认设置）

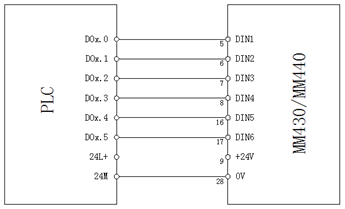

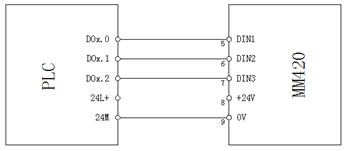

晶体管输出的PLC连接变频器时，先将晶体管输出的电源负极与变频器的0V连接（MM420-9号端子，MM430/440-28号端子）建立等电位，再将PLC输出信号连接至变频器DI即可。

注意：MM420与MM430/MM440的接线方式稍有不同
