WinCC V7.5 通信连接状态变量
WinCC V7.3 通信连接状态变量

WinCC V7.5 通信连接状态变量

WinCC 从V7.5 版本之后，对于所有的通信连接，可以自动创建通信连接的状态变量，用于显示通信连接的状态或者控制通信的断/开。

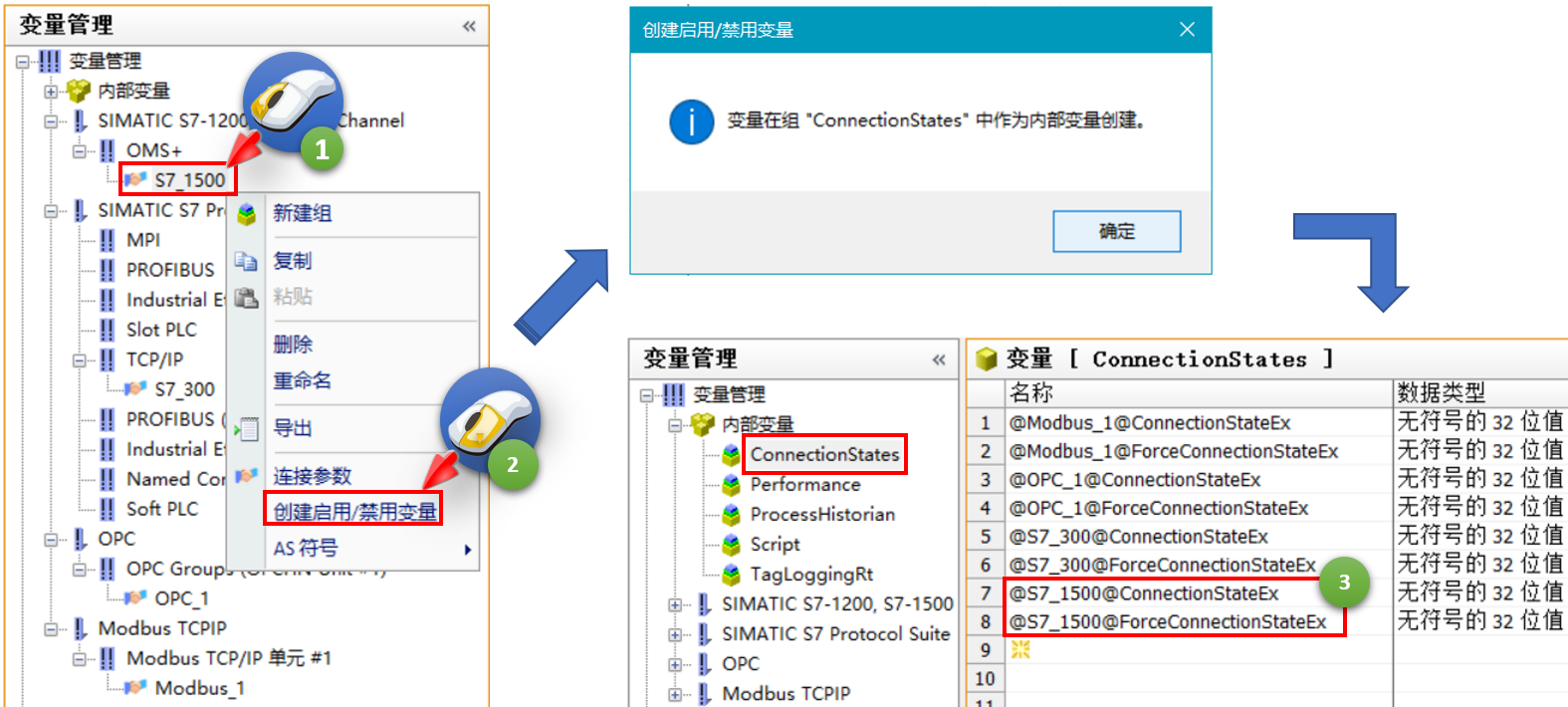

在变量管理器中选择所要组态的通信连接，点击鼠标右键（①），在菜单中选择“创建启用/禁用变量”（②）。可以看到在内部变量“ConnectionStates”变量组下，相应连接的2个状态变量已经被创建（③）。变量名的格式为“@Connectionname@ConnectionStateEx” 和 “@Connectionname@ForceConnectionStateEx”，数据类型都是“无符号32位值”。

其中， “@Connectionname@ForceConnectionStateEx” 用来建立/断开通信连接，设置为1：建立连接，设置为0：断开连接。此变量默认初始值设置为1。

“@Connectionname@ConnectionStateEx” 用来反馈通信连接状态， 值为1时代表连接已经建立，值为0时代表连接已经断开。

WinCC V7.3 通信连接状态变量

WinCC V7.3及其之后的版本中的“SIMATIC S7-1200,S7-1500 Channel”通道支持通信连接状态变量，但组态步骤和WinCC V7.5有所不同。具体组态方法如下：

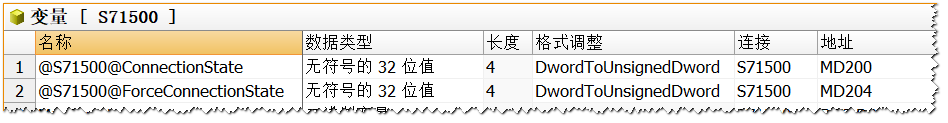

需要在连接下手动创建变量 “@Connectionname@ForceConnectionState” 和 “@Connectionname@ConnectionState”。

这两个变量用法和WinCC V7.5相同， “@Connectionname@ForceConnectionState” 用来建立/断开通信连接，设置为1：建立连接，设置为0：断开连接。此变量默认初始值设置为1。 “@Connectionname@ConnectionState” 用来反馈通信连接状态， 值为1时代表连接已经建立，值为0时代表连接已经断开。

注意，这里的系统变量使用PLC中没有用到的地址，只是占用相应的PLC地址而不会实际改变PLC地址的值。例如，设置上图中的变量“@S71500@ForceConnectionState”为1，“S71500”连接会建立，但PLC中的MD204的值不会随着变为1。
