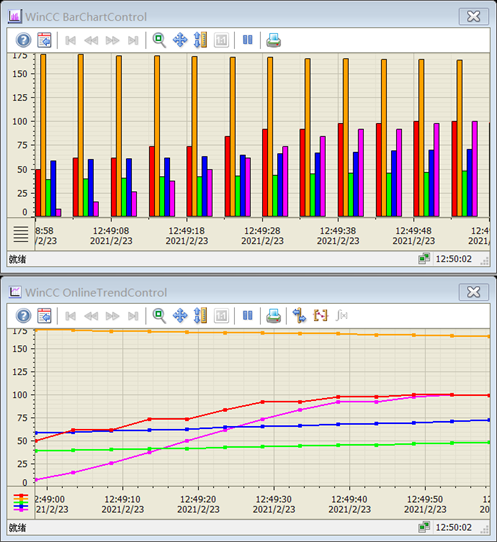

从WinCC V7.4版本起，WinCC画面将提供WinCC BarCharControl控件，以条形图的形式来显示WinCC实时数值或归档值。下图是使用BarCharControl以及在线趋势控件显示变量归档数据的对比。

可以看出在线趋势控件能够更好地反映各个数据的变化，而BarCharControl不仅能显示归档数据及其变化趋势，还能更直观地反映不同时间点上各数据的对比关系。



1. 基本用法

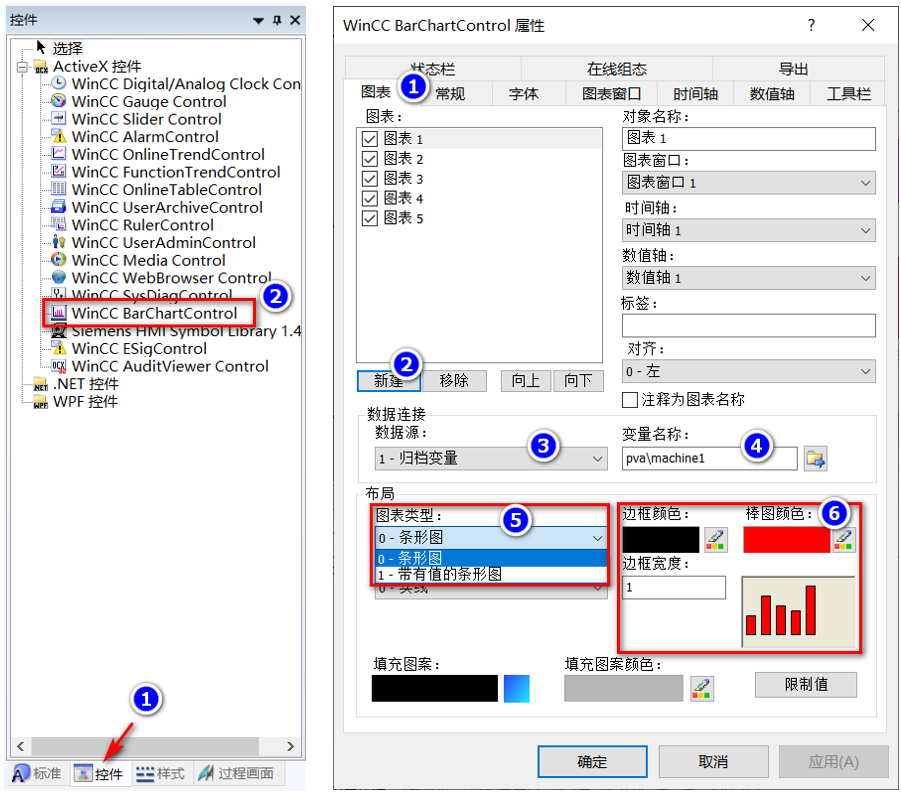

可以在控件中选择WinCC BarCharControl并拖拽到画面中。在弹出的组态对话框的“图表”栏中添加图表并为每个图表设置数据源、图表类型及棒图的颜色。如下图所示。

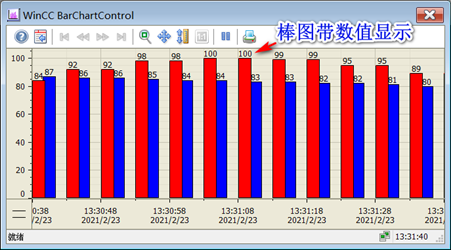

支持两种图表类型：条形图和带有数值的条形图。其中，”条形图“仅显示棒图，”带有数值的条形图”同时显示棒图和数值，如下图所示。

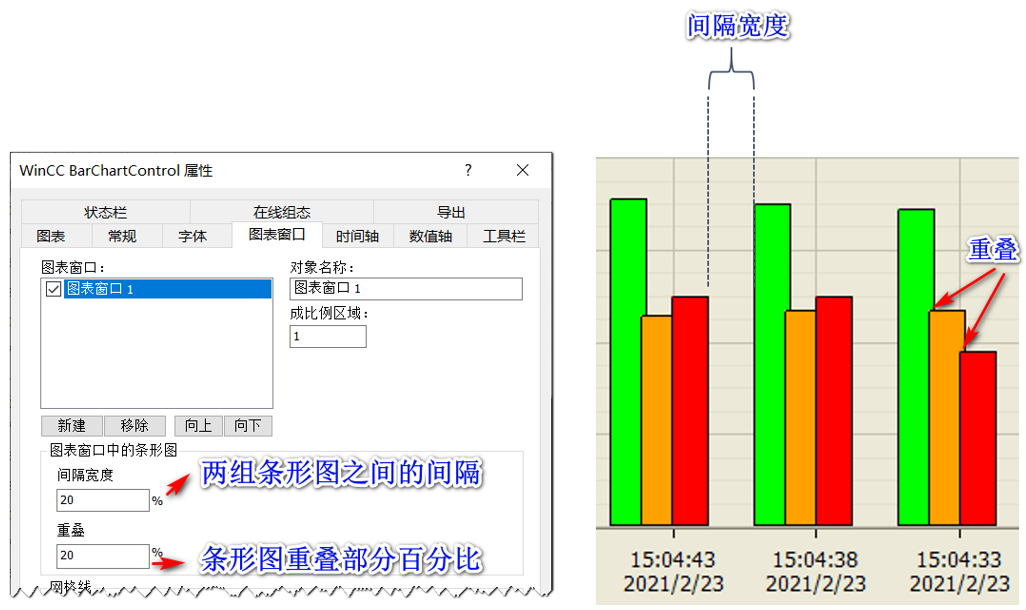

切换到“图表窗口”栏，可以设置条形图的间隔和重叠度，如下图所示。间隔宽度为以百分比表示的两组条形图之间的间隔，重叠为条形图组内的条形图的重叠百分比，如图所示。



2、时间设置

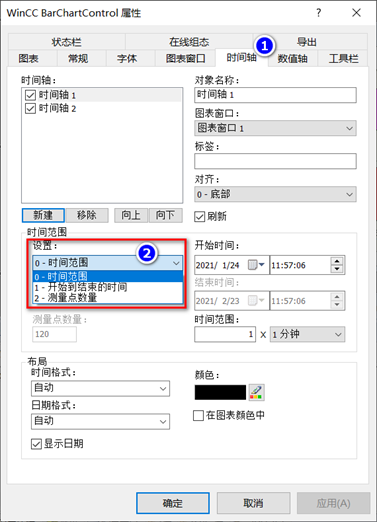

切换到“时间轴”可以设置BarCharControl的时间范围，这也决定了在BarCharControl控件中能显示多少组数据。例如，时间范围设置为1分钟，变量的归档周期为5秒，那么控件上将会显示12组条形图。



3、条形图方向

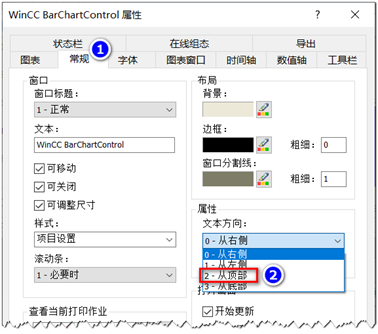

条形图的方向也可以调整。切换到“常规”栏，调整“文本方向”可以设置条形图的方向。文本方向代表数据刷新的方向，“从右侧”代表从右向左刷新数据，“从左侧” 代表从左向右刷新数据，“从顶部” 代表从顶部向底部刷新数据，“从底部” 代表从低部向顶部刷新数据。

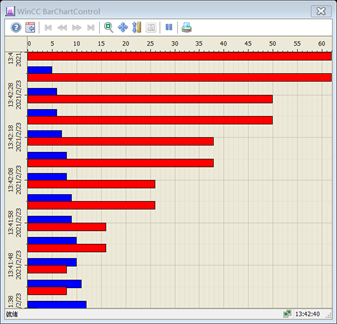

当设置为“从顶部”或“从底部”时，条形图同时也会变成水平方向，如下图所示。



4、多个图表窗口

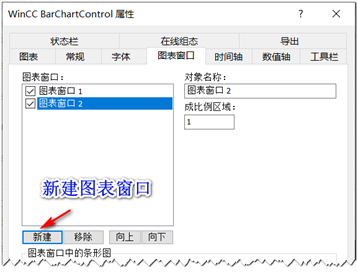

BarCharControl支持在多个图表窗口中显示条形图。如果需要使用多个图表窗口，那么不仅需要创建多个图表窗口，同时还需要为每个图表窗口创建对应的时间轴和数值轴，并且同一个时间轴或数值轴只能对应一个图表窗口。首先，切换到“图表窗口”栏，新建图表窗口。

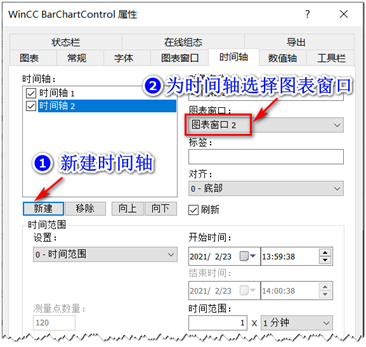

切换到“时间轴”新建时间轴，并分配给新建的图表窗口，如下图所示。

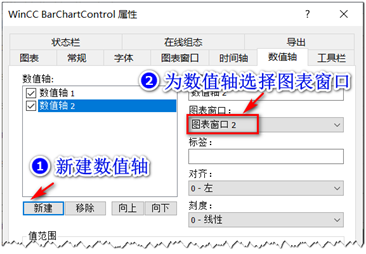

同样切换到“数值轴”新建数值轴，也分配给新建的图表窗口，如下图所示。

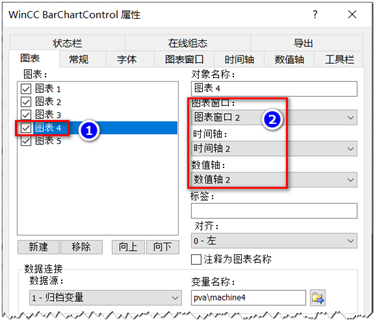

然后切换到属性窗口的“图表”栏，为相应的图表选择不同的图表窗口及对应的时间轴和数值轴，如下图所示。

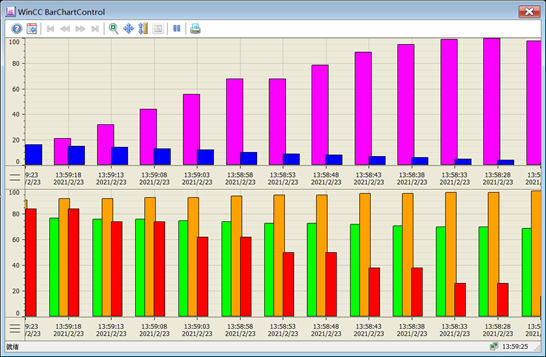

这样，条形图就显示在BarCharControl控件的两个不同的图表窗口中。如下图所示。
