文档内容:Protal WinCC Unified PC 按钮置位 1500 PLC 变量并通过此值动态化按钮的背景颜色。其中“PLC_Bool”为1500 PLC中的一个Bool类型变量。

1.新建画面,从工具栏拖拽按钮到画面。如下图所示：

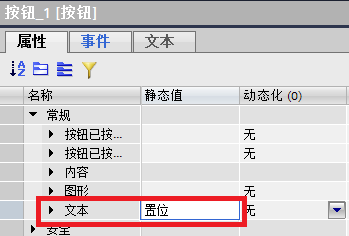

2.组态按钮的显示文本，在按钮的“属性>常规>文本”静态值中输入“置位”。如下图所示：

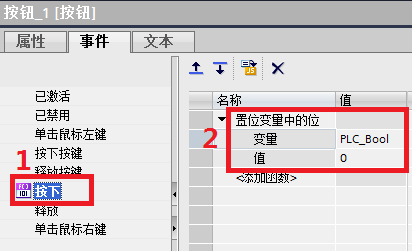

3.在按钮“事件>按下”中调用“置位变量中的位”函数，变量选择“PLC_Bool”。如下图所示：

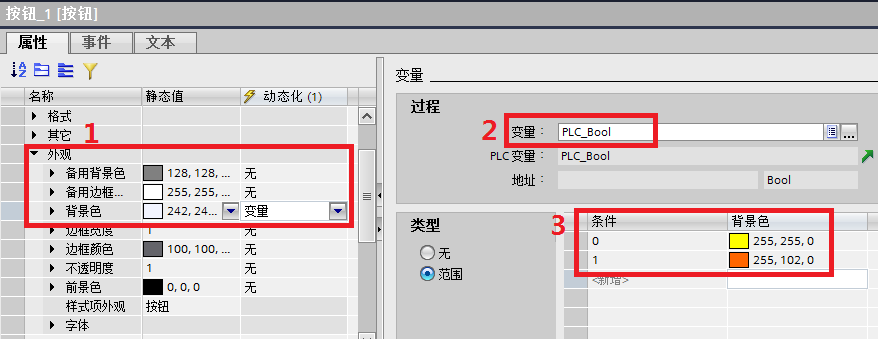

4.在按钮“属性>外观>背景颜色”动态化”中选择“变量”，在过程变量中关联“PLC_Bool”,在为0和1的条件下设置不同的颜色。如下图所示：

5.在画面中添加IO域用于监视PLC中的值，启动PLC和Unified PC 监视画面，变量起始值为0状态如下所示：

点击按钮，置位变量为1状态如下图所示：
