S7-1200PLC通过PROFINET
与G120X PN变频器进行速度控制
S7-1200和G120X PN通讯实例请参考以下文档步骤:
PLC通过PN总线启停和速度控制,实现的方法主要有以下两种:
• 方法一、PLC通过FB285(SINA_SPEED)功能块,G120X PN使用1号标准报文,进行速度控制。
• 方法二、不使用任何专用程序块,利用报文的控制字和状态字通过编程进行控制,G120X PN使用1号标准报文,使用这种方式需要对报文结构比较熟悉。
方法一
使用标准报文1和SINA_SPEED功能块
G120X
PN与PLC采用PROFINET RT通信方式并使用报文1,项目步骤如下:
1. 创建项目后,添加新设备S7-1200 PLC

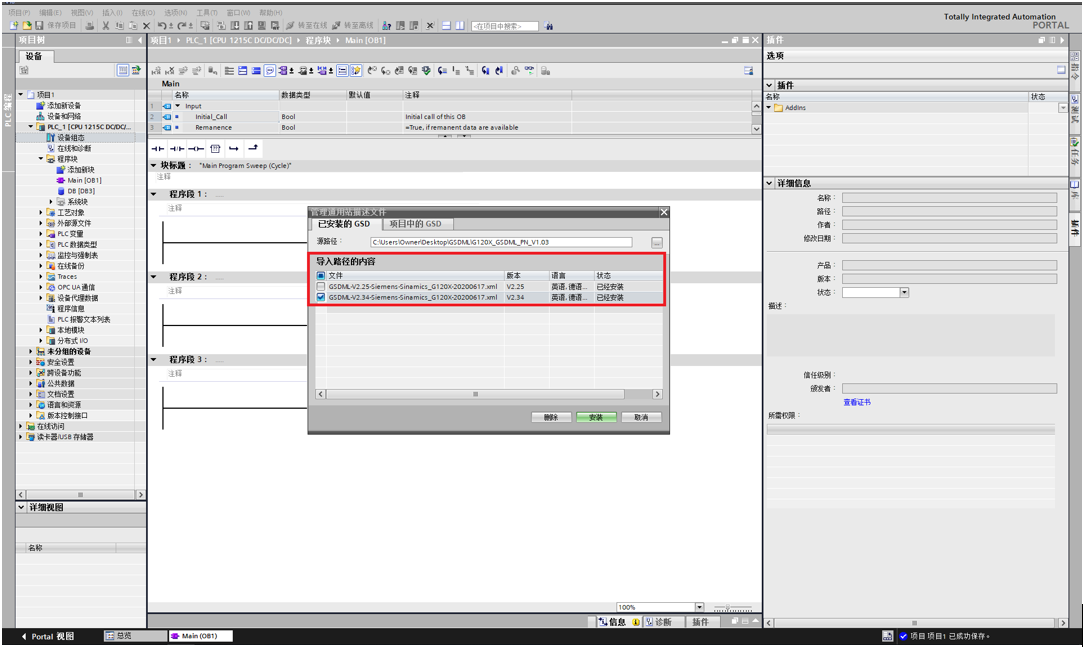

2. 在网络视图中添加G120X PN设备(使用GSDML)
GSDML下载链接:
GSDML (https://support.industry.siemens.com/cs/cn/zh/view/109763250/en)
2. 建立G120X PN与PLC的网络连接,并分别设置S7-1200及G120X PN的IP地址及设备名称:

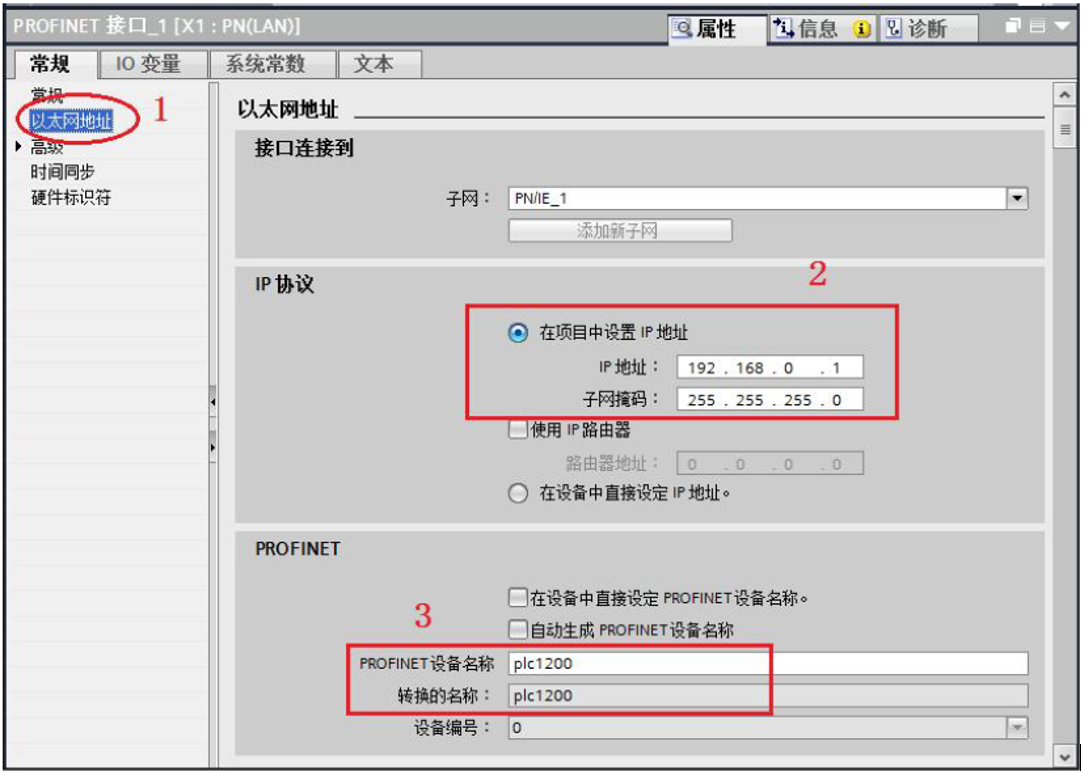

组态S7-1200 的Device Name 和分配IP 地址
1. 选择CPU1215C DC/DC/DC,点击“以太网地址”;
2. 分配IP 地址;

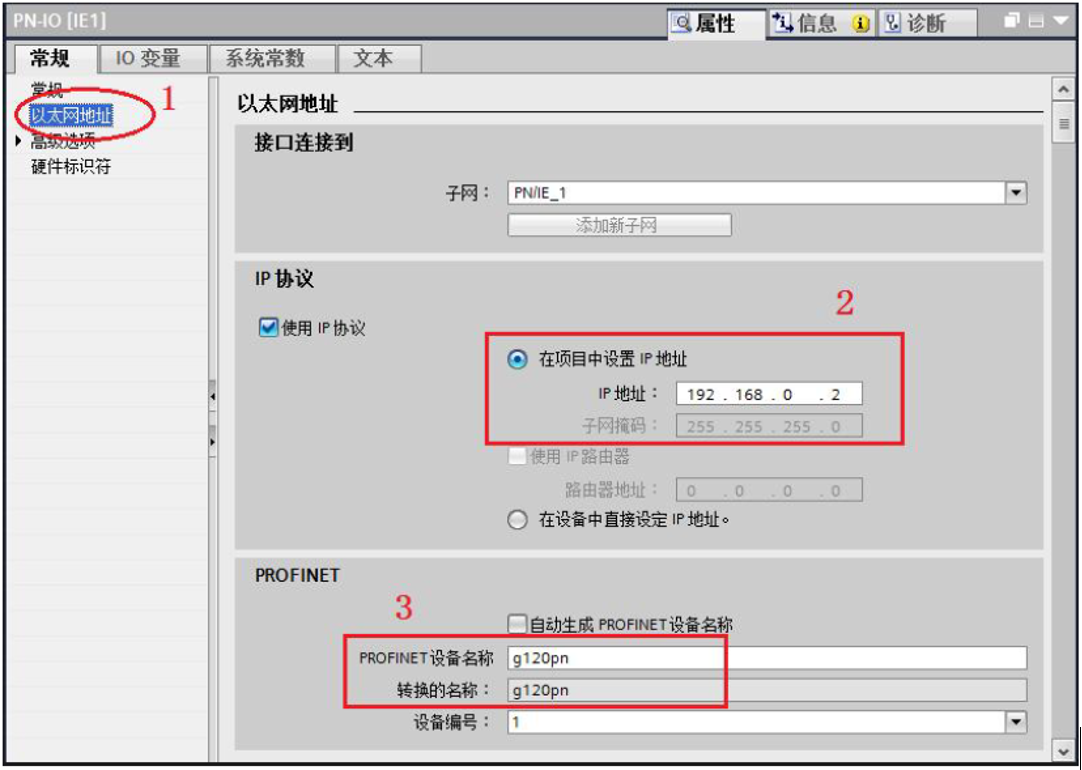

组态G120X 的Device Name 和分配IP 地址
1. 选择G120X,点击“以太网地址”;
2. 分配IP 地址;
3. 设置其Device Name 为g120pn。
组态G120X PN 的报文
完成上面的操作后,硬件组态中S7-1200 和G120X
的IP 地址和Device Name 就已经设置好了。现在组态G120X 报文:

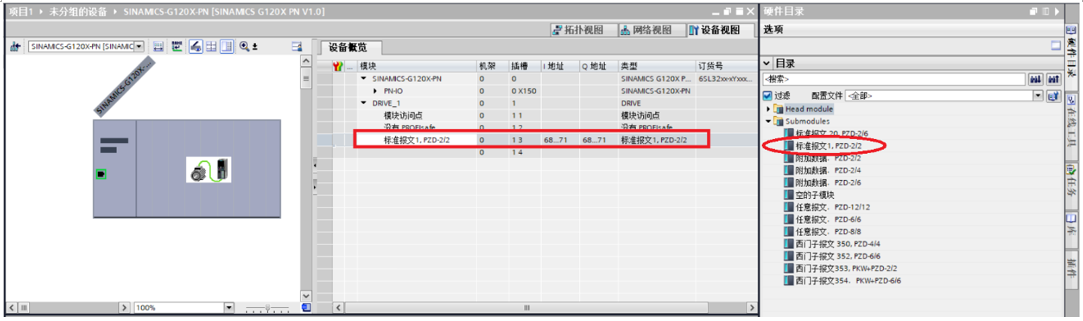

1. 将硬件目录中标准报文1,PZD-2/2
模块拖拽到设备概览视
IW68、IW70,输出地址QW68、QW70;编译项目。

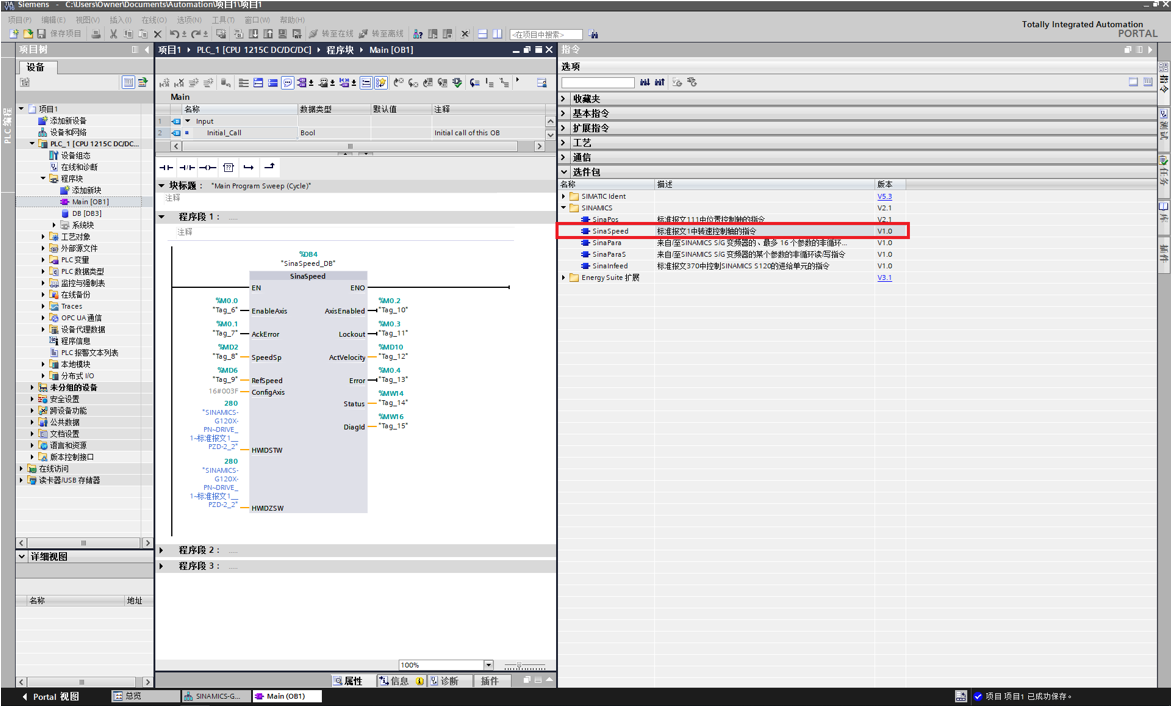

TIA V16环境下在OB1中将选件包中将的SinaSpeed(FB285)功能块拖拽到编程网络中(此功能块只能与报文1配合使用),进行速度控制:

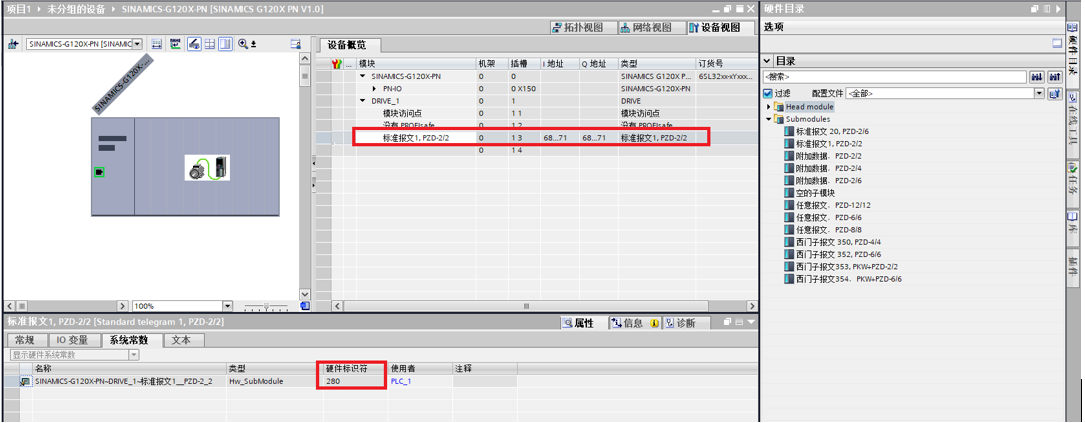

注意:功能块管脚HWIDSTW及HWIDZSW的赋值请参看下图:
6. SINA_SPEED功能块输入输出参数说明
输入参数:
输入信号 |
类型 |
含义 |
EnableAxis |
BOOL |
=1,驱动使能 |
AckError |
BOOL |
驱动故障应答 |
SpeedSp |
REAL |
转速设定值[rpm] |
RefSpeed |
REAL |
驱动的参考转速[rpm],对应于驱动器中的p2000参数 |
ConfigAxis |
WORD |
默认设置为16#003F,说明参看下表 |
HWIDSTW |
HW_IO |
G120X设备视图中报文1的硬件标识符 |
HWIDZSW |
HW_IO |
G120X设备视图中报文1的硬件标识符 |
ConfigAxis的各位说明:
位 |
默认值 |
含义 |
位0 |
1 |
OFF2 |
位1 |
1 |
OFF3 |
位2 |
1 |
驱动器使能 |
位3 |
1 |
使能/禁止斜坡函数发生器使能 |
位4 |
1 |
继续/冻结斜坡函数发生器使能 |
位5 |
1 |
转速设定值使能 |
位6 |
0 |
速度设定值反向 |
位7 |
0 |
打开抱闸 |
位8 |
0 |
电动电位计升速 |
位9 |
0 |
电动电位计降速 |
输出参数:
输出信号 |
类型 |
含义 |
AxisEnabled |
BOOL |
驱动已使能 |
LockOut |
BOOL |
驱动处于禁止接通状态 |
ActVelocity |
REAL |
实际速度[rpm] |
Error |
BOOL |
1=存在错误 |
Status |
INT |
16#7002:没错误,功能块正在执行 |
DiagID |
WORD |
通信错误,在执行SFB 调用时发生错误 |
方法二 PLC通过报文IO地址直接控制G120X PN
此种控制方式无需专用的程序块,直接给定速度。G120X使用标准报文1,项目及网络配置步骤与方法一相同。通过对输出的第一个控制字进行驱动器的起停控制、第二个控制字可以指定电机运行的速度。
G120X的输出地址可从设备视图中查看:
在OB1中调用MOVE命令,发送对驱动的控制字及速度给定:

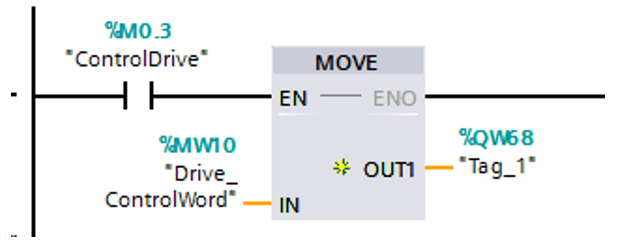

1. 通过第一个控制字进行驱动器的起停控制(先发送16#047E,再发送16#047F)

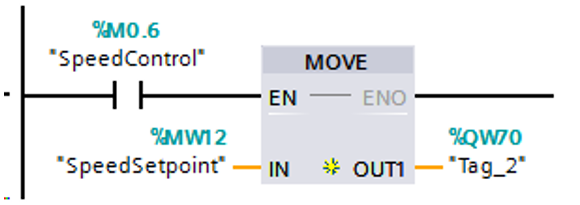

例如,G120X PN的p2000=3000rpm,如果SpeedSetpoint设置为十进制的8192(即十六进制的16#2000),则表示速度给定1500rpm。
