阿修加油游士经验值:275 发帖数:11 精华帖:1	楼主 2024-05-11 14:12:34 主题：Modbus RTU 通讯协议的数据帧和通讯格式到底啥意思最接触到了一个真空表，通过说明书上通讯格式，我使用200SMART的RTU指令都可以读到，会用但是不理解。 1、我的理解是通讯时，无论是PLC请求发送还是数显表应答，他们之间数据的发送和接收都是一帧一帧的？ 2、如图：一帧包括起始位、8位的数据位、停止位。那么问题来了，这个8位数据位是不是就是通讯地址01H，按照8位格式0000 0001填进去。第一帧的格式应该是 0 0000 0001 1 。第二帧是发送功能码03H的，按照格式0000 0011填进去8位数据位，第二帧格式应该是 0 0000 0001 1 第三帧数据起始寄存器地址高字节的00H 的，第三帧格式 0 0000 0000 1 第四帧数据起始寄存器地址低字节的6BH 的，第四帧格式 0 0110 1010 1 以此类推，最后一帧应该是CRC16 高字节 3、按照通讯格式，把所有的帧连起来的话，就叫做报文，我理解对么？

作者

主题

阿修加油
游士金牌用户

经验值:275
发帖数:11
精华帖:1

楼主

2024-05-11 14:12:34
主题：Modbus RTU 通讯协议的数据帧和通讯格式到底啥意思精华帖

最接触到了一个真空表，通过说明书上通讯格式，我使用200SMART的RTU指令都可以读到，会用但是不理解。

1、我的理解是通讯时，无论是PLC请求发送还是数显表应答，他们之间数据的发送和接收都是一帧一帧的？

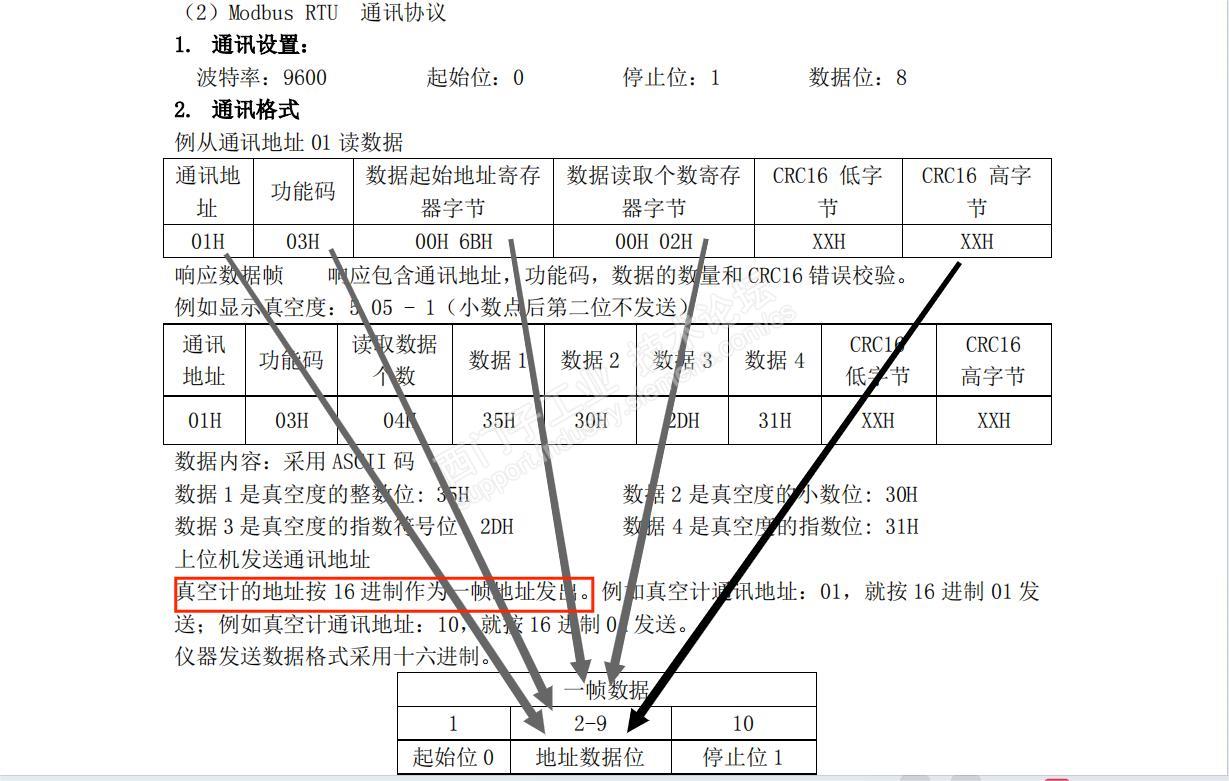

2、如图：一帧包括起始位、8位的数据位、停止位。那么问题来了，这个8位数据位是不是就是通讯地址01H，按照8位格式0000 0001填进去。第一帧的格式应该是 0 0000 0001 1 。

第二帧是发送功能码03H的，按照格式0000 0011填进去8位数据位，第二帧格式应该是 0 0000 0001 1

第三帧数据起始寄存器地址高字节的00H 的，第三帧格式 0 0000 0000 1

第四帧数据起始寄存器地址低字节的6BH 的，第四帧格式 0 0110 1010 1

以此类推，最后一帧应该是CRC16 高字节

3、按照通讯格式，把所有的帧连起来的话，就叫做报文，我理解对么？
