未调用PWM指令的一种应用

1943

32

2022-05-05 09:43:42

未调用PWM指令的一种应用

今天下午，在S7-1200版区，看到我之前发帖的网友回复，网友告诉我类似PWM脉冲转换电压板的商家，据说可以在所有晶体管输出的DO模块上实现PWM转换电压的功能。我想既然我有硬件条件，何不再测试一番呢。

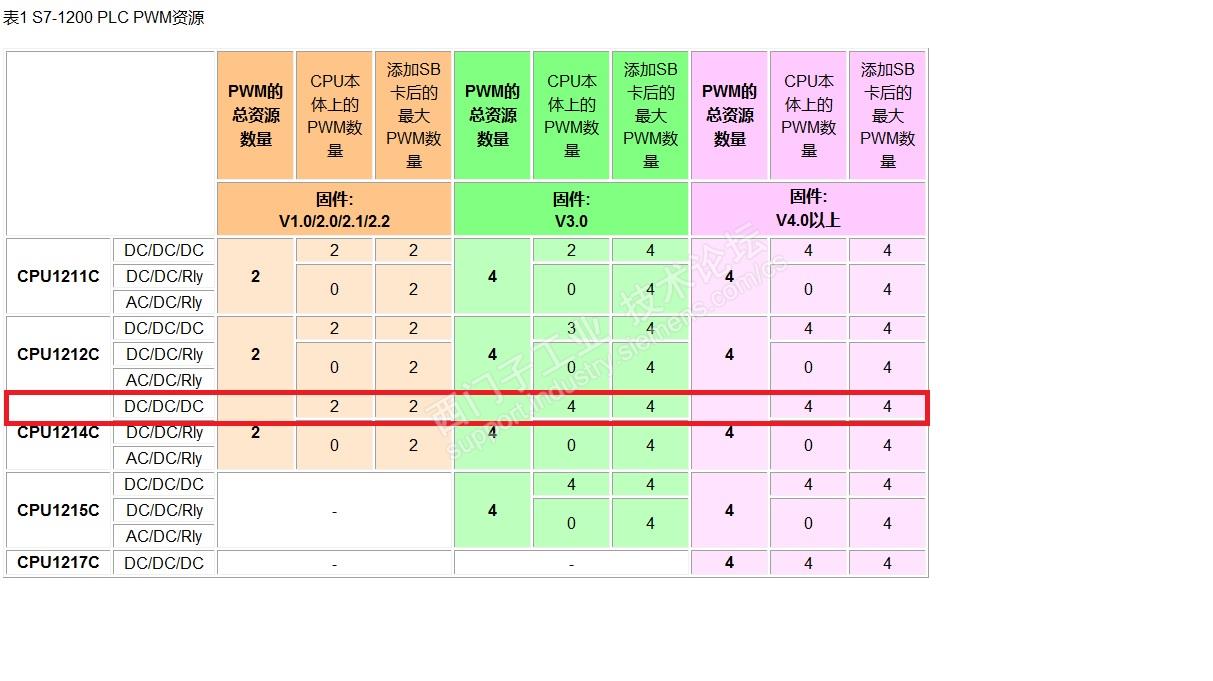

我们知道，S7-1200的高速脉冲输出的资源是有限的，图示：

我测试的S7-1214C可以调用4路PWM高速脉冲输出，其它的所有S7-1200系列均可以调用4路是PWM脉冲输出。

针对于网友的回复，我大概思考了一个测试方向。就是在测试项目中，调用循环定时中断，如OB30，设置循环定时中断的时间周期为1mS，脉冲的宽度暂时定在100mS，这样做的目的就是想让每以路脉冲占空比的输出在0 ~ 100%之间任意调整。

普通数字量输出方式的脉冲输出测试：

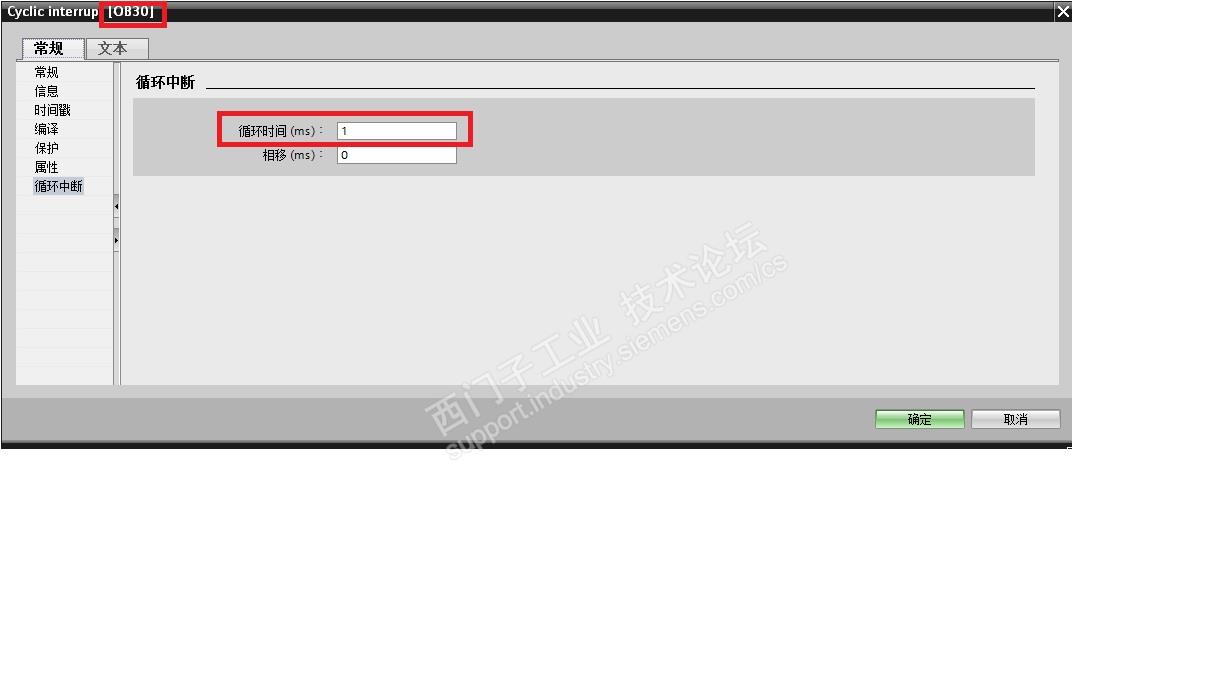

1）创建一个循环定时中断，设置中断时间为1mS，图示：

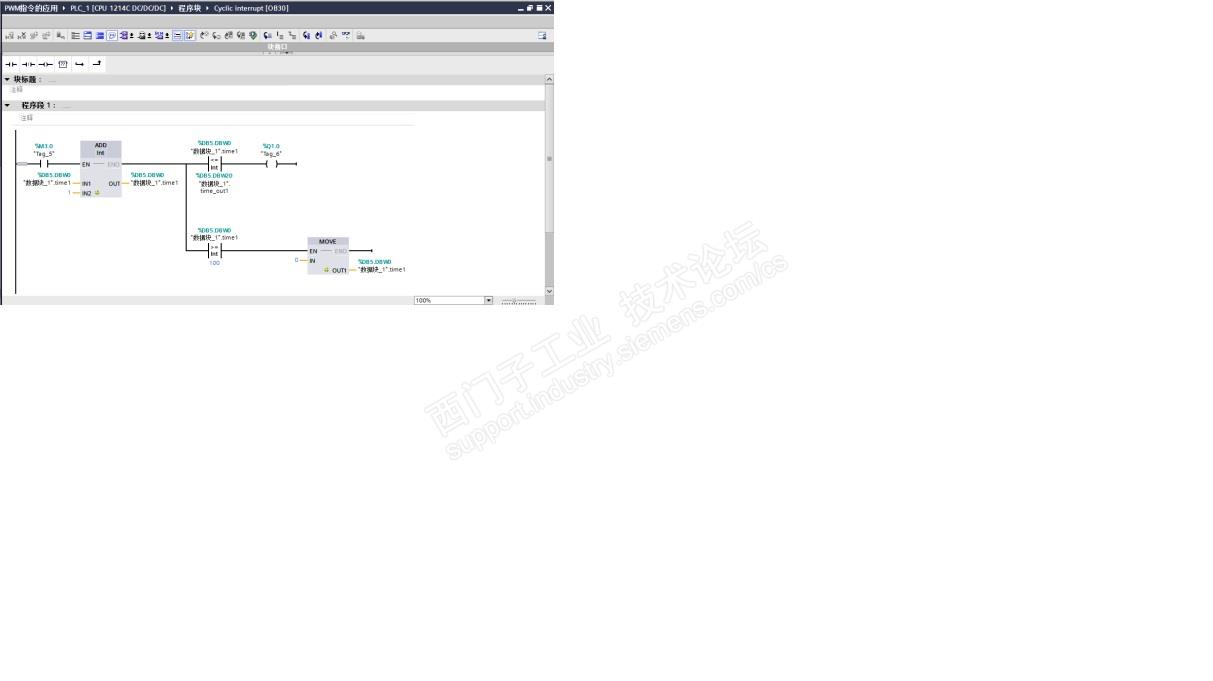

2）在OB30中编辑我需要的测试程序：

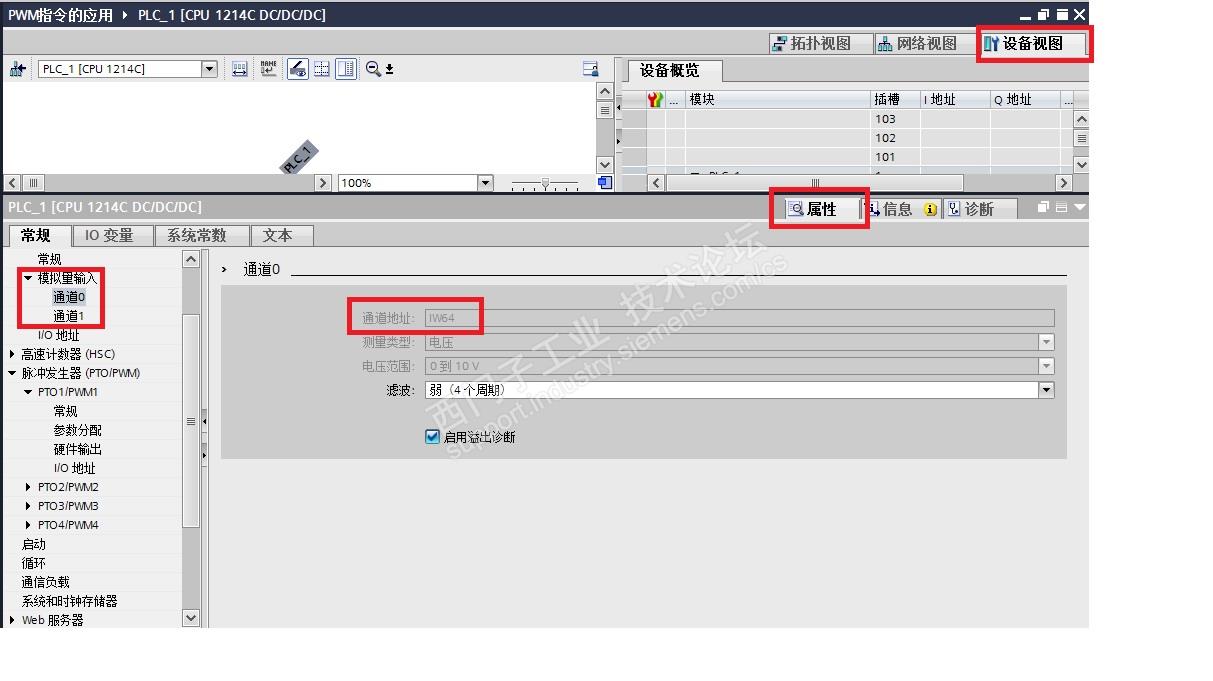

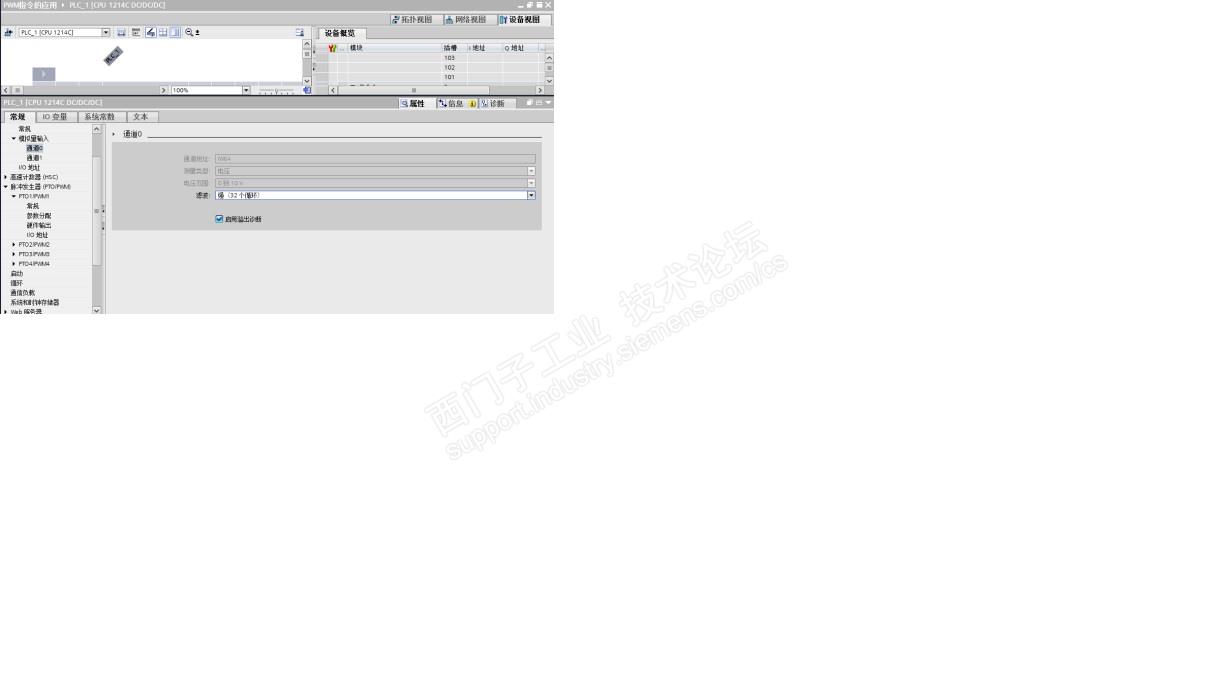

3）哦，对了。由于我忘了带万用表来判断PWM转换电压的输出值，也正好S7-1214C本机集成有2路模拟量电压输入，正好拿来使用，于是，又组态了模拟量通道0：

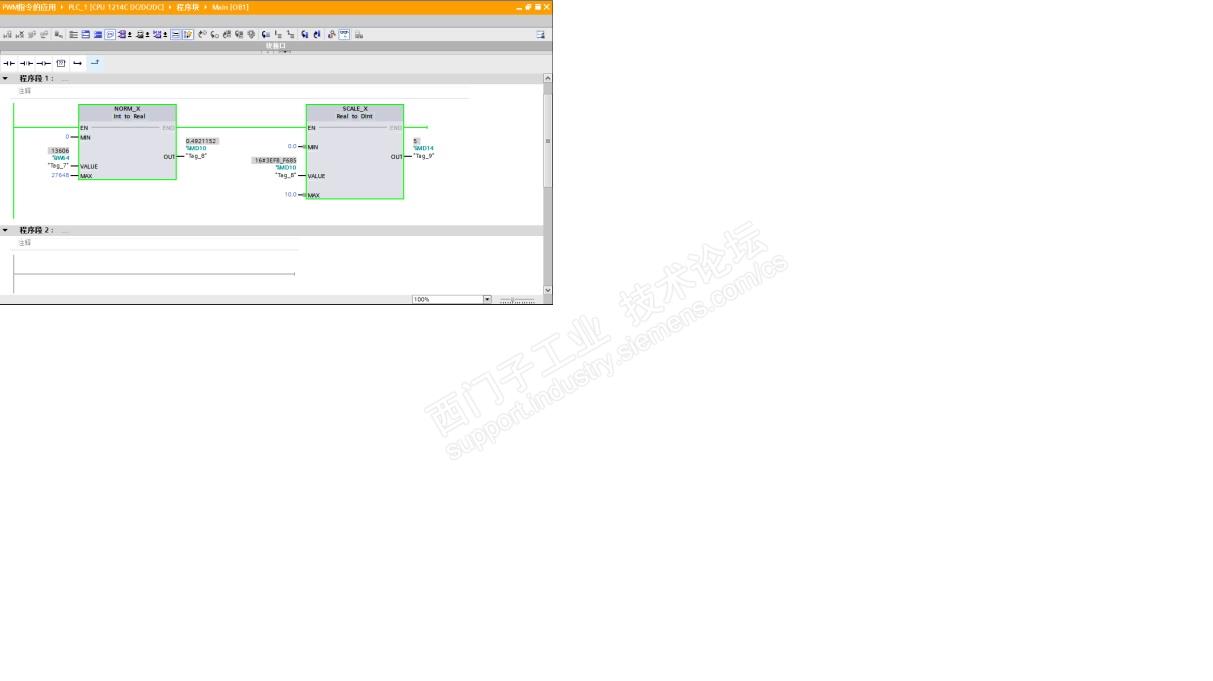

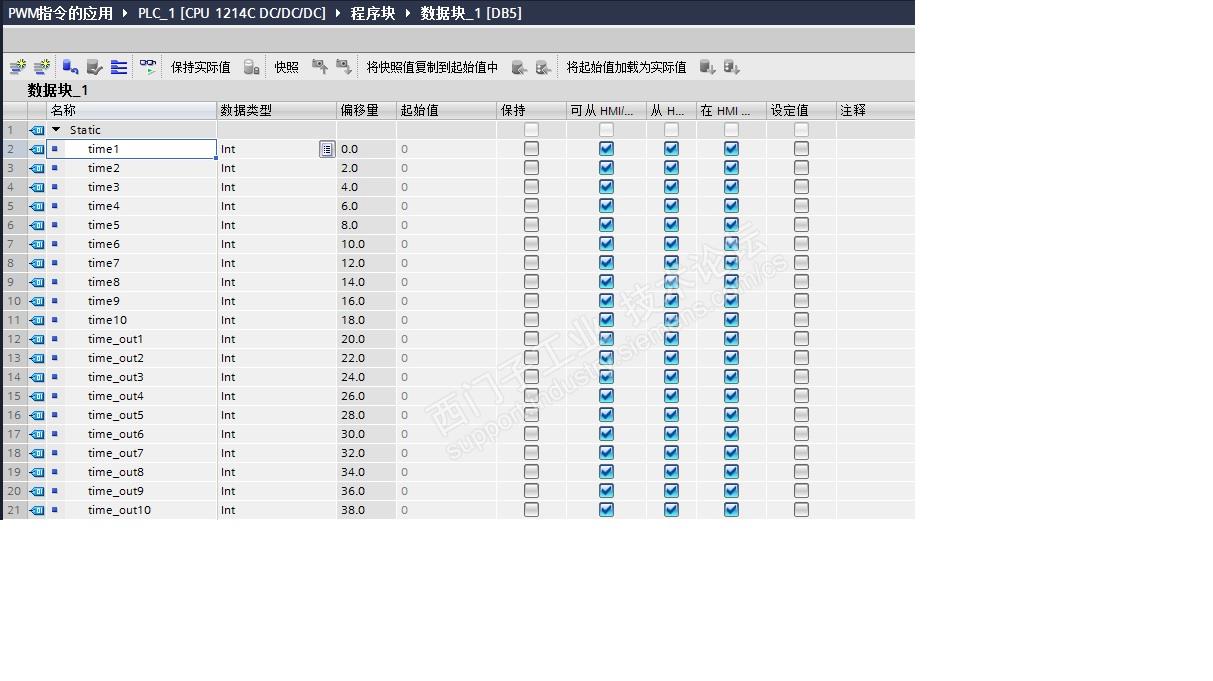

创建了一个测试需要的数据块DB1：

4）连接所有外部线路，上电后，编译保存项目，将硬件及程序下载到S7-1214C的cpu中：

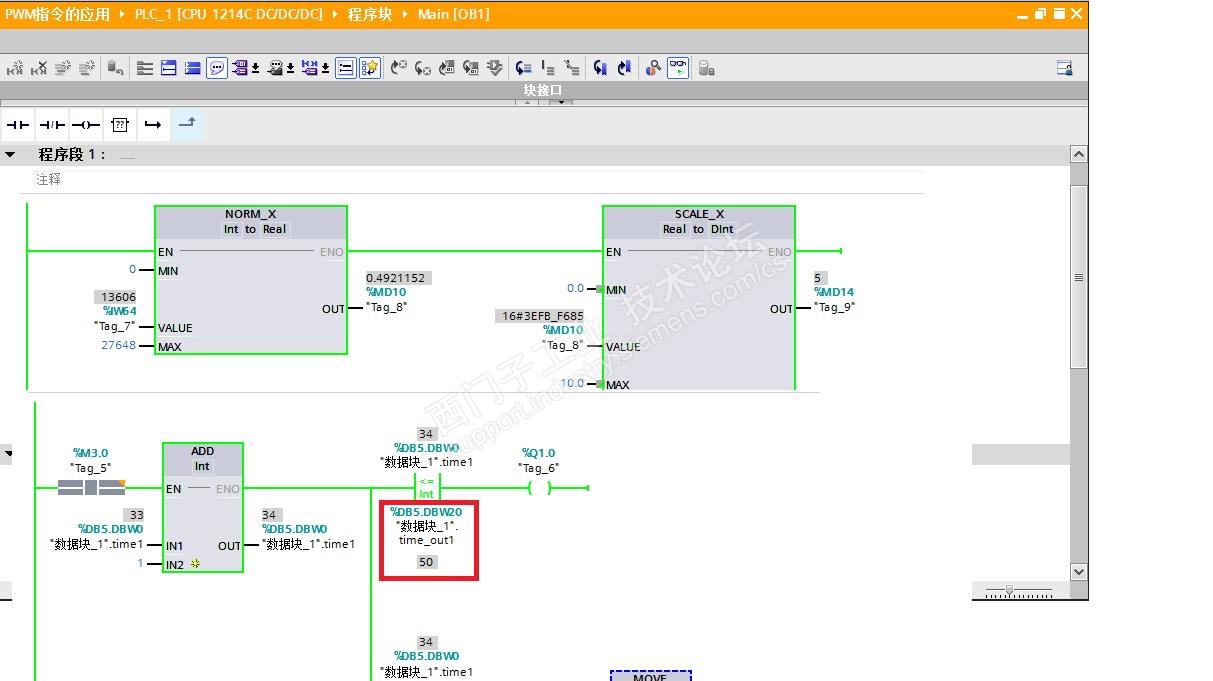

先测试占空比50%试试：以下所有的测试数据没有经过转换板电位器的修调，目的只是看普通晶体管输出通过PWM转换电压的效果。

数据在4.0 ~ 5.2V之间来回跳动，不是很稳定。

5）返回设备视图的cpu属性的硬件组态，修改模拟量输入通道的滤波常数试试：

设置到最强的选项载测试：

数据明显的稳定了，在5.0 ~ 5.1V之间变化。

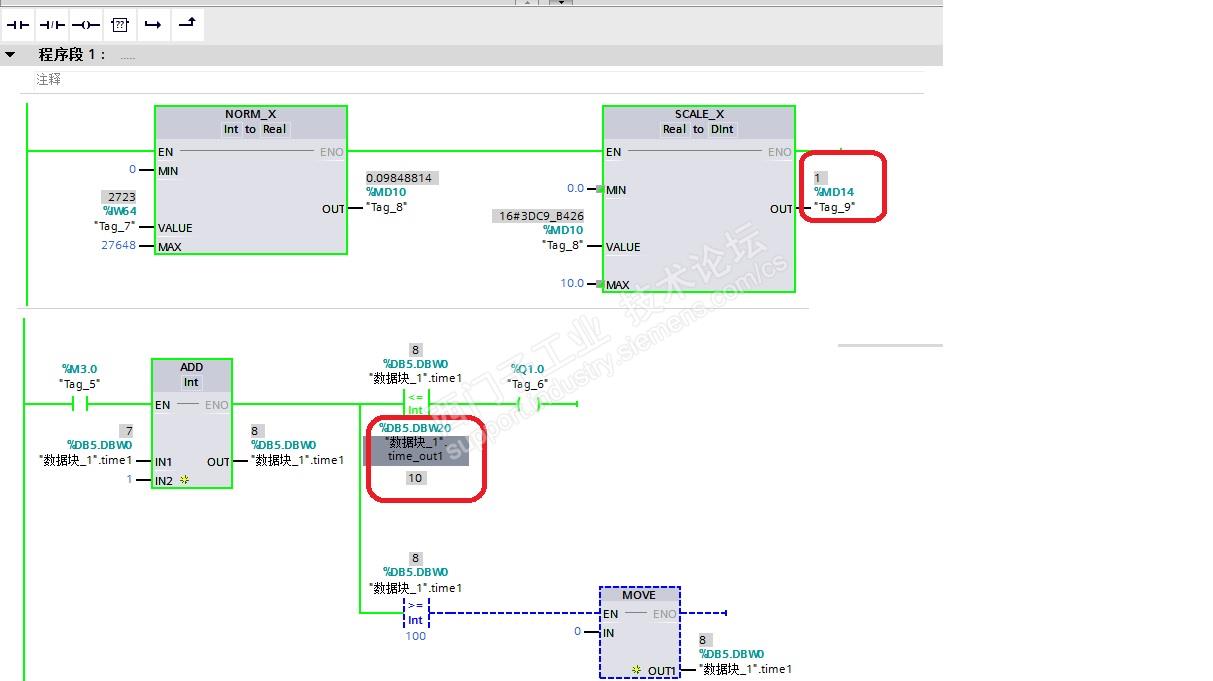

6）再将占空比设置到10%试试结果如何：

能够满足测试，再试试控制精度，将占空比数据设置到15%，看结果：

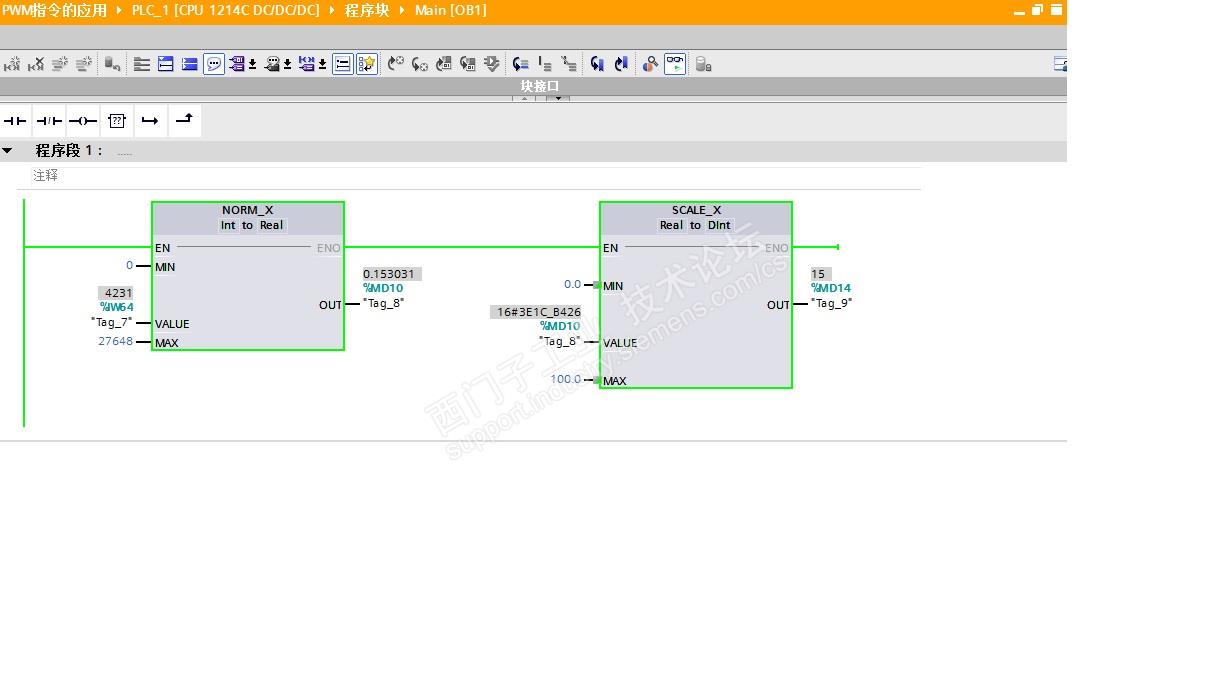

MD14在1 ~ 2之间变化，这一个是我的转换程序的精度问题了，重新修改SCALE_X的MAX管脚为100.0，（实际上看NORM_X指令也能够看到输出1.59V左右的数据值）：

比例缩放MAX放大到100.0后，出现了想要的模拟1.5V的显示。我试着将占空比试着为1%，同样能够输出0.1V左右的电压。

测试完成，普通的数字量晶体管输出，通过用户自己定义的脉宽PWM调制，调制出一个脉冲串来转换为电压的功能，这样能够实现，这将对plc模拟量输出的数量限制变的模糊起来了。上述测试结果纯粹是个人喜好，就是闹着玩似的，所测试的结果也具有一定的局限性。
