2       概述

在标准配置B轴的卧式加工中心使用中，必不可少的是使用CYCLE800进行坐标转换，即能保证加工精度又能简化操作及显示。一般箱体等复杂零件需要使用CAM软件编程，CAM软件编程能够输出CYCLE800显得尤为重要。

本文以实例讲解：使用Post Configurator（后处理配置器）基于S828D_4axis_B后处理修改默认输出CYCLE800的设置方法

3       关键词

卧式加工中心、西门子卧式加工中心带CYCLE800后处理

4       要求

4.1        硬件要求


硬件

工艺

PPU24x/NCU710

PPU26x/NCU720

PPU28x/NCU730

PPU28x.Advance

车床

-

-

-

-

铣床

●

●

●

●

磨床

-

-

-

-

4.2        软件版本要求

•        V4.7+SP02

•        NX12及以上

4.3        其他要求

•        本文介绍的后处理基于NX Post Configurator制作，基于NX Post Build制作的后处理不可使用本文方法。

•        本后处理只适用于NX12及以上环境，后处理测试环境为NX2000。

•        系统侧正确设置CYCLE800数据组

•        本后处理修改方案只能作为参考使用。

5       注意事项

5.1        注意事项一

本次介绍是基于S828D_4AXIS_B 此后处理做的修改，如没有此后处理则不能使用此方法。

5.2        注意事项二

本次测试只用于学习用途，不可用于商业。

6       调试或使用步骤

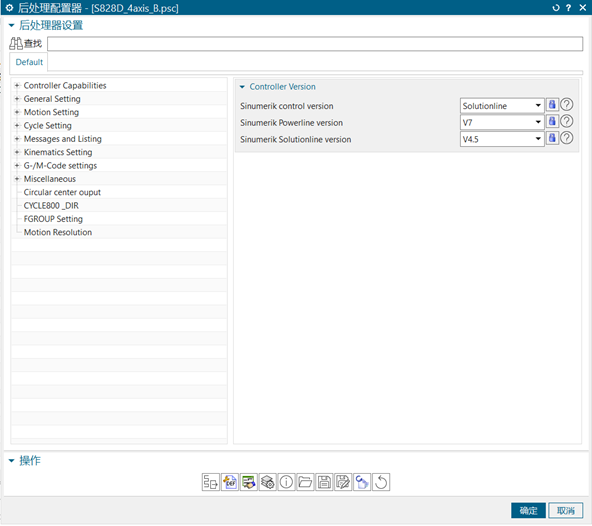

6.1       使用Post Configurator 打开S828D_4axis_B


6.2       点击控制器功能选项

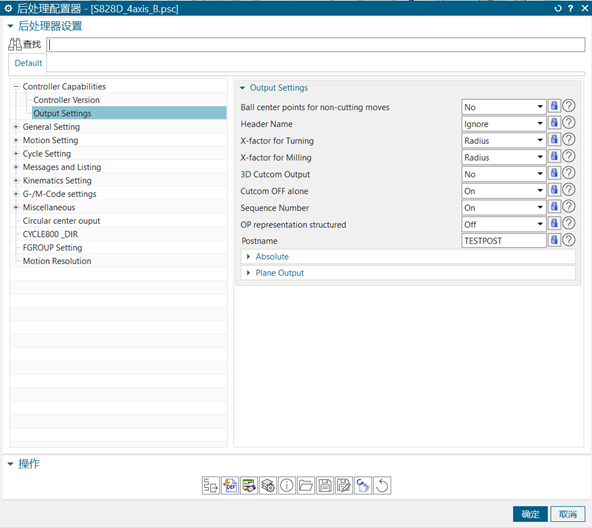

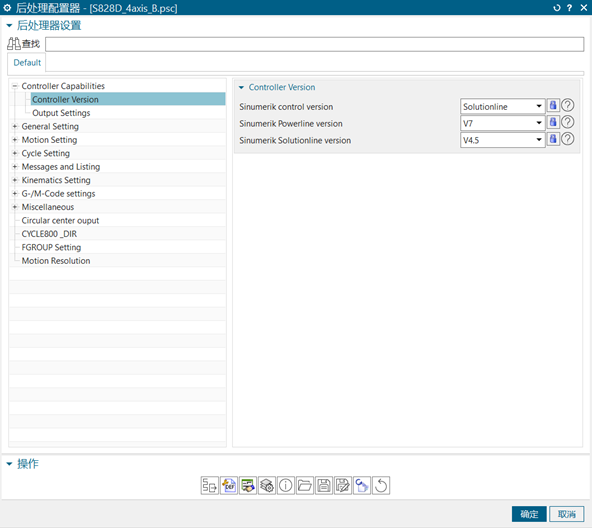

6.3     点击输出设置选项


6.4       点击平面输出

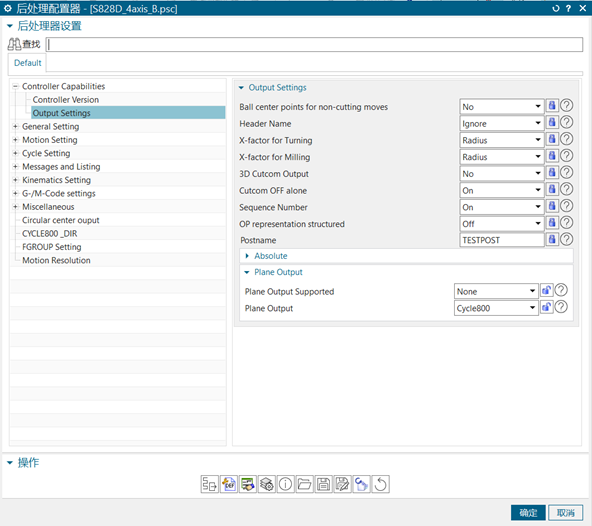

Ø  此处可以看到平面输出的设置，默认是不输出，也就是说此时使用后处理出来的程序默认是没有平面转换的。

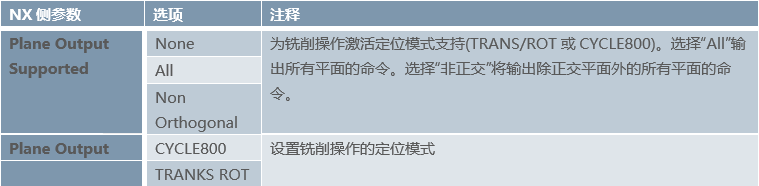

Ø  参数定义解释

Ø  我们此次测试默认选择 ALL  CYCLE800

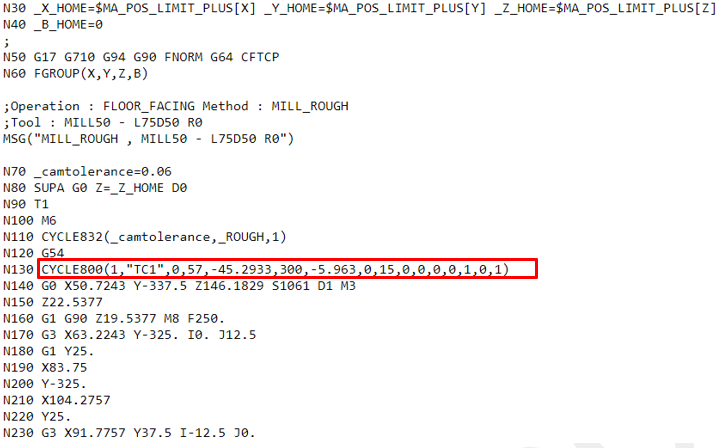

6.5       输出程序测试

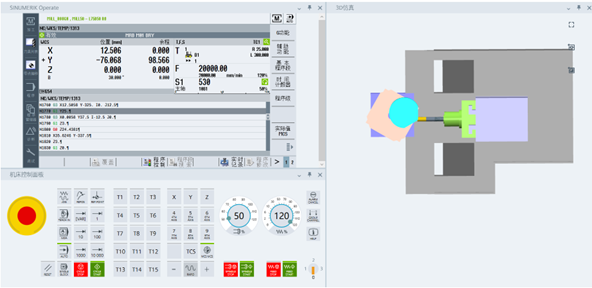

7     CMVM虚拟加工测试

Ø  为测试后处理是否正确，将以多种测试方法进行检测

·          毛坯装夹在回转轴B轴回转中心，工件以毛坯圆心为G54零点测试

·          工件装夹在非B轴中心点偏置位，工件以毛坯圆弧边缘为G54零点测试

·          NX侧不使用坐标系旋转，只使用一个G54坐标系进行输出测试

7.1       基本环境

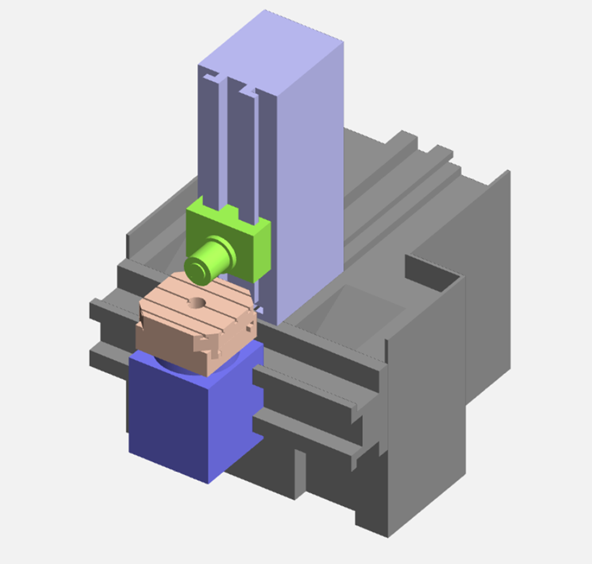

7.1.1         CMVM侧

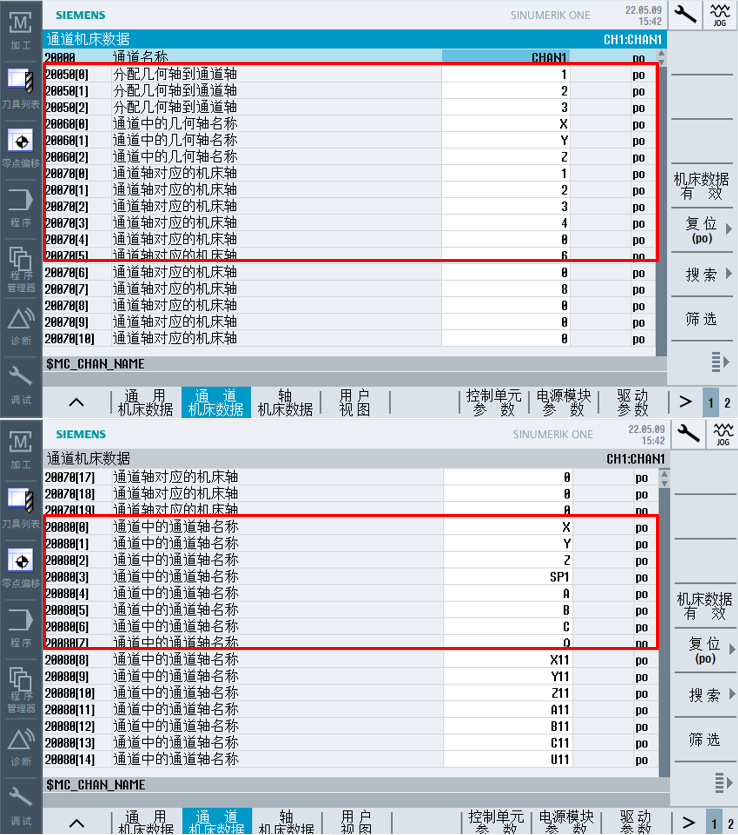

Ø  正确设置CYCLE800数据组

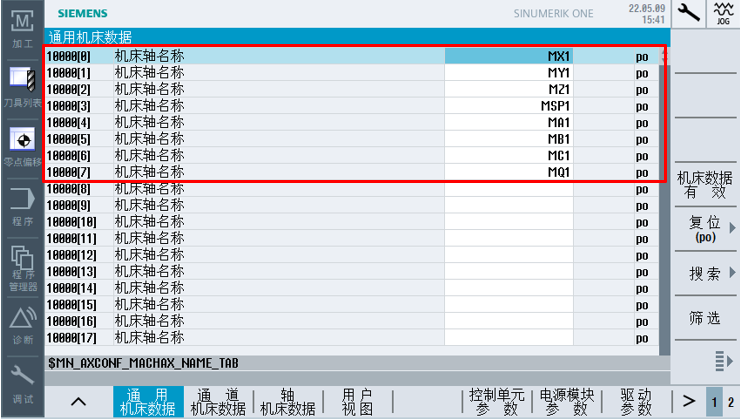

Ø  机床轴配置信息



Ø  模型配置信息


7.1.2          NX侧

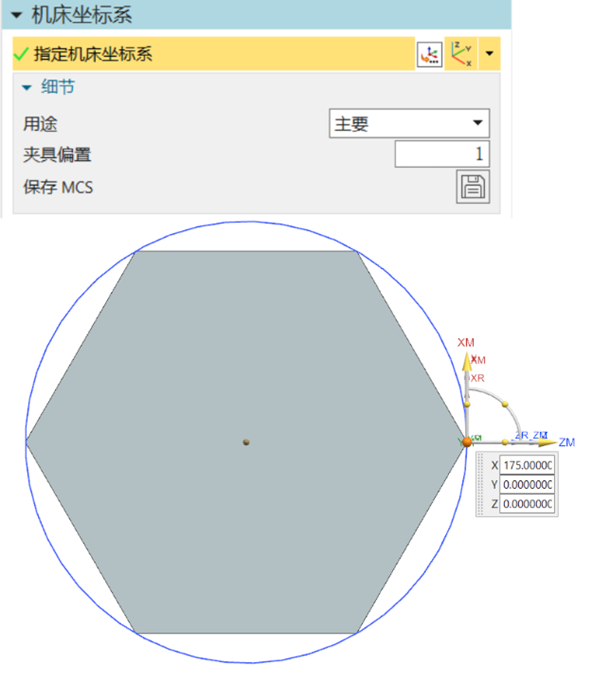

Ø  模型及加工区域

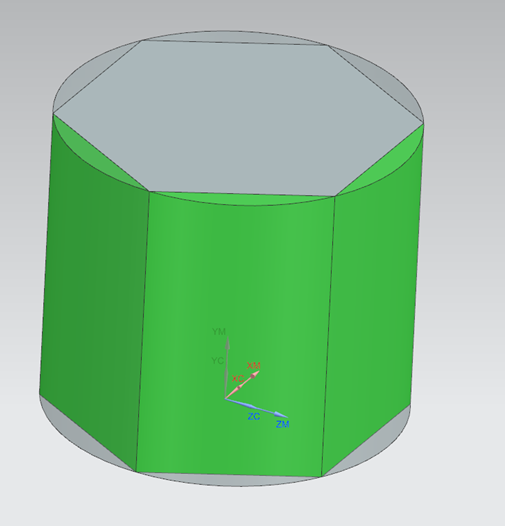

毛坯采用圆柱F300X350，加工绿色区域的六边形轮廓


7.2       毛坯装夹在回转轴B轴回转中心，工件以毛坯圆心为G54零点测试

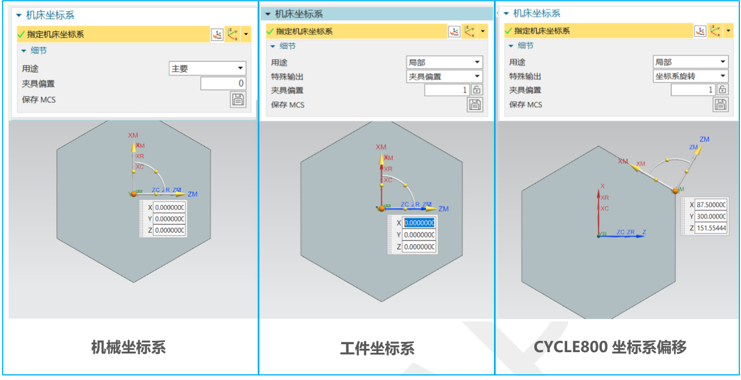

7.2.1         坐标设定

Ø  注意：如果想输出坐标系旋转，此设置是必要的，如果设置错误会导致输出错误而产生碰撞风险。

Ø  注意：机械坐标系与工件坐标系轴方向需一致，坐标旋转参照机械坐标系。如不一致可能有不可预见风险。

Ø  注意：模型垂直于Z轴的面无需再次设置坐标系旋转，如果设定旋转可能会出现不可预见风险。

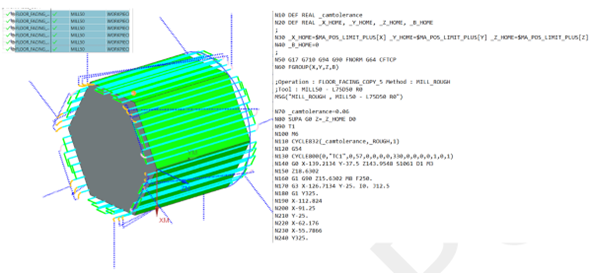

7.2.2         CAM软件编程及输出程序

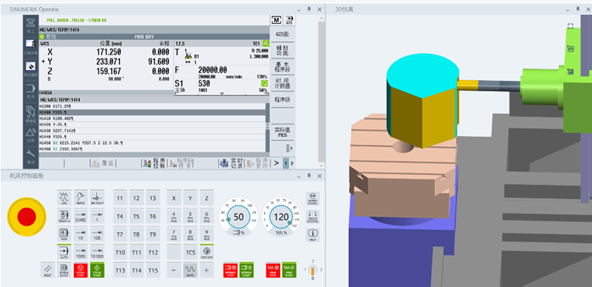

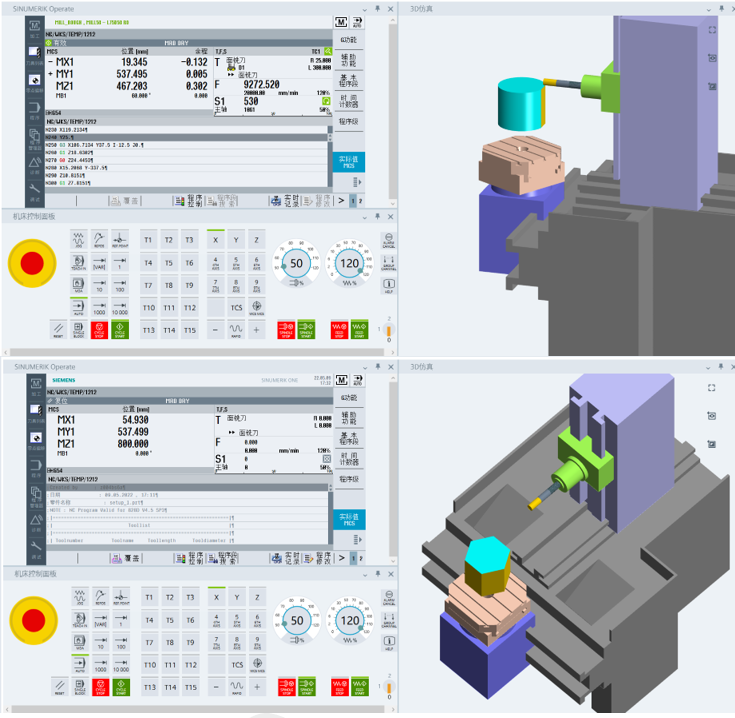

7.2.3         CMVM测试


7.3       工件装夹在非B轴中心点偏置位，工件以毛坯圆弧边缘为G54零点测试

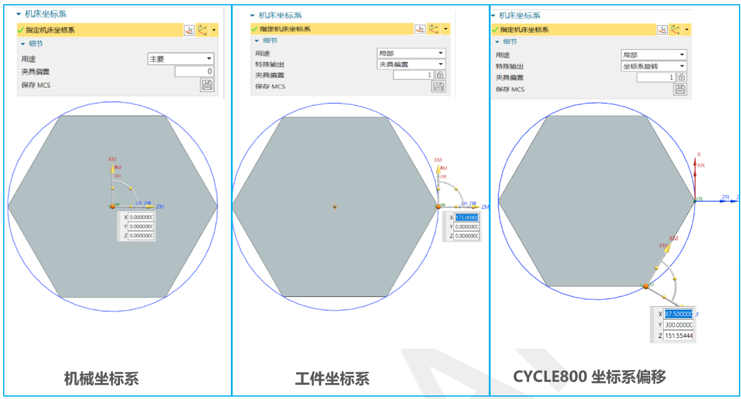

7.3.1         坐标设定

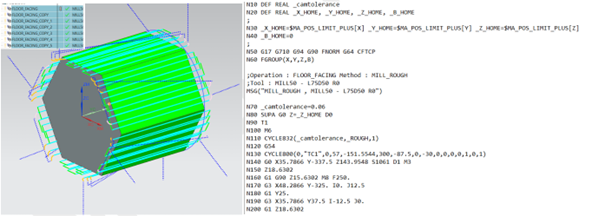

7.3.2         CAM软件编程及输出程序


7.3.3         CMVM测试

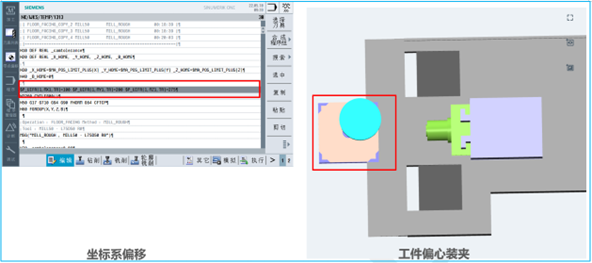

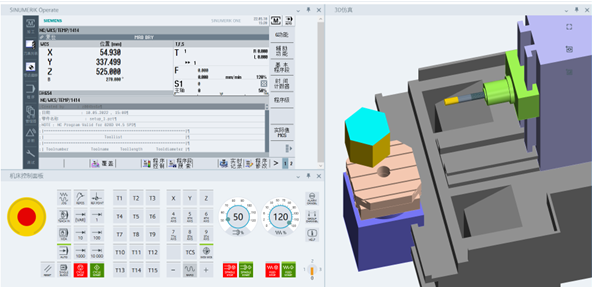

Ø  工件偏心装夹并设定好坐标系偏移


Ø  加工效果


7.4       NX侧不使用坐标系旋转，只使用一个G54坐标系进行输出测试

7.4.1         坐标设定

Ø  使用一个工件坐标系输出，CYCLE800只对坐标系进行角度旋转不进行坐标偏移。

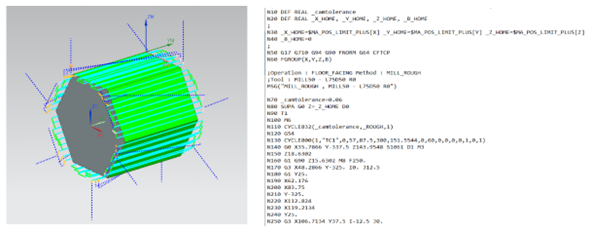

7.4.2         CAM软件编程及输出程序


7.4.3          CMVM测试
