2     概述

当建立或使用某个CMVM项目，需要对旋转中心、工作台尺寸、行程、安全区域等进行测量，当无法在NX软件中进行测量时，可以在Machine builder软件中进行简单的测量。

Create MyVirtual Machine V01.02.02版本支持3D模型图层设置，这样即可以保证仿真机床的真实性，又可以在需要时隐藏非必要的部件，另外还增加了加工后，或未完成工件的模型保存功能，长时间加工的工件可分为多次完成。

3     要求

3.1      软件版本要求

•        Machine builder V01.02

•        Create MyVirtual Machine V01.02.02

4     注意事项

4.1      注意事项一

Machine builder 的测量功能无法完全替代NX软件内的精确测量，无法精确对无实体交点的旋转中心等进行精确定位。精确的旋转中心、主轴中心坐标测量，依然建议尽可能在NX内完成。

5     在Machine builder中测量

当某个CMVM项目，需要对旋转中心、工作台尺寸、行程、安全区域等进行测量，但无法在NX软件完成测量，那么如何在Machine builder软件中进行简单的测量。本文将进行简单的介绍。

5.1     软件设置说明

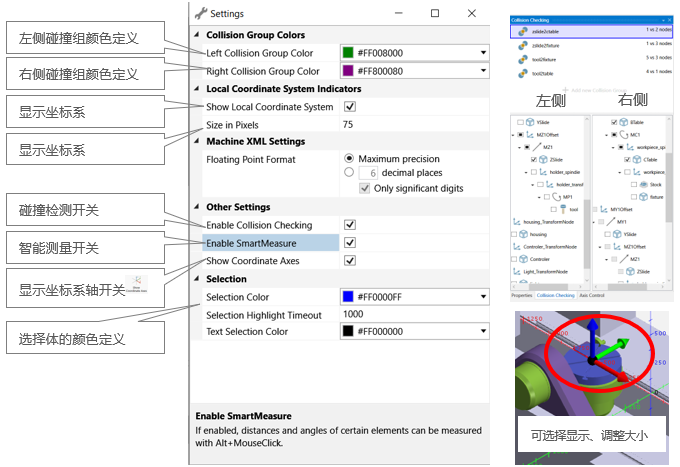

在软件栏选择   image.png


5.2     使用快捷键直接测量

Machine builder V01.02内集成简单的智能测量功能可以用来测量物体之间的距离，半径，深度和几何形状的间隙，移动相关轴可动态显示距离的变化。首先确保在设置中勾选 Enable SmartMeasure选项，智能测量功能分为两种方式：

5.2.1          特征测量

在Machine builder中打开一个项目，找到要测量的物体，按住Alt键，点击一次返回深度，半径或测量角度的特征。



测量圆型、圆弧型的R尺寸

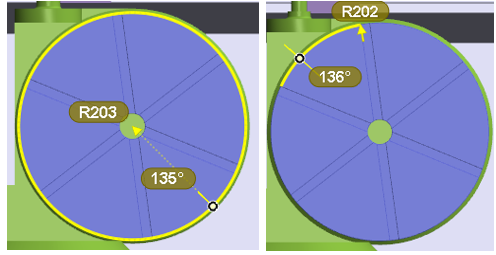

按住alt键，选择预测量体的边缘，鼠标左键选择，会显示半径R


          上图测量的边缘带斜边倒角，所以同时显示了斜边倒角的角度


测量点到点的距离

按住alt键，选择预测量体的边缘点，点击鼠标左键，选择第一个特征




再次按住alt键，从测量体的边缘，按住鼠标左键，向目标体拖动，高亮选择后，即会显示测量结果


按住alt键，点击鼠标右键即可清除测量

5.2.2          组合键测量两个对象间

使用shift + alt组合键来代替拖动操作，同时按住shift和alt键，首先选择一个测量点或边缘，再次点击选择第二个测量点或边缘，即可显示测量结果，类似上图。

5.2.3          取消测量结果

按住alt，按击鼠标右键，取消测量

按住shift + alt，按击鼠标右键，取消测量

5.3     设置透明化

为了更接近真实机床，可以为虚拟机床加入机床防护罩，加入防护罩后，为了方便的观察，可以为防护罩设置透明化效果，并设置图层（Create MyVirtual Machine V01.02.02版本开始支持图层选择操作）

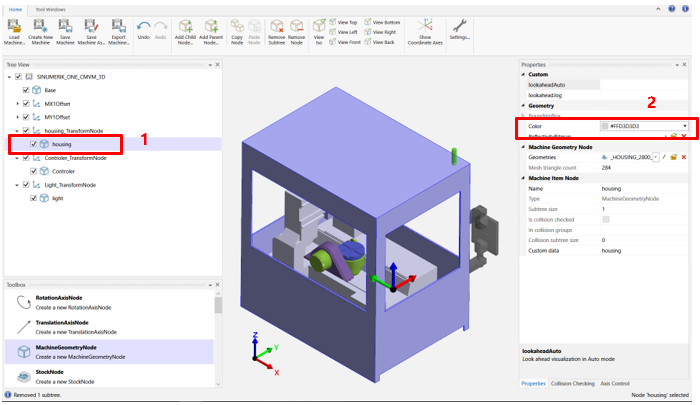

机床实体部件透明化，选择需要透明化设置的MachineGeometryNode，如机床外防护置，如下图

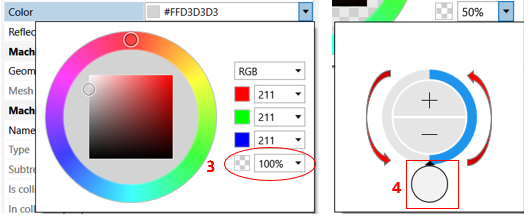

点击颜色栏的下三角，展开颜色选项，首先设置好部件颜色，然后点击 下三角形，展开，用鼠标拖住圆形转动调整透明度，上面的数字会随之变化。

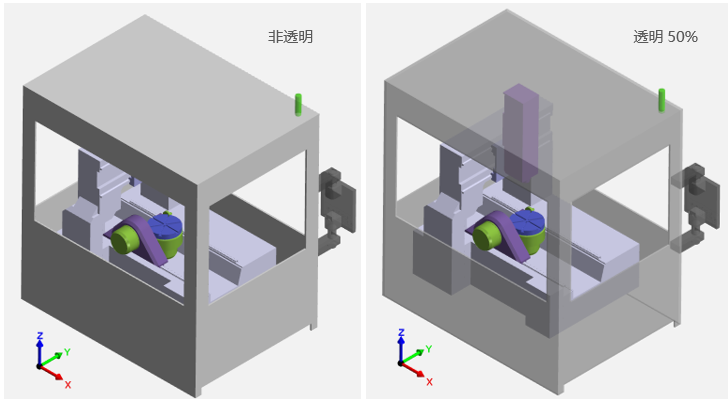

效果


6     CMVM图层及加工结果保存

6.1     CMVM图层

原则上可以为整个机床的每一个部件设置图层，这样在Create MyVirtual Machine V01.02.02及以后版本，可以选择显示/关闭图层，通常如果存在机床防护罩模型的情况下，我们至少将机床防护罩设置图层，这样在虚拟加工、调试时，可以选择隐藏外罩图形，以便于查看。

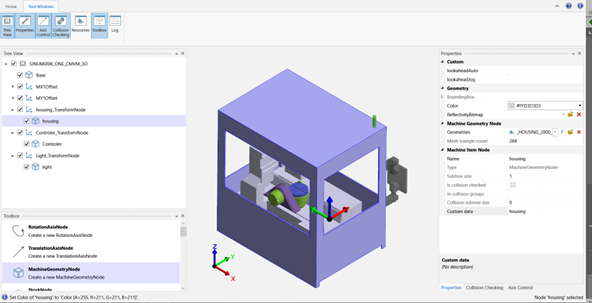

设置图层的方法，选中需要设置的MachineGeometryNode，如外置，修改属性框内的Custom date，属性框可以通过工具栏上方的Tool Windows标签下的   激活，在Custom date中设置便于识别部件的名称，比如外置：housing。

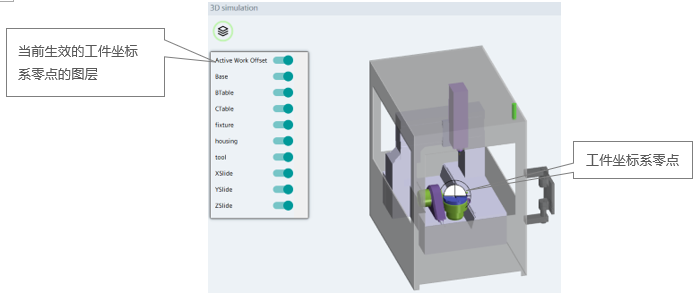

设置完成后，保存配置文件，并导入至CMVM中，启动虚拟机床，效果如下：



关闭工件坐标系零点图层、housing图层后的效果


6.2     加工结果保存

在Create MyVirtual Machine V01.02.02版本中，增加功能：保存加工后的零件实体的功能，这样可以在虚拟加工完成后将工件保存为STL，或加工时间很长时，保存未加工完成的零件为STL，多次加工。

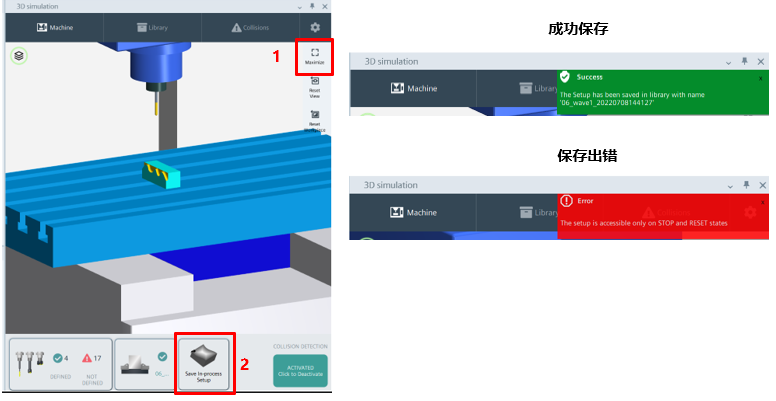

具体的操作为，加工完成后，或加工中停止程序，先点击3D模拟界面中的 ，在下图中选择Save In-process setup，在右上角会出现成功与否、保存的文件名称的提示

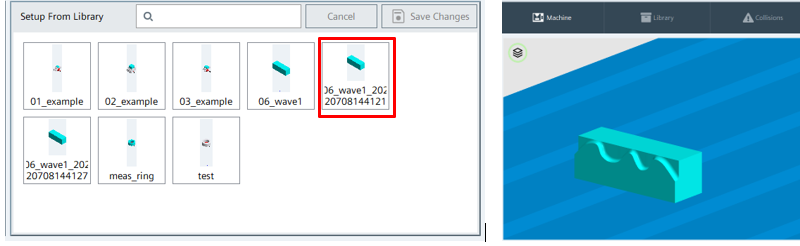

保存成功后，可以在工件中直接找到，并装载后，通过程序段搜索后继续加工


文件可以在目录C:\Users\xxxxxxx\AppData\Local\Siemens\Automation\SINUMERIK ONE\ncu\card\user\sinumerik\3d\，找到，并通过3D查看器查看

7     参考文献

1.     SINUMERIK ONE Create MyVirtual Machine 系统手册, 01/2022

2.     MACHINE BUILDER help manual
