2     概述

在卧式车床加工细长轴类零件时，主轴在某些固定转速加工时会产生震刀，本应用是通过调整主轴转速浮动来抑制共震。

本功能可以使用在产品精加工中适用。

3     要求

3.1      硬件要求

	硬件
工艺	PPU27x.4	PPU29x.4
车床	●	●
铣床	-	-
磨床	-	-

3.2      软件版本要求

·        SINUMERIK 828D软件版本需要大于 SW4.85

4     注意事项

主轴加速度不宜过大，防止转速浮动过程产生新的震动。

主轴不能超最高限速，

G96恒限速加工时禁用，

关闭功能后才能更改S速度，

循环停止时不能删除剩余行程，否责循环无法再启动。



5     调试或使用步骤

5.1     修改机床系统参数及授权许可

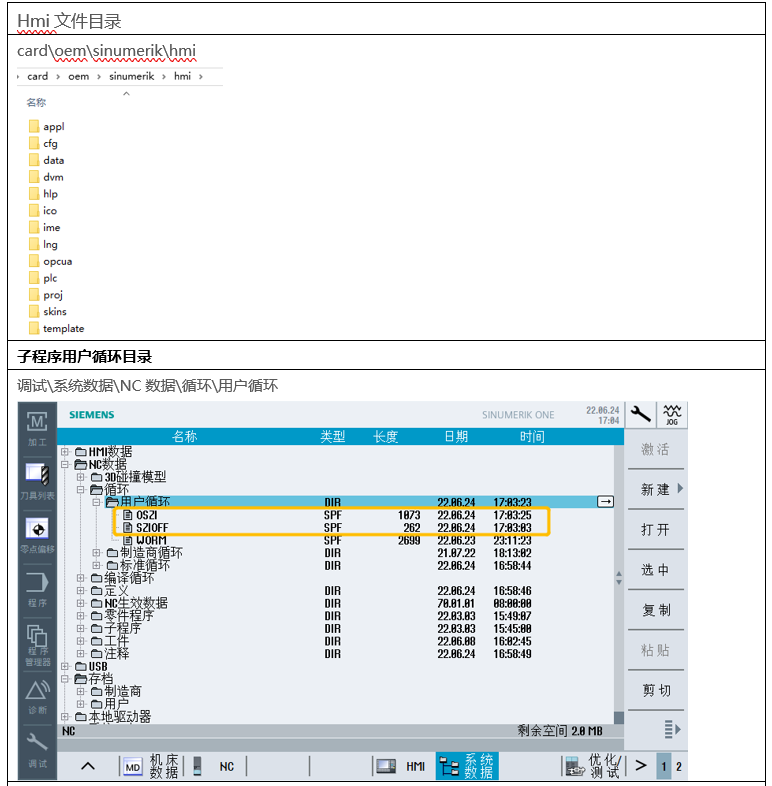

5.2     安装目录

a.     hmi.zip  文件解压缩至：card\oem\sinumerik\hmi   目录下

b.     oszi.spf和oszioff.spf两个子程序复制到 ：调试\系统数据\NC数据\循环\用户循环，目录下。

c.     安装好后断电重启系统。





5.3     程序说明

1、  主轴防震程序

;ACTIVATION OF HARMONIC OSCILLATION CYCLE

;CYCLE FOR TURNING ON HARMONIC VIBRATION

;VERSION 2.0 / BEBA

;PARAMETER VALUE: 1.OSCILLATION TIME FACTOR , 2.PERCENTAGE FACTOR

PROC OSZI (REAL _TIME, REAL _AMPLITUDE)

;IF ($MN_HW_SERIAL_NUMBER<>"ST-P120_HOST") GOTO END  ; MD18030(机床卡绑定参数)

DEF REAL _DEGREE ,_S, _SP                       ;定义过程名、传输参数和必要的程序运行时变量

_S=$P_S[$P_MSNUM]                               ;查询当前主主轴转速

;_SP=(_S*_PROCENT)/100                         ;震荡比例

_SP=_AMPLITUDE                                     ;震荡幅值

$AC_TIMER[1]=0                                       ;计时器复位

;DEGREE=360/(_TIME/10/0.01)*2

_DEGREE=360*$AC_TIMER[1]/(_TIME*3.1415926)*2    ;角度计算

STOPRE



R99 = 0

ID = 1 EVERY $AC_TIMER[1]>0.01 DO $R99=$R99+_DEGREE S =_SP*SIN($R99)+$P_S[$P_MSNUM] $AC_TIMER[1]=0

ID = 2 EVERY $R99>360 DO $R99 = $R99 - 360



RET



END:

MSG("您没有权限使用,请联系厂家!")

M0

M30



;时间最小值千分之八秒(最小分辨率)插补周期

;正弦曲线公式 y=Asin(ωx+φ)+k



2、  主轴防震关闭程序

;DEACTIVATION OF HARMONIC OSCILLATION CYCLE

CANCEL(1,2)

S = $P_S[$P_MSNUM]

RET





3、  主轴防震测试程序示例



OSZIOFF

G90 G95 G54

G18

S1500 M3

G4 F2

$AN_SLTRACE = 1

OSZI(1,100)

G4 F5

$AN_SLTRACE = 2

M0

S2000

M0

OSZIOFF

M0

S2000

OSZI(2,50)

M0

OSZIOFF

M0

M17

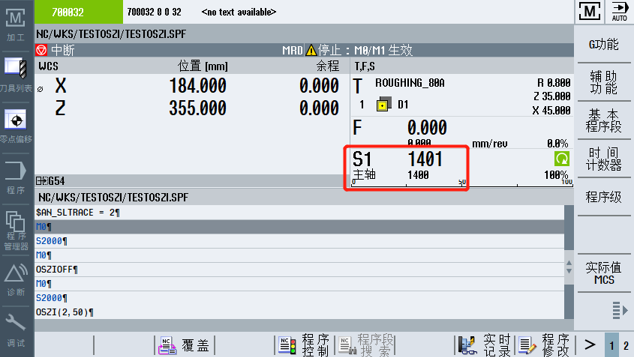

5.4     程序首次运行调试测试

a.     将oszitest.spf 子程序加载入系统，（注意主轴运行安全）

b.     将进给倍率调整至0%

c.     按下CYCLE START 启动按钮，观察主轴转速与屏幕上对应S转速的变化。

d.     调整主轴倍率旋钮，观察主轴浮动转速与设定转速的变化。

e.     直至测试程序运行结束，观察是否有异常报警等情况。

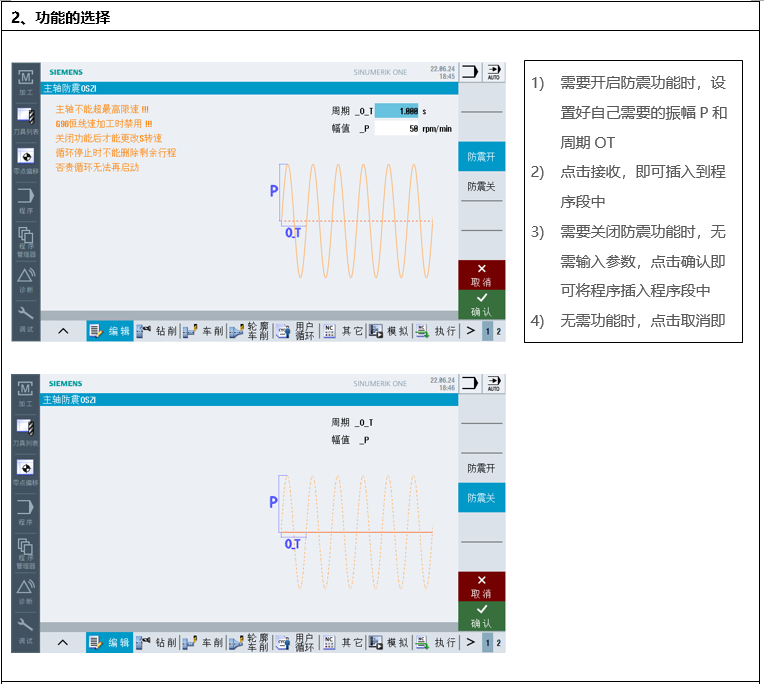

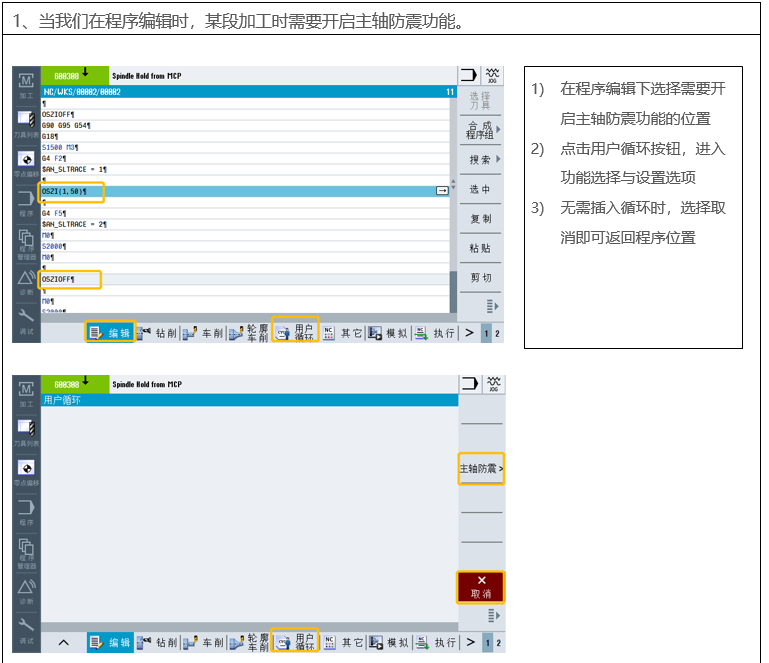

5.5     程序使用方法

5.6     功能测试



在实际加工中，用户需要根据不同类型的工件，不同类型的机床，调整浮动周期和浮动转速，最终达到理想表面质量。

6     参考文献

SINUMERIK 828D  SINUMERIK Integrate Run  MyScreens

7     作者/联系人

Hujun

2022.04.08

8     版本信息

版本	日期	修改内容
V1.0	2022.04.08
