2     行业应用场景

本应用主要适用于发电、工程机械、汽车、5G等行业使用加装有第四轴（桥板）夹具的立式卧式加工中心，能实现快速校正桥板夹具，节约夹具校正时间，对于小批量多品种，需快速换模的生产企业较为适用。

3     概述

在装有第四轴的机床上第四轴工作台或第四轴夹具的找正一般情况需要反复打表校正，打表完成后需要将第四轴的当前机械值填写在工件坐标系相应的位置，完成工件坐标系第四轴零点的设定，过程复杂繁琐。

西门子SINUMERIK 828D 系统自带的“边对齐”功能可间接得到第四轴工作台或第四轴夹具与对应的平行直线轴之间的夹角，将测得夹角的相反值直接填写在工件坐标系相对应的位置。


4     要求

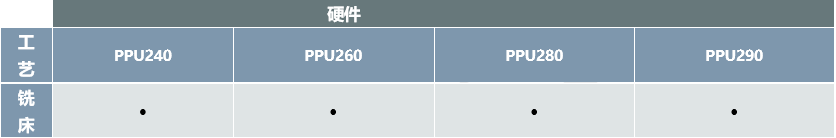

4.1      硬件要求


4.2      软件版本要求

•        828D V4.5以上

5     调试或使用步骤

5.1     使用要求

在使用边对齐功能找正第四轴前，需要将第四轴回到原点位置，其机械坐标值为0

在使用边对齐功能时P1点与P2点应尽量远离（点间距尽量大），这样测出来的角度会更准确

在边对齐中选择仅测量，这里只需要得到测量结果

选择参考轴时需要结合实际第四轴安装方式（A轴，B轴，C轴）对应的参考直线轴

将测量结果的抵消值（相反值）写入相应的工件坐标系第四轴中

6     应用案例

本案例我们使用一台带有A轴的加工中心A轴装有桥板，校正桥板

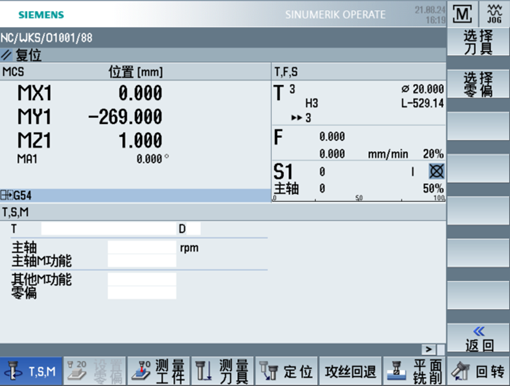

 选择工件测量-校准边

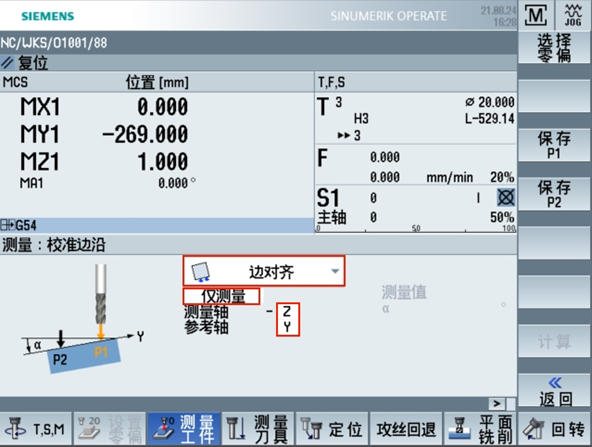

选择边对齐-仅测量-测量轴Z-参考轴Y

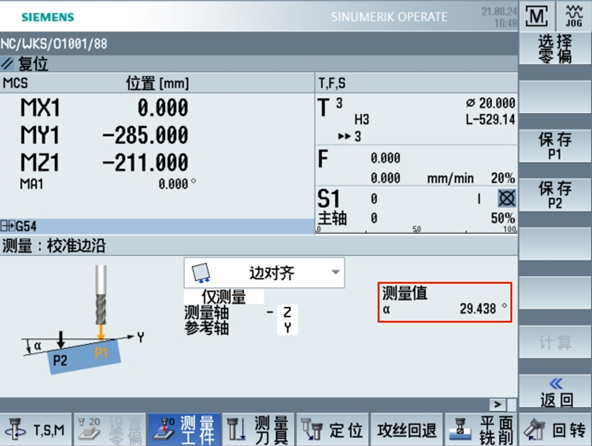

使用百分表或者千分表按照动画提示进行测量P1和P2点，注意：P1点与P2点距离尽量远，同时保持X轴A轴位置不变，测量完成点击计算得到结果，此角度即是桥板平面与Y轴之间的夹角。

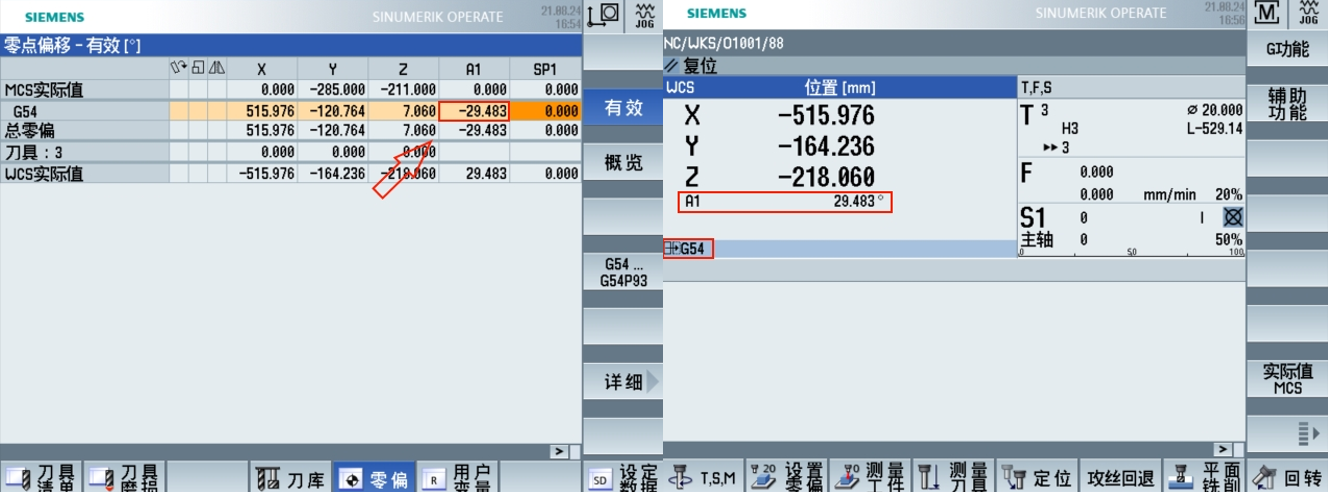

测得桥板与Y轴的夹角为29.438°后我们将反向值-29.438°写进G54坐标系A轴值，输入完成后激活G54坐标系查看A轴数值是否是我们测得的桥板与Y轴的夹角值。







7     参考文献

SINUMERIK 840D sl / 828D扩展功能手册     08/2018

SINUMERIK 840D sl _ 828D Fundamentals 编程手册基础部分    08/2018
