1 免责声明

本使用手册及样例包目录内所包含文档、PLC程序、机床可执行程序（MPF、SPF、…）、电气图，可能与用户实际使用不同，用户可能需要先对例子程序做修改和调整，才能将其用于测试。本例程的作者和拥有者对于该例程的功能性和兼容性不负任何责任，使用该例程的风险完全由用户自行承担。由于它是免费的，所以不提供任何担保，错误纠正和热线支持，用户不必为此联系西门子技术支持与服务部门。

对于在使用中发生的人员、财产损失本公司不承担任何责任，由使用者自行承担风险。

以上声明内容的最终解释权归西门子（中国）有限公司所有，后续内容更新不做另行通知。

2 概述

在调试SINUMERIK数控设备时，我们经常会使用VNC 客户端Viewer访问NCU或IPC，但是大部分VNC客户端画面延迟卡顿，操作体验并不好。下面介绍的这款软件很好的解决了这个问题。

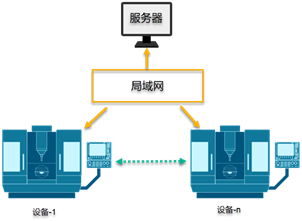

TightVNC是一款开源免费的轻量型局域网VNC控制软件，它的特点如下：

Ø 免费供个人和商业使用，并提供完整的源代码。

Ø 使用了“紧凑编码领域”（Tight encoding）的技术，改善低宽带连接时的性能，有效使用JPEG和Zlib联合压缩机制。

Ø 在管理、技术支持、教育和许多其他用途上都很有用。

Ø 跨平台，可用于Windows和Unix，包括Java客户端。

Ø 兼容标准的VNC软件，符合RFB协议规范。

本文档主要介绍TightVNC软件安装以及如何在SINUMERIK 840D sl/828D数控系统中使用。其功能与数控系统的硬件配置有关，详见下表。

TightVNC功能一览

数控系统类型	828D	840DSL
NC硬件配置	PPU	NCU	PCU/IPC
TightVNC功能
HMI监控与操作	l	l	l
数据互传	/	/	l
NC软件备份	l	l	/

l 支持；/ 无法实现。

3 要求

3.1 硬件要求

	硬件
工艺	PPU24x/NCU710	PPU26x/NCU720	PPU28x/NCU730	PPU28x.Advance
车床	●	●	●	●
铣床	●	●	●	●
磨床	●	●	●	●

3.2 软件安装环境

TighVNC可以安装在Windows XP/Vista/7/8/10，安装时需要根据操作系统选择安装32位软件包还是64位软件包，但是无法安装在Windows CE系统。

4 注意事项

4.1 注意事项一

1) TighVNC运行需要极小的硬盘空间和内存，当和Windows系统同时运行时，对其它软件的运行影响极小。

2) TightVNC是一款局域网软件，不支持通过因特网远程访问目标设备。

4.2 注意事项二

TightVNC客户端访问840D SL NCU与828D PPU内置VNC Server时仅能实现Operate画面监控和操作，不能与其交换数据。

5 TightVNC软件下载、安装与使用

5.1 软件下载

首先通过IE浏览器访问TightVNC官网： https://www.tightvnc.com/download.php

在官网主界面可以看到已经发布的最新版本，可以根据自己的操作系统选择安装兼容的版本。

5.2 软件安装

TightVNC分为服务端(Server)和客户端(Viewer)两部分，如果仅需远程监控和操作，在客户端只需安装Viewer功能即可，如果本地电脑还需要与服务器（例如IPC 427E ）传输数据，还需要在客户端安装服务端Server。软件安装步骤如下：

首先在本地电脑安装TightVNC，安装步骤如下：

安装步骤	截图
双击安装包。
进入软件安装向导界面，选择“Next”。
选择“接受许可协议中的条款”，然后选择“Next”。
选择“安装类型” 典型安装：安装大部分程序功能，如无特殊要求，对于多数用户推荐选择此种安装方式。自定义安装：允许用户根据需要安装程序，如果是高级用户可以采用此种安装方式。完整安装：包含软件的全部功能，但是占用的硬盘空间较大，为了测试TihgtVNC的性能，在此选择“完整安装”。
选择“客户端”和“服务端”的功能。
完成设置后，选择“Install“。
软件安装过程中… …
选择远程访问、服务端管理需要密码保护。建议远程连接与管理员访问设置不同的访问密码。
软件安装完毕。
在本地电脑状态栏可以看到TightVNC Server已经运行。输入软件安装过程中设置的管理员密码，点击“OK”。
可以根据自己的实际需要设置各项参数，本测试采用默认数据。

5.3 TIGHTVNC使用

在本地电脑启动软件TightVNC Viewer，输入访问主机的IP地址，例如：11.100.102.1。

点击连接，输入主机的VNC Server密码，例如TightVNC安装软件时设置的密码：SUNRISE。

点击“OK”成功连接后，就可以看到连接主机的桌面。

TightVNC工具栏说明

图标	含义
	创建新的连接
	保存连接的配置文件创建配置文件后，直接点击配置文件就可以进行连接。
	连接设置
	连接主机的信息包括主机的IP地址、主机名称、通讯协议、分辨率等信息
	暂停画面暂停
	刷新屏幕
	向主机发送Ctrl+Alt+DEL
	向主机发送Ctrl-ESC
	Ctrl键按下
	Alt键按下
	传输文件
	放大访问主机屏幕
	缩小访问主机屏幕
	1:1显示访问主机屏幕
	自适应访问主机屏幕
	全屏 Ctrl+Alt+Shift+F用于切换全屏

6 TightVNC应用场景

6.1 TightVNC客户端访问SINUMERIK 840D sl 内置HMI

SINUMERIK 840D sl NCU内置VNC Server，符合RFB协议规范，所以可以通过TightVNC客户端(Viewer)直接访问其内置的数控系统软件，可以通过Operate HMI进行调试和诊断工作，但是不能与控制器交换数据。

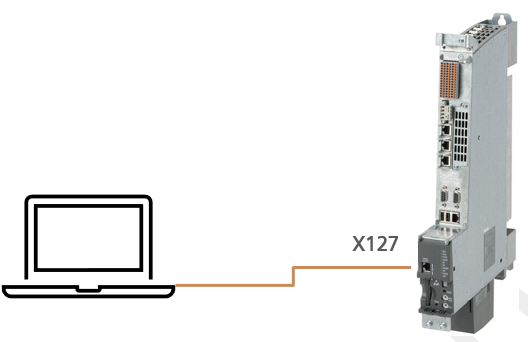

连接方式1：电脑与NCU通过网线连接。

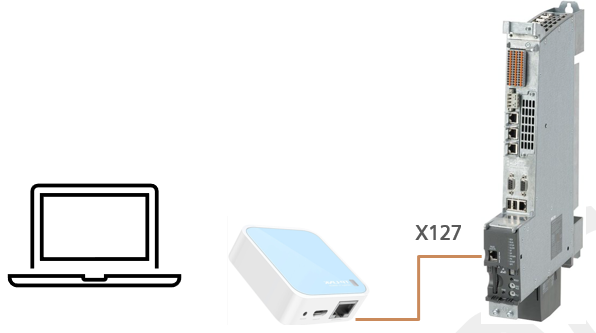

连接方式2：电脑与AP模式的Mini WIFI无线连接。

前提：

1.本地电脑至少安装TightVNC 客户端(Viewer)，IP地址设置为自动获取。

2.SINUEMRIK 840D sl NCU内置HMI处于激活状态。

当本地电脑与NCU连接完成后，在本地电脑启动TightVNC Viewer。

在“Remote Host”输入服务器端口地址：例如：192.168.215.1或者192.168.215.1::5900。

然后选择连接，我们就可以看到Operate HMI，通过操作HMI就可以进行调试和诊断工作。

注意：

如果不能通过本地电脑的键盘和鼠标操作HMI，还需要在“诊断”->“远程诊断”进行如下设置，允许远程操作。

当数控软件版本大于4.8.4时，还需要设置VNC密码，否则客户端无法访问。

说明：

除X127端口外，840D sl的X120与X130 (包括828D X130)端口同样支持VNC访问。X130端口设置参考链接文章(http://www.ad.siemens.com.cn/CNC4YOU/Home/Article/931)。

6.2 通过TightVNC访问SINUMERIK 840D sl IPC427E

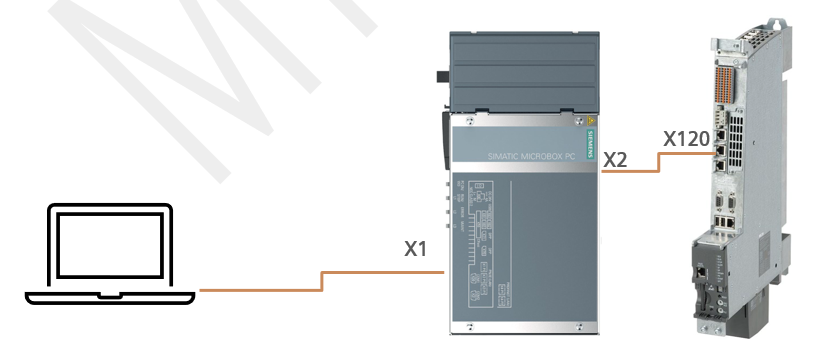

连接方式1：本地电脑与IPC 427E通过网线连接。

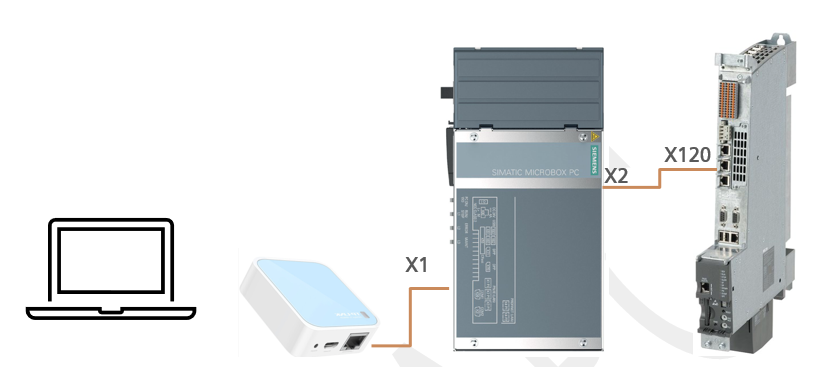

连接方式2：电脑与AP模式的Mini WIFI无线连接。

前提：

1.本地电脑至少安装TightVNC 客户端(Viewer)，IP地址与目标主机设置在同一网段。

2.IPC中至少安装TightVNC 服务端(Server)，IP地址与访问电脑端设置在同一网段。

首先按照5.1章节步骤在IPC 427E中安装TightVNC软件，软件安装成功后，需要设置IPC 472E X1端口IP地址(X2一般用作系统网络端口)，例如：11.100.102.1。

在本地电脑侧与IPC427E设置在同一网段，例如：11.100.102.10。

IP地址设置完成后，就可以在本地电脑访问IPC427E，比如在初期调试IPC427E时，就可以摆脱显示器的限制，只要通过网线就可以访问IPC 427E完成相关软件的安装，并且在设备使用过程中，如果操作面板或显示器无法正常显示时，也可以通过此方法直接访问目标主机。

注意：

1）当硬件配置为NCU+IPC/PCU时，为了避免Operate冲突，通常会关闭NCU内置HMI，如果此时使用TightVNC访问NCU内置HMI，首先需要使用WINSCP激活内置HMI，否则无法访问。

6.3 通过TightVNC与目标主机交换数据

如果本地电脑需要和IPC进行数据交换，只要满足6.2章节的条件就可以访问目标主机。然后通过文件传输功能来完成本地电脑与目标主机的文件传输。

首先创建连接，输入目标主机的IP地址。

输入VNC Server的密码。

登录成功，可以看到目标主机的桌面，在工具栏点击图标。

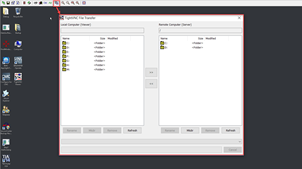

在展开的窗口就可以实现本地电脑与目标主机之间的传输文件，例如：存档数据、零件程序等，常用文件路径如下：

制造商存档	C:\Program Files (x86)\Siemens\MotionControl\oem\sinumerik\data\archive
用户存档	C:\Program Files (x86)\Siemens\MotionControl\user\sinumerik\data\archive
零件程序	C:\Program Files (x86)\Siemens\MotionControl\user\sinumerik\data\prog

注意：

1) 受VNC传输协议此限制，此种方式传输特大文件时，传输时间较长。

2) 如果IPC中已经安装IPC Base软件，即使IPC不安装TightVNC服务端，同样可以通过本地电脑TihgtVNC客户端访问IPC，但是不支持数据互传功能。
