主要内容：
1、软件使用简介
2、 程序装载
（1）软件概述
上图是S7-200编程软件STEP7-Micro/win的典型界面，最上面一行是标题栏，标题栏主要是说明一个项目的名称；菜单栏里包括软件使用的各个操作的菜单；工具栏是编程软件的一些常用的功能，如新建项目、打开项目、保存项目、项目编译、程序上传下载等一些常用的功能；浏览条可以通过里面的功能块设置来进行快速的编程以及程序的监控；指令树里面汇集了S7-200的各种指令及一些编程向导来帮助客户进行编程；输出窗口主要是程序编译以后程序量多大或是编写程序过程当中有没有什么错误；状态条显示选中的网络属于几号网络及网络所在行、列，对程序块进行定位；局部变量表，可在里面定义一些局部变量用于子程序的编写；工作区，是用于调用S7-200的指令以完成所需要的各种功能。
（2）软件兼容性
如同安装普通Windows应用程序一样安装STEP7-Micro/WIN，安装时如果计算机安装了很多西门子的工程软件，可能会多花一些时间。注意不要随意中断安装，否则会造成无法正常卸载、安装。
在编程软件的同一版本中，软件升级需要安装Service Pack软件包。
- STEP7-Micro/WIN V4.0 SPx和V4.0不能共存，安装SP时看到提示后，需退出安装程序，卸载V4.0版，然后再次安装SPx；
- 在一个版本系列中，只需要安装最新的SP包，而不必按顺序安装所有的SP；
- Service Pack不能单独安装。如果在本地硬盘上没有安装正式版本，则会退出安装。
从Windows操作系统的"开始">"设置"打开"控制面板"，在其中运行"添加/删除程序"，选择相应的STEP7-Micro/WIN版本卸载。
热线常问问题:STEP7-Micro/WIN的安装过程因为意外终止，造成不能卸载，也不能再次安装，这种情况如何处理？
答：西门子将提供给客户一个文档，指导客户在注册表中做一些删除修改，如果按照文档进行注册表修改后还是不可以安装，则需要用户重装操作系统。
（5）装载程序的方式1）西门子PC/PPI电缆：RS232接口和USB接口；
2）PC Adapter USB：常用于给S7-300/400上传下载程序，也可以用于200；
3）CP5611（用于PCI总线的PC机）、CP5511/CP5512（用于笔记本电脑）、CP5711（USB接口）；
4）以太网，需要CP 243-1；
5）EM241电话网络。
目前西门子提供两种PC/PPI编程电缆，它们是：
- RS-232/PPI电缆（订货号6ES7 901-3CB30-0XA0）：智能多主站电缆，连接S7-200CPU/EM277通信口和计算机RS-232串口，作为编程或数据通信电缆；
- USB/PPI电缆（订货号6ES7 901-3DB30-0XA0）：智能多主站电缆，用于连接计算机的USB通信口与S7-200CPU/EM277通信口做编程或数据通信电缆。
STEP7-Micro/WIN也可以使用通常用于S7-300/400编程的PC Adapter USB对S7-200 CPU编程。
PC/PPI电缆（USB接口）

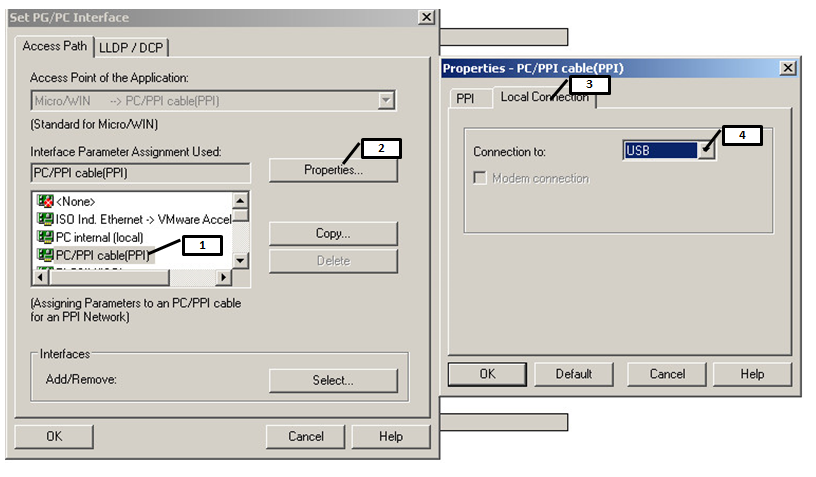

使用通讯电缆连接电脑与PLC后，点击"设置PG/PC接口"，选择"PC/PPI cable（PPI）"，点击属性按钮后在"Local Connection"中选择"USB"连接，之后确认；

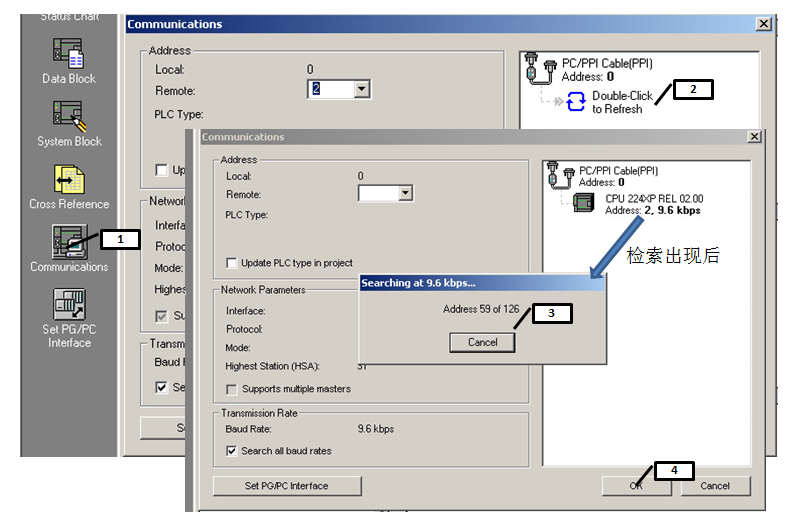

点击"通信"（Communication），双击图标2处开始搜索连接到的PLC，搜索出现后点击取消，之后确认。
（6）使用PC Adapter USB

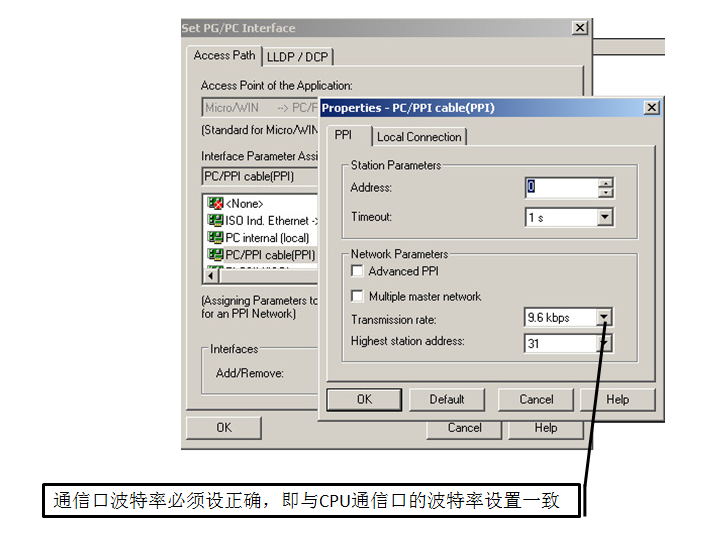

在使用PC Adapter USB时，通信口波特率必须设正确，即与CPU通信口的波特率设置一致，如果不一致通讯将无法建立。

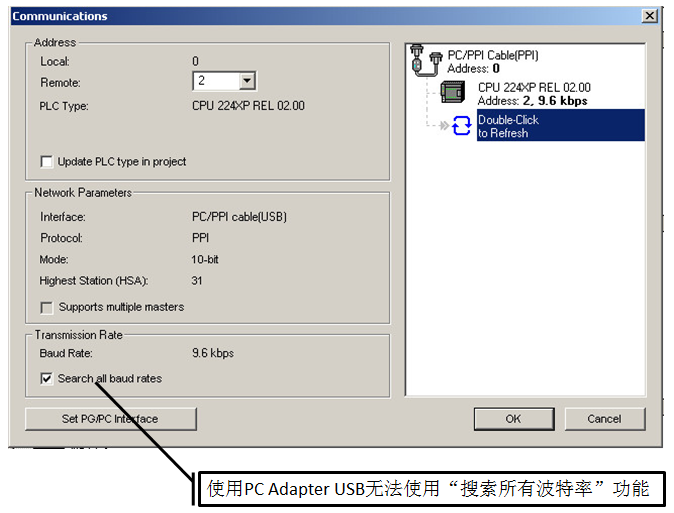

在使用PC Adapter USB时，软件中"搜寻所有波特率"的功能将无法使用，只能把两边的波特率设置成一致，这时才能通讯。
热线常问问题： PC Adapter USB不能下载
答：非西门子电缆或波特率设置不正确
（7）通过CP卡装载程序1）可用于S7-200编程的CP卡包括CP5611（用于PCI总线的PC机），CP5511/ CP5512（用于笔记本电脑），CP5711。以下统称为CP卡。
使用CP卡进行编程通信，应使用MPI电缆或Profibus电缆，连接CPU上的编程口，或者带编程口的网络连接器上的扩展编程口，或者EM277模块上的通信口。
- CP5613不能连接S7-200CPU通信口编程
- CP5611/ CP5512/ CP5611不能在Windows XP Home版下使用
- CP卡与S7-200通信时，不能选择"CP卡（auto）"
- MPI的最低通信速率为19.2K

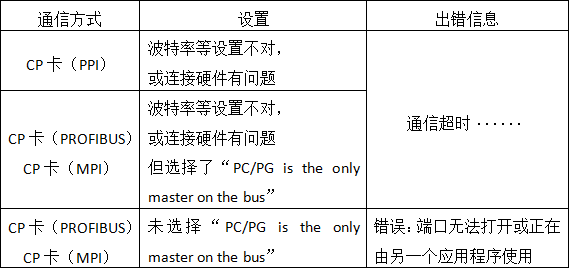

2）CP卡编程通信时的常见错误信息
3）使用CP5711对S7-200PLC的PPI通讯口进行编程通信需要STEP7 Micro/WIN V4.0 SP7或更高版本。CP5711的发货包中包含SIMATIC NET PC软件。

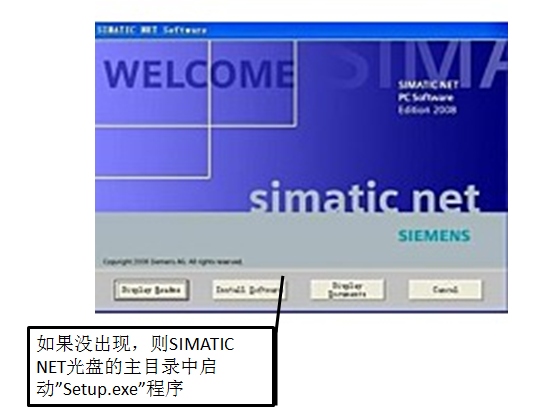

①在计算机的光驱中插入SIMATIC NET安装光盘，等待出现下面的对话框
②遵守安装说明，选择产品"SIMATIC NET PC Software2008"安装准备
（设置PG/PC口图）
（8）通过EM277装载程序1）通过EM277模块的编程方式：
PC/PPI cable
PC adapter USB
CP卡
2）注意：
- 选择"CP卡（PPI）"时，必须在属性中选中"Advanced PPI"；
- 注意检查EM277地址设置开关是否到位，如果重新设置了地址开关，必须重新上电一次；
- 选择"CP卡（PROFIBUS）"和"CP卡（MPI）"方式时，必须在通信卡的属性中选中"PC/PG is the only master on the bus"。
要保证CP243-1和PC机的IP地址在一个网段上。老的CP243-1模块不会自动使用电缆的接线方式，因此直接连接PC机网卡和CP243-1模块时，需要注意网线的类型。但新的CP243-1（6GK7243-1EX01-0XE0）支持自交叉。
在完成以太网向导后，会生成一个子程序：
热线常问问题：CP243-1设置了IP地址后没有生效？
答：需要断电再上电一次
（10）装载程序总结操作步骤：
1) 如果使用的是PC/PPI电缆，设置PG/PC接口，选择通信方式PC/PPI cable(PPI)；在浏览条的"通信"中选择"搜索所有波特率"，然后双击刷新，找到所连接的PLC，即可点击工具栏中的下载按钮进行下载操作。
2) 如果使用PC Adapter USB下载，可选择PPI协议，设置PG/PC接口，选择通信方式PC Adapter（PPI），点击"属性"，波特率与CPU端口保持一致，然后双击刷新，找到所连接的PLC，即可点击工具栏中的下载按钮进行下载操作。
3) 如果使用CP5611（用于PCI总线的PC机）、CP5511/CP5512（用于笔记本电脑）下载，操作方法与PPC Adapter USB类似，但要注意不同协议下的属性设置。
4) 如果使用以太网下载，则必须已经给CP243-1分配了IP地址，通信方式选择TCP/IP->网卡。
5) 上载方式可参考下载方式。
