主要内容：
1、 最大I/O能力
2、 技术参数

（1）最大I/O能力影响因素

S7-200最大I/O能力计算时需要考虑：

• CPU的输入/输出过程变量映像区大小：

128DI/128DO；16AI/16AO（CPU221/222）；32AI/32AO（CPU224以上）

• CPU本体的I/O点数：

CPU221(6DI/4DO)；CPU222(8DI/6DO)；CPU224/CPU224 XP（14DI/10DO）；CPU226(24DI/16DO)

• CPU带扩展模块的数目
• CPU所带只能模块对I/O地址的占用
• CPU的5VDC是否满足所有扩展模块的需要

（2）电源计算

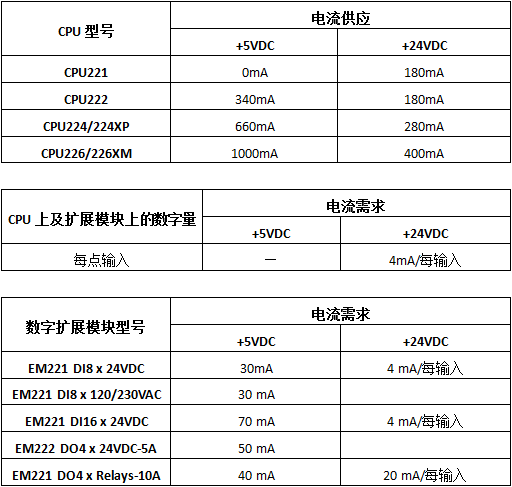

S7-200系统有两种电源，一种是5VDC直流电流，另一种是24VDC直流电流，24V电源较为容易，因为所用的电源模块如果不够，还可以加另外的电源模块来进行扩充；但是5V的电流能力是由CPU自身所能提供的，无法扩展，如CPU221不能提供5V的电流，CPU222是340mA，CPU224/224XP是660mA，CPU226/226XM是1000mA。5V的电流也限制了所带的扩展模块的个数，如数字量扩展模块EM221本身要消耗30mA的5V电流，EM221 DI16 x 24VDC要消耗70mA的5V电流，还有一些智能模块本身也是消耗5V电流的，那么这种5V电流的消耗加起来不能超过CPU所能提供的5V电流的能力，否则CPU将带不动，这也限制了CPU I/O点的个数。

（3）电源计算热线问题分析

产品结构及故障现象：

使用的CPU模块是：CPU224XP，订货号：6ES7 214-2AD23-0XB0；两个6ES7223-1BL22-0XA0，一个6ES7223-1BH22-0XA0，两个EM253；EM253放在最后。

故障现象是：

1）放在最右边（离CPU远的）那个EM253模块上的MG灯闪烁，两个模块调换位置，还是右边的那个模块MG灯闪烁；

2）可以在线，也可以传送空的程序；

3）提示EM253模块的配置不存在，传送配置时不成功。

故障分析：

CPU输出+5V的能力为660mA，而一块6ES7223-1BL22-0XA0为16DI/16DO，消耗160mA的5V电流，一块6ES7223-1BH22-0XA0为8DI/8DO，消耗80mA的5V电流，一块EM253消耗190mA的5V电流。所以系统五个模块需要的5V电流为：160*2+80+190*2=780mA，超过了224XP的驱动能力，而如果只装一块EM253，则模块消耗的5V电流为160*2+80+190=590mA，小于660mA。

解决方案：若必须使用2个EM253，则可换成226的CPU，因为226 +5VDC电流供应可以达到1000mA。

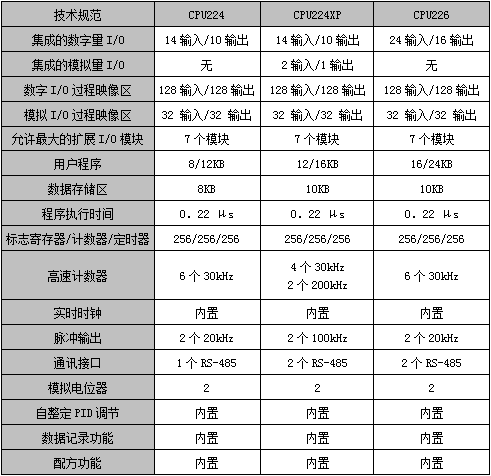

（4）CPU模块技术规范 （5）模拟量模块技术规范

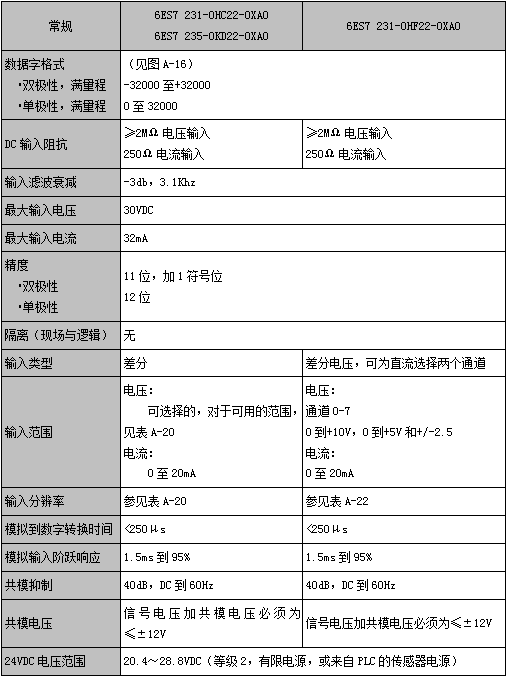

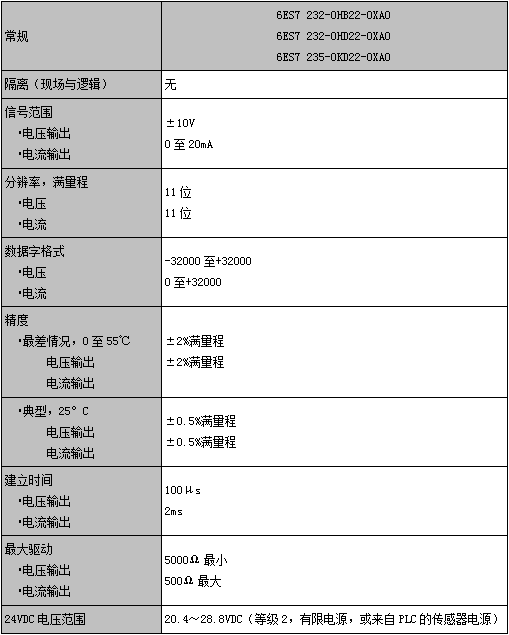

模拟量扩展模块输入规范 模拟量扩展模块输出规范 （6）工作温度
S7-200的工作环境要求为：

• 0°C—55°C，水平安装
• 0°C—45°C，垂直安装
相对湿度95%，不结露

西门子还提供S7-200的宽温度范围产品（SIPLUS S7-200）：

• 工作温度范围：-25°C—+70°C
• 相对湿度： 55°C时98%，70°C时45%
• 其他参数与普通S7-200产品相同

（7）DI/DO响应速度

S7-200对数字量的处理速度受到以下几个因素的限制：

1）输入硬件延时（从输入信号状态改变的那一刻开始，到CPU刷新输入映像区时能够识别其改变的时间）；

2）CPU内部处理时间，包括：读取输入点的状态到输入映像区

3）执行用户程序，进行逻辑运算，得到输出信号的新状态，将输出信号写入到输出映像区

4）输出硬件延时（从输出缓冲区状态改变到输出点真实电平改变的时间）

S7-200处理快速响应信号的对策：

1）使用CPU内置的高速计数器和高速脉冲发生器处理序列脉冲信号；

2）使用部分CPU数字量输入点的硬件中断功能，在中断服务程序中处理；进入中断的延时可以忽略；

3）S7-200拥有"直接读输入"和"直接写输出"指令，可以越过程序扫描周期的时间限制；

4）使用部分CPU数字量输入点的"脉冲捕捉"功能捕捉短暂的脉冲。

（8）实时时钟

在224以上的CPU里集成有硬件的实时时钟，S7-200的硬件实时时钟可以提供年、月、时、分、秒的日期/时间数据。

CPU靠内置超级电容（+外插电池卡）在失去供电后为实时时钟提供电源缓冲：缓冲电源放电完毕后，再次上电后始终将停止在缺省值，并不开始走动。

要设置日期、时间值，使之开始走动，可以：

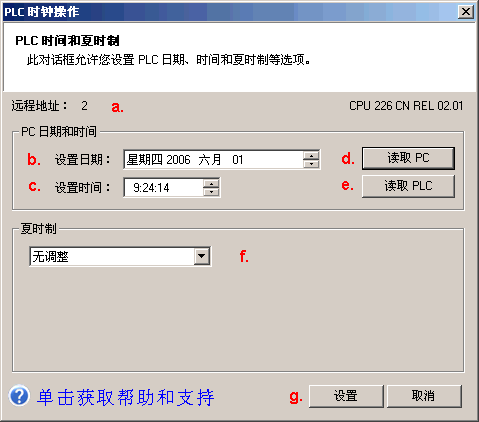

• 用编程软件（Micro/WIN）的菜单命令PLC>Time of Day Clock…，通过与CPU的在线连接设置完成后时钟开始走动；
• 编用户程序使用Set_RTC（设置始终）指令设置

（9）数据保持

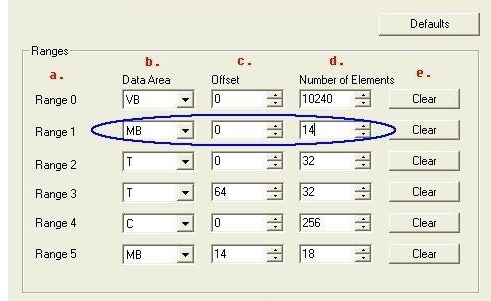

对于一些重要变量，为防止CPU断电以后再上电时产生丢失，S7-200有相应处理方式，可以在系统块中设置断电数据保持的存储区域，如设置V区，字节从VB0开始，10240个字节都设置成这种格式，当CPU发生断电，如果断电时间不是很长，再上电时可通过靠超级电容供电的保持，可以把断电前的数据保持下来。如果断电时间很长，可通过外插电池卡的方式来给CPU的数据保持提供电源（通过电池卡最长可达200天）。

（10）存储区

S7-200CN系列PLC的数据存储区分为如下几类：

• 输入过程映象寄存器：I
• 输出过程映象寄存器：Q
• 变量存储区：V
• 位存储区：M
• 定时器存储区：T
• 计数器存储区：C
• 模拟量输入：AI
• 模拟量输出：AQ
• 局部存储区：L
• 特殊存储器：SM
• 高速计数器：HC
• 累加器：AC
• 顺控继电器存储器：S

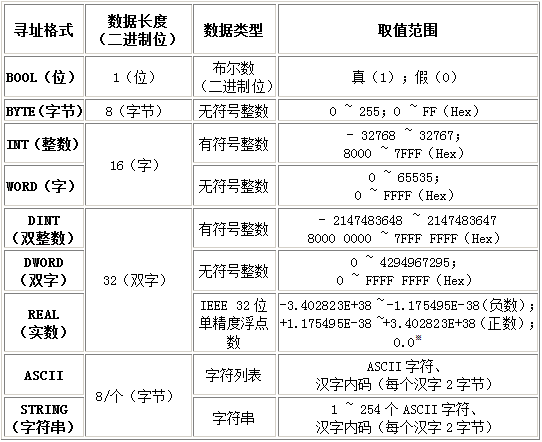

（11）数据格式
