西门子变频器MM440接线绘图

5

1867 产品版区：MM440/430/420/410

文档类型：

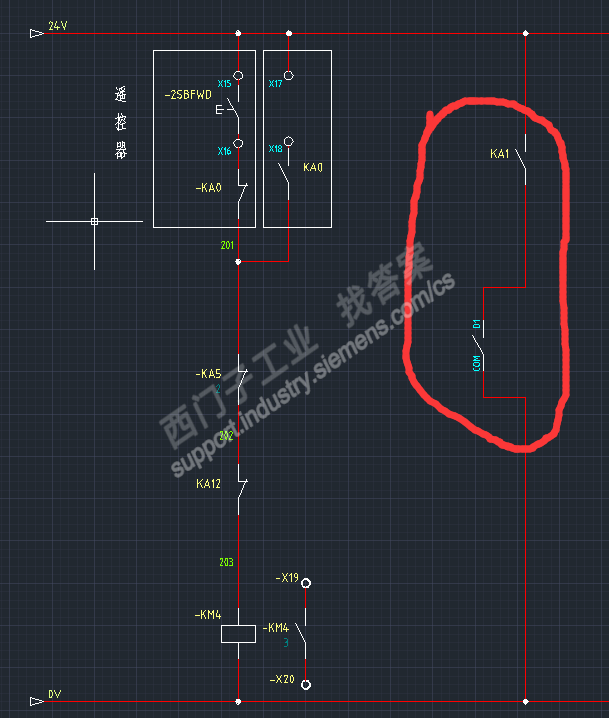

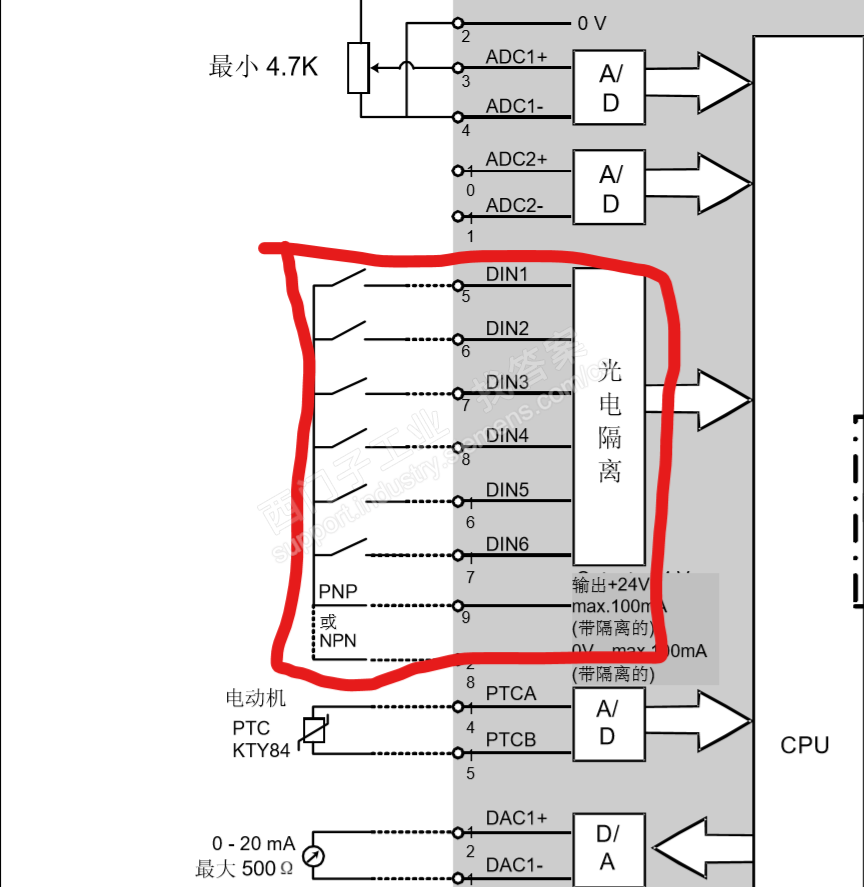

图1是变频器操作手册的接线图，图2是控制电动机启动的原理图，我想问一下原理图这样画对不对，当两个常开触点都闭合时，24V和0V之间应该就接通了，那不就短路了吗？

问题补充：

小程序查看

手机扫码追踪该问题

Ming0000 学长

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

5脚和28脚之间加24V，使用外部电源使用NPN接法，24V接5脚DIN1、0V接28脚，5和28脚之间内部是隔离变换电路，不是短路，可以这么画。

weiyt 资深顾问

被采纳率 29.21% 2019-04-12 14:19

提问者对于答案的评价

暂无评价

Ming0000

被采纳率低 2019-04-12 13:58

最佳答案作者回复

9脚是变频器自身的24V，用外部24V时，需要外部24V的M和28脚内部的M接一起。

weiyt 资深顾问

被采纳率 29.21% 2019-04-12 14:19

查看其他答案

掌握核心 | 工控技术人才进阶之路从这里开始！

等您来回答换一换

{{item.Title}} {{item.Title}}: {{item.CoinValue}}西币 {{item.VisitNum}}人想问
我来答我来答

本版相关问题换一换

{{item.Title}} {{item.Title}}: {{item.AnswerCount}}个回答 {{item.VisitNum}}人关注

其他回答

内部是光耦，画的是简图。
按操作手册接线，确认无误可以正常工作。

用户等级

WWCWWC 大师

被采纳率 33.75% 2019-04-12 14:10 最快回答

修改

删除

举报

加分奖励

把D1和com接入变频器，加个变频简略框图。便于理解

用户等级

nnnn1234 资深顾问

被采纳率 12.91% 2019-04-12 14:43
