数字量输入接线方法

在实际应用中，变频器作为被控设备由外部信号控制启停和调速。控制启停的信号多种多样，主要分为两类：
1. 无源接点（干接点），例如：按钮、开关、继电器、继电器输出的PLC等；
2. 有源接点（湿接点），例如：晶体管输出的PLC（NPN或PNP型）等。

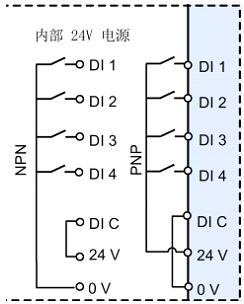

常用接线方式之一：V20由无源接点（干接点）控制，使用变频器内部的24V电源

常用接线方式之二：V20由无源接点（干接点）控制，使用外部24V电源

将外部24V电源的负极与变频器的0V连接（DIC端子）建立等电位，再将外部24V电源正极与无源接点连接后接入变频器即可。

常用接线方式之三：V20 由有源接点（湿接点）控制
PLC为NPN输出（低电平有效）
PLC为PNP输出（高电平有效）

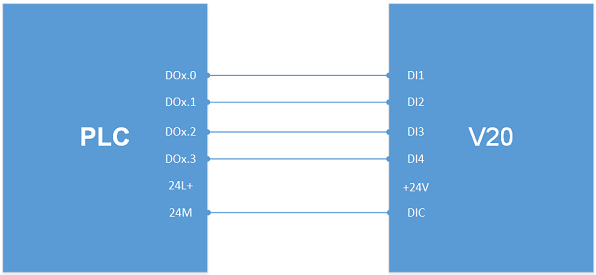

晶体管输出的PLC连接变频器时，先将晶体管输出的电源负极与变频器的0V连接（DIC端子）建立等电位，再将PLC输出信号连接至变频器DI即可。

详细信息请参考：
