在进行PROFINET IO 通信IO控制器/智能设备的过程中，有可能会出现错误，对于PROFIENT通信诊断，有如下三种方法：
通过CPU指示灯状态诊断
通过PLC信息诊断
通过特殊存储器诊断
如果 S7-200 SMART CPU 作为PROFIENT 控制器和 PROFINET IO设备进行通信。可以查看如下表中LED状态查看CPU所处的状态，进行简单的诊断。见表1.所示。
表1.LED指示灯状态诊断CPU状态
| 工作状态 | LED 指示灯 | 说明 | ||
| RUN | STOP | ERROR | ||
作PROFINET控制器工作时 STOP |
灭 | 开 | 1 Hz闪烁 | CPU 处于 STOP模式且任何已组态的PROFINET设备失去连接或收到警告时适用。 |
作 PROFINET控制器工作时 RUN |
开 | 灭 | 1 Hz闪烁 | CPU 处于RUN模式且任何已组态的PROFINET设备失去连接或收到警告时适用 |
作智能设备时 RUN |
开 | 灭 | 1 Hz闪烁 | CPU 处于RUN模式且与上位IO控制器未连接或者组态不匹配时适用 |
从表1.中可以看出：
当 S7-200 SMART 组态为 PROFINET 控制器后，无论CPU出于停止还是运行，失去连接或者出现警告时，ERROR指示灯会以1Hz闪烁。
当S7-200 SMART 组态为 PROFINET 智能设备后，当与上位IO控制器未连接或者组态不匹配时，ERROR指示灯会以1Hz闪烁。
S7-200 SMART作为控制器时，通过PLC信息可以查看相关PROFINET通信故障的诊断信息。
1、通信搜索到CPU
2、菜单栏选择PLC，然后在菜单栏功能区选择PLC,如图1.所示
图1.打开PLC信息
3、打开的PLC信息对话框，如图2所示。
图2.PLC信息
①为系统页面系统对话框显示的：已组态的 PROFINET 设备 (Configured PROFINET device)：PROFINET 设备的状态
状态如下：
不可用 (Not available)：CPU 无法找到设备
正常 (OK)
诊断 (Diagnosis)：报告警告。
②为已经组态的IO设备，点击②可以查看具体某个设备的信息
③为事件日志
④为PROFINET报警
4、点击已经组态的IO设备，查看有关设备的详细信息，如图3.所示
图3.PROFINET设备详细信息
①处显示设备信息，包含、设备名称、设备类型、设备编号、转换后的名称以及IP 地址
②显示设备状态：
不可用 (Not avaliable)：CPU 无法找到设备，设备名称与实际设备不符
正常 (OK)
诊断 (Diagnosis)：报告警告。
③模块状态
该对话框显示插槽中每个模块的状态。模块状态分类如下：
正常 (OK)
错误 (Error)：如果单击"状态"列中的"错误"按钮，则会在右侧显示相应的详细错误信息。
图3中所示错误为，ET200SP插槽1所使用的底座为白色底座，在组态中没有组态启用新的电位组，所以报错
5、通过事件日志查看CPU存储的事件历史记录，包括上电、掉电、错误以及模式跳转等事件。还列出了事件发生时间。显示的事件日志的最大数量为 32。如图4.所示
图4.事件日志

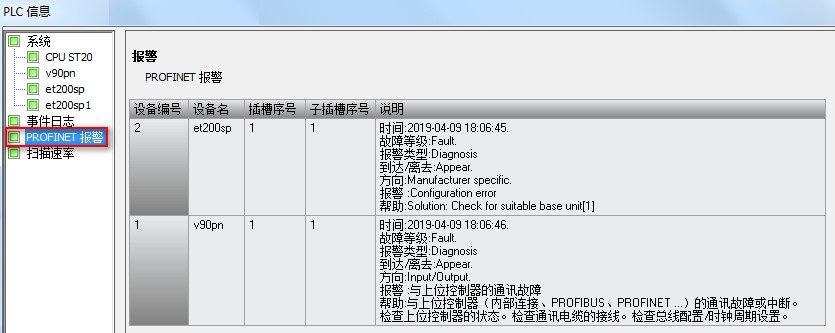

6、查看PROFIENT报警，显示 PROFINET相关的警告信息：设备编号、设备名称、插槽编号、子插槽编号以及警告描述。如图5.所示
图5.PROFINET报警
S7-200 SMART 作为智能设备时，可以通过PLC信息查看智能设备的状态，如图6.所示
图6.智能设备诊断
也可以在事件日志中查看，如图7.所示。
图7.事件日志查看诊断
从V2.4版本开始，S7-200 SMART 预留特殊存储器SMB1807-SMB1935用于PROFINET通信诊断。
注意！如果程序使用的范围为 SMB1800 至 SMB1999 且是在 STEP 7-Micro/WIN SMART V2.3或更早版本中创建的，则程序在 V2.4 将被清除，必须重新编辑程序以使用其它读/写 SM地址。
从V2.5版本开始，S7-200 SMART 预留SM1936.0-SM1937.0用于诊断智能设备和上位控制器的通信连接状态和IO数据状态。
具体存储区分配表2.所示
表2.特殊存储器使用分配
| SM 地址 | 设备编号 | 诊断内容 | 含义说明 | ||
|---|---|---|---|---|---|
SMB1800-SMB1807 |
SMB1800 | 1 | 诊断站点状态 | 每字节的数值 对应每个设备的状态。 |
00H：不提供。 80H：正常。 81H：诊断。（设备已断开连接。） 82H：有错。（设备已连接，但有些模块存在报警。） |
| SMB1801 | 2 | ||||
| SMB1802 | 3 | ||||
| SMB1803 | 4 | ||||
| SMB1804 | 5 | ||||
| SMB1805 | 6 | ||||
| SMB1806 | 7 | ||||
| SMB1807 | 8 | ||||
SMB1808-SMB1871 |
SM 1808.0-1815.7 | 1 | 诊断模块报警状态 | 每个设备8个字节（64位) 每位对应每个模块的报警状态 |
0为正常；1为故障 |
| SM 1816.0-1823.7 | 2 | ||||
| SM 1824.0-1831.7 | 3 | ||||
| SM 1832.0-1839.7 | 4 | ||||
| SM 1840.0-1847.7 | 5 | ||||
| SM 1848.0-1855.7 | 6 | ||||
| SM 1856.0-1863.7 | 7 | ||||
| SM 1864.0-1871.7 | 8 | ||||
SMB1872-SMB1935 |
SM 1872.0-1879.7 | 1 | 诊断模块数据状态 | 每个设备8个字节（64位) 每位对应每个模块的数据状态 |
0为正常；1为错误 |
| SM 1880.0-1887.7 | 2 | ||||
| SM 1888.0-1895.7 | 3 | ||||
| SM 1896.0-1903.7 | 4 | ||||
| SM 1904.0-1911.7 | 5 | ||||
| SM 1912.0-1919.7 | 6 | ||||
| SM 1920.0-1927.7 | 7 | ||||
| SM 1928.0-1935.7 | 8 | ||||
| SMB1936 | SMB1936 | - | 智能设备与 控制器 连接状态 |
每字节的数值 对应每个设备的状态。 |
00H：未组态。 80H：正常。 81H：未连接。（智能设备未连接控制器。） 82H：诊断。（智能设备与控制器已经连接，但智能设备的组态与上位控制器不匹配） |
| SM1937.0 | SM1937.0 | - | 智能设备 IO数据状态 |
IO数据状态 | 0为正常；1为数据错误 |
