下载时以太网口搜索不到CPU怎么办

为何程序下载时搜索不到CPU？

产生此问题的原因有很多，比如安装了360安全卫士、金山卫士以及QQ管家等第三方杀毒软件；或者Windows 操作系统非完整版操作系统，例如安装了GHOST版本的操作系统，其他定制化的操作系统。
可按照如下步骤逐一检查：

  • 检查硬件连接
    网络电缆是否连接好，在 CPU 本体左上角以太网接口处有“以太网状态”指示灯 “LINK” ，此灯常亮表示以太网连接成功。

  • 检查编程设备的 IP 地址是否与 CPU 的 IP 地址在同一网段中
    编程设备必须与 CPU 在同一网段中。S7-200 SMART CPU 预置的 IP 地址为：192.168.2.1。

  • 如果使用STEP 7 Micro/WIN SMART查找CPU无法找到或者可以找到CPU，但是点击“确定”时出现以下对话框，如图1，所示。

    图1. 端口无法打开

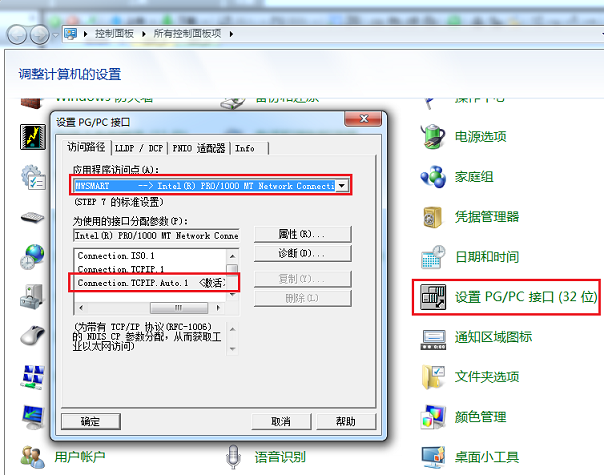

    当编程软件弹出上述对话框时，我们需要在操作系统的控制面板中，打开“设置PG/PC 接口”，确保“MWSMART”应用程序访问点选择的是当前PC机使用的以太网卡，如图2.所示。

    图2. 设置MWSMART 应用程序访问点

  • ping指令确认电脑是否和CPU物理连接正常
    注意：电脑的IP地址需要和CPU的IP地址在同一网段

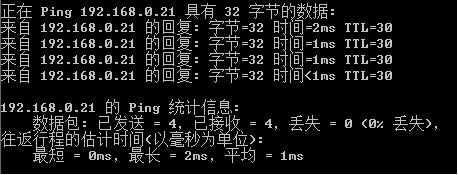

    如果ping结果显示类似如下图3.，表示物理连接没有问题。

    图3.ping物理连接正常
    如果ping结果显示如下图4.，则要检查IP地址设置和网线，电脑网卡及CPU网络接口。

    图4.ping物理连接不正常

  • 检查360安全卫士、金山卫士以及QQ管家等软件是否对操作系统的启动进程进行了优化设置，是否禁用了西门子软件所需的应用进程。
    图5.中PNIOMGR进程不能被禁用，如果禁用将导致搜索不到S7-200 SMART CPU。需要恢复启动该进程，并重启再次电脑测试。

    图5.PNIOMGR进程被禁用

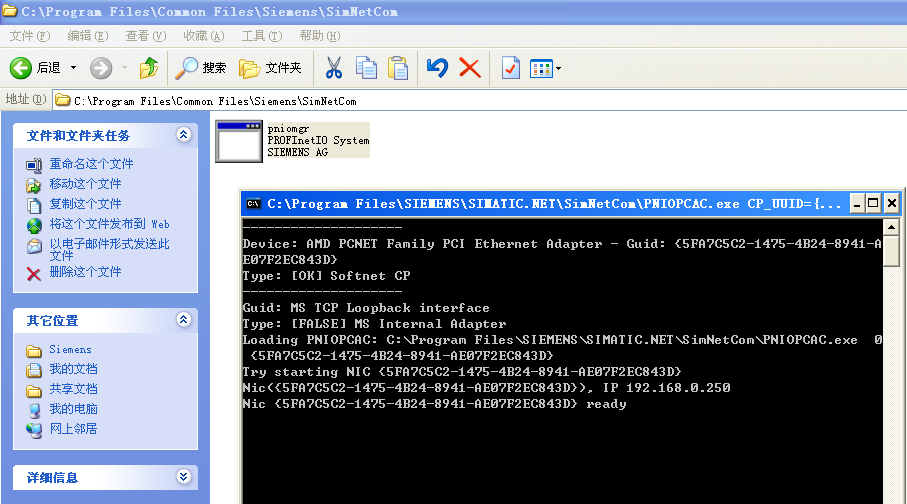

    另外，我们也可以手动启动该进程，然后在测试能否搜索到S7-200 SMART CPU ，如图6.所示。PNIOMGR进程默认存放路径C:\Program Files\Common Files\Siemens\SimNetCom（Windows XP 操作系统）
    或C:\Program Files\Common Files\Siemens\Automation\Simatic OAM\bin（Windows WIN7操作系统）。

    图6.手动启动PNIOMGR进程

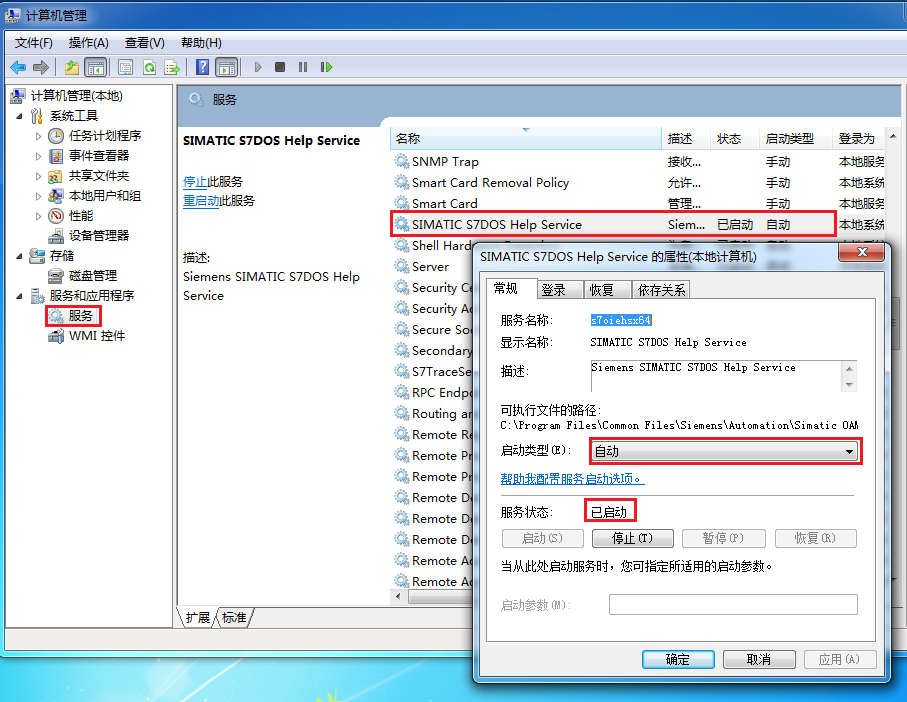

  • 在计算机管理的服务中，找到SIMATIC S7DOS HELP SERVICE或者S7DOS HELP SERVICE等服务，需要确保该服务为自动状态并且已经启动，如图7.所示。

    图7.S7DOS HELP SERVICE需要被启动

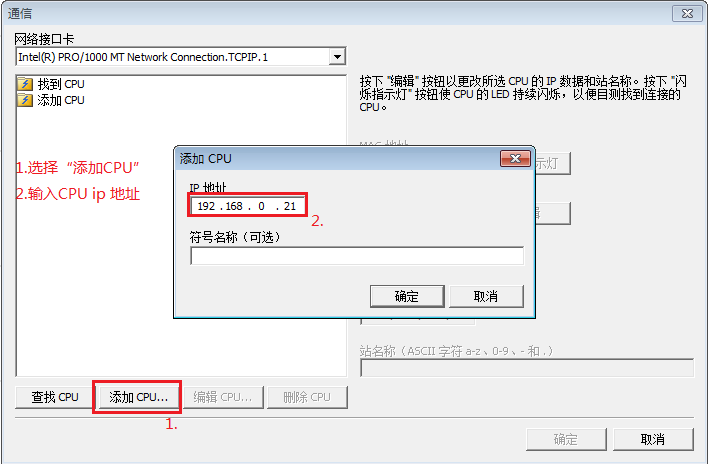

  • 检查以上步骤，如果依然查找不到CPU，如果已经知道CPU IP 地址的情况下，可以通过直接添加CPU的IP地址的方式来连接，如图8. 所示。

    图8.添加CPU方式

  • 以上方法都无法奏效的情况下，可以考虑更换操作系统或者电脑测试 。

    • 无应用程序访问点怎么办

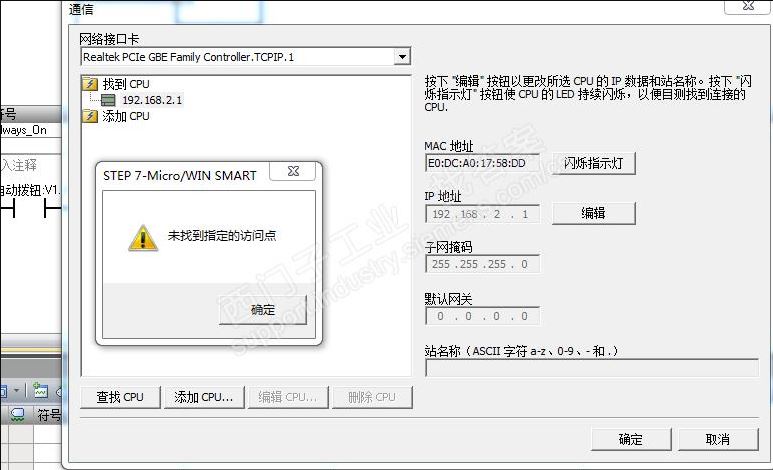

    当使用编程软件搜索PLC时，有时会出现“未找到指定的访问点”，一般是由于软件和系统不兼容或者软件之间存在冲突导致。

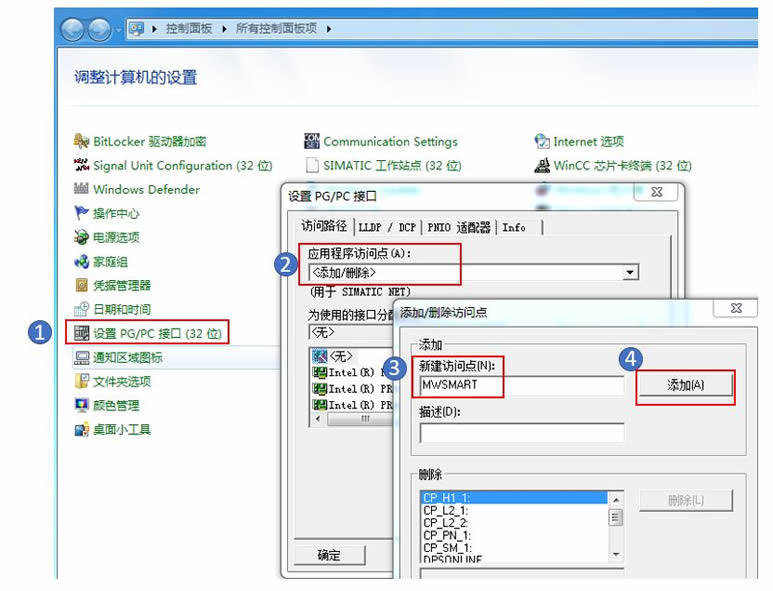

    打开计算机控制面板，选择“设置PG/PC接口”，在应用程序访问点中查看是否有访问点“MWSMART”，若有则选择该访问点，若没有则手动添加MWSMART访问点。

    RS485 端口无法搜索到 CPU怎么办

    S7-200 SMART V2.3 CPU 系列包含十二种 CPU 型号，分为两条产品线：紧凑型产品线和标准型产品线。
    紧凑型 CPU 四种: CPU CR20s、CPU CR30s、CPU CR40s 和 CPU CR60s ,V2.3 版本不适用于 CR40 和 CR 60 CPU，即 CR40 和 CR60 的 CPU 固件版本只到 V2.2 版本，V2.3 版本 CPU 中不包含。
    标准型 CPU 八种：ST （ST20、ST30、ST40、ST60 ) 和 SR ( SR20、SR30、SR40、SR60 )

    S7-200 SMART 编程软件及 CPU 固件，从 V2.3 开始支持通过 RS485 端口使用 USB-PPI （订货号：6ES7 901-3DB30-0XA0）编程电缆下载程序的功能。

    紧凑型 CPU 无以太网端口，仅 CPU 本体集成一个 RS485 端口，此端口作为 CPU 的唯一编程端口。使用 STEP 7 Micro/WIN SMART 和 USB-PPI 电缆可以进行上传和下载程序、监控程序、执行固件更新。
    紧凑型 CPU 没有 microSD 读卡器或任何与使用 microSD 卡相关的功能，不支持使用 microSD 卡。

    标准型 CPU 各个固件版本均支持使用以太网端口进行下载程序；如果通过 RS485 端口使用 USB-PPI 电缆下载程序，需要保证编程软件及 CPU 固件版本均在 V2.3 及以上。

    通过 RS485 端口使用 USB-PPI 电缆下载程序，搜索不到 CPU

    按照如下步骤进行检查：

    1.S7-200 SMART V2.3 编程软件，首次安装完成后，必须要重启电脑，然后再使用软件操作。

    2.关闭杀毒软件

    3.检查是否满足使用编程软件通过 RS485 端口进行下载程序的前提条件：
    a、编程软件使用 V2.3 及以上版本。
    b、要更新固件的硬件，实际固件版本为 V2.3 或更高版本的模块的固件。
    c、如果使用编程电缆需要使用 USB-PPI 电缆,订货号：6ES7 901-3DB30-0XA0；不支持使用 RS232 / RS 485 编程电缆更新固件，订货号：6ES7 901-3CB30-0XA0。

    4.核实使用的CPU类型及下载程序方法对应情况如表1.所示：

    CPU固件更新 ST SR CR CRs
    以太网网线 X X X --
    USB-PPI电缆 C C -- X
    表1.CPU类型及下载程序方法

    X：表示支持
    -- : 表示不支持
    C : 表示固件版本在 V2.3 及以上支持

    5.检查操作步骤是否正确或者有遗漏，参考文档：如何下载

    6.使用第三方编程电缆无法保证通信效果



    常见问题

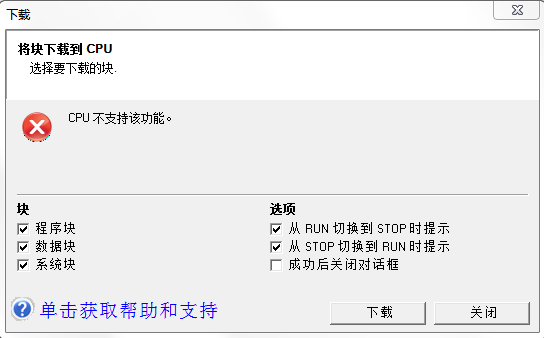

    标准型 CPU 使用 USB-PPI 电缆可以搜索到 CPU，下载时报错 “ CPU 不支持该功能 ”？

    首先标准型 CPU 在任何固件版本都支持使用以太网口进行编程下载程序；
    如果使用 USB-PPI 电缆下载程序出现报错，使用以太网线连接 PLC ,查看 PLC 信息，检查 CPU 实际固件版本。如果是不是 V2.3 版本，使用存储卡升级固件到 V2.3 及以上，才可以使用 USB-PPI 电缆下载程序。否则有可能出现上图报错。

    CPU 实际固件在 V2.3 及以上，但是在虚拟机中使用 USB-PPI 电缆搜索不到 CPU？
    1、安装完毕编程软件后，需要重启电脑后，再使用编程软件
    2、检查是否与虚拟机设置相关，参考链接：PC Adapter USB(A2)在虚拟机中的连接，保证插接电缆后，电脑可以识别到 USB-PPI 电缆
    提醒注意，参考链接旨在提供虚拟机中设置，实际 S7-200 SMART 使用 RS485 端口下载, 编程电缆只能使用USB-PPI 电缆,订货号：6ES7 901-3DB30-0XA0，不能使用 PC Adapter 或者 PC Adapter USB A2
