注意：要保证CP243-1和PC机的IP地址在一个网段上 。CP243-1模块不会自动适应电缆的接线方式，因此直接连接PC机网卡和CP243-1模块时，需要注意网线的类型。
要实现用以太网对S7-200 CPU编程，你需要有：
首先你需要用STEP 7-Micro/WIN 软件，在Tools > Ethernet Wizard（以太网向导）中对CP243-1进行配置，为其设定IP地址、子网掩码等。
在完成以太网向导后，会生成一个子程序，如下图：
图1. 以太网控制子程序
在程序中用SM0.0调用这个子程序，生成如下程序：
图2. 调用以太网控制程序
将此程序下装到CPU中，然后将CPU重新上电，并运行，此时对以太网的配置开始生效。
最后在MICRO/WIN软件中，进入Set PG/PC Interface，设定为TCP/IP通信接口，即可进入Communications（通信）中与CPU编程通信。
在实际的生产环境中，经常有多个 PLC 一起控制和完成生产过程，PLC 之间需要进行通信以完成信息交互，通信方式往往采用以太网通信，例如 S7、TCP、Modbus TCP 等，但上述这几种通信方式并非实时通信，且需要用户自己编写通信程序。
S7-200 通过CP243-1与S7-200 SMART PLC 之间的S7通信也是可以成功的，但是需要S7-200侧作为客户端组态以太网向导。
S7-200 SMART PLC V2.1 版本以及以上才支持与S7-200 之间的S7通讯。
本文采用一个S7-200 加上CP243-1，一个S7-200 SMART PLC为例，介绍他们之间的S7通讯。
硬件：
① S7-200 CPU
② CP243-1(6GK7 243-1EX01-0XE0 )
③S7-200 SMART CPU(固件V2.1/V2.2/V2.3)
④ PC (带以太网卡)
⑤ TP以太网电缆
软件：
① STEP 7 Micro/WIN V4.0 SP9
② STEP 7 Micro/WIN SMART V2.4
所完成的通信任务：

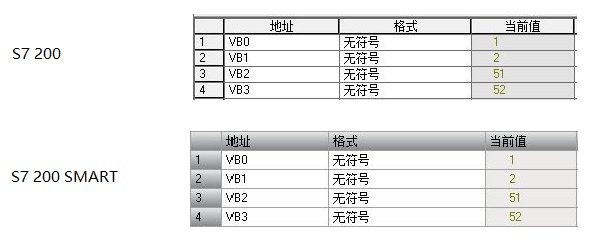

① S7-200 (192.168.0.111) VB0开始的两个字节的数据发送到 S7-200 SMART(192.168.0.61) 的VB0开始的2个字节的数据 。
② S7-200 (192.168.0.111) VB2开始的两个字节获取S7-200 SMART(192.168.0.61) 的VB2开始的两个字节的数据 。
首先，通过编程电缆使PC机与S7-200的通信，然后选择工具中的以太网向导配置界面，如图1所示：
图 1 以太网向导配置
进入到向导配置界面中，将会看到如图2所示的界面。点击“读取模块”即可读出CP243-1的模块信息，然后双击模块信息，将模块位置添加成功。
图2 模块位置读取
选择模块相匹配的版本，本例中的CP243-1模块型号为6GK7243-1EX01-0XE0，如下图3所示：
图3 模块版本选择
每个CP243-1模块都需要配置一个IP地址，如图3的界面所示。IP地址的设置需要在指定的对话框中进行设置。
图4 IP地址分配界面
模块命令字节：CP243-1模块需要占用一个QB字节，该字节的地址不能任意填写，需要进行计算（如果通过自动读取模块位置的方式则会自动计算）。计算的规则就是从CPU本体的输出字节开始计算，依次排列到CP243-1的模块位置即可；
对等链接：组态CP243-1进行S7连接的连接数量的设置，通过S7连接可以与通信伙伴进行读写数据操作。
图5 设定QB字节地址及连接数目
选择此为客户机连接，TSAP是Transport Service Access Point的缩写，表示的是连接资源的地址,与S7-200 SMART通讯可设置为：
1、02.00
2、02.01
3、03.00
4、03.01
本例中设置的为02.00。输入S7-200 SMART 侧的IP地址:192.168.0.61。点击数据传输按钮进入数据交换的定义。
图6 连接设置
选择"数据传输"标记，并单击"新传输"按钮进行配置：选择是读取数据还是写入数据，填写通讯数据的字节个数，填写发送数据区和接收数据区的起始地址。
本例中为将S7-200的VB4000传送到S7-200 SMART CPU的VB4000；
S7-200 VB4001获取S7-200 SMART的VB4001的数据 。
图7 定义数据传输
选择CRC校验,使用缺省的时间间隔30秒,点击下一步按钮。
图8 使用CRC
填写模块所占用的V存储区的起始地址。注意不要和程序中的其他地址冲突。
图9配置存储区
完成以太网向导配置后需要在程序中调用以太网向导所生成的ETHx_CTRL和ETHx_XFR, 然后，将整个项目下载到S7-200 CPU。
对于S7-200的同一个连接的多个数据传输，不能同时激活，必须分时调用。下面的程序就是用前一个数据传输的完成位去激活下一个数据传输，如图10.图11. 所示

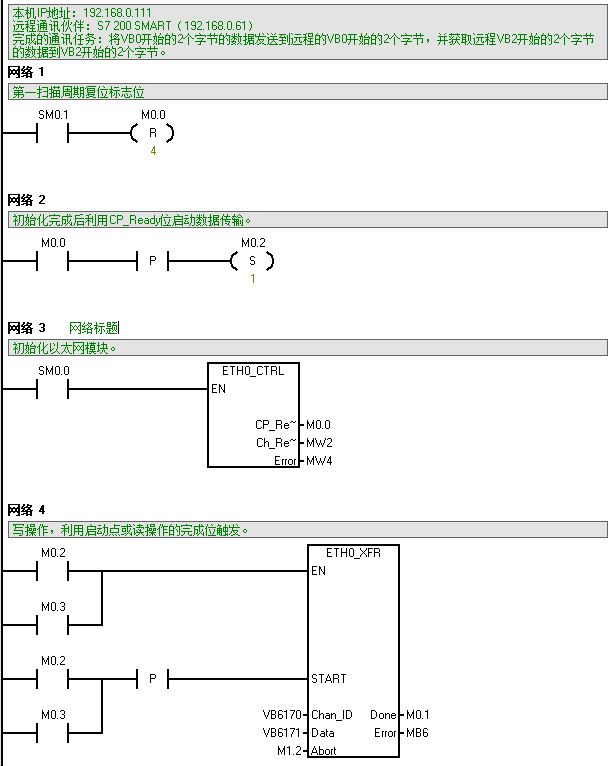

图10 S7-200程序段1

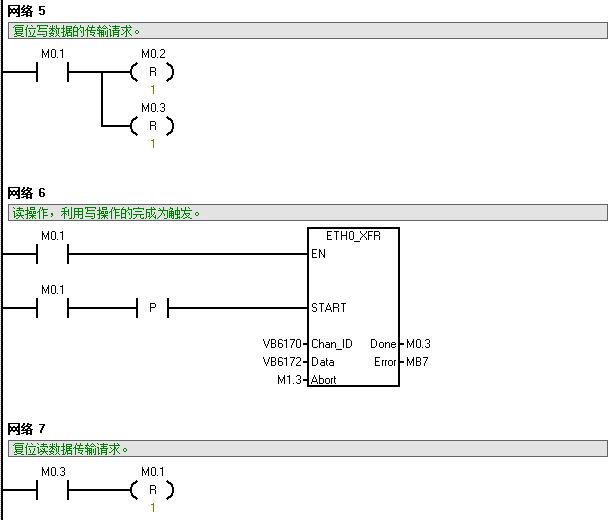

图11 S7-200程序段2
以上描述，可参考例程：
S7-200 SMART作为服务器，不需要额外做通讯编程，此处不增加例程，只需注意S7-200 SMART CPU的IP设置为192.168.0.61。
S7-200 SMART 做服务器不用编写任何程序。
图12 设置IP地址
本例程仅供参考，程序中的CPU版本、类型可能与用户实际使用不同，用户可能需要先对例子程序做修改和调整，才能将其用于测试。本例程的作者和拥有者对于该例程的功能性和兼容性不负任何责任，使用该例程的风险完全由用户自行承担。由于它是免费的，所以不提供任何担保，错误纠正和热线支持，用户不必为此联系西门子技术支持与服务部门。
