S7-1200 SCL PEEK 和 POKE 指令使用

使用S7-1200 SCL 编程语言的 PEEK 和 POKE 指令，可以实现对 I/O、M 存储器和数据块的读取或写入。 而通过 POKE_BLK 指令，还可以实现数据区域的复制或移动。

指令适用条件：

• 只用于 SCL 编程语言；
• 软件从STEP7 Basic/Pro V11 SP2起；
• S7-1200 CPU 固件从 V2.2起；
• 适用操作数，I、Q、M、DB、接口区变量；
• DB 必须为“标准与 S7-300/400 兼容” 的访问方式。

本文生成环境：

• 硬件，CPU1214C V2.2
• 软件，Windows 7 Professional SP1 32位和 STEP7 V11 SP2 Update 5

一、项目生成方法：

（1）创建 S7-1200 项目文件
在 STEP7 V11 创建新项目 PEEK-POKE，双击“添加新设备”在项目中添加 S7-1200 PLC_1，CPU 1214C DC/DC/DC。

图一 添加新设备

（2）添加 SCL 逻辑块

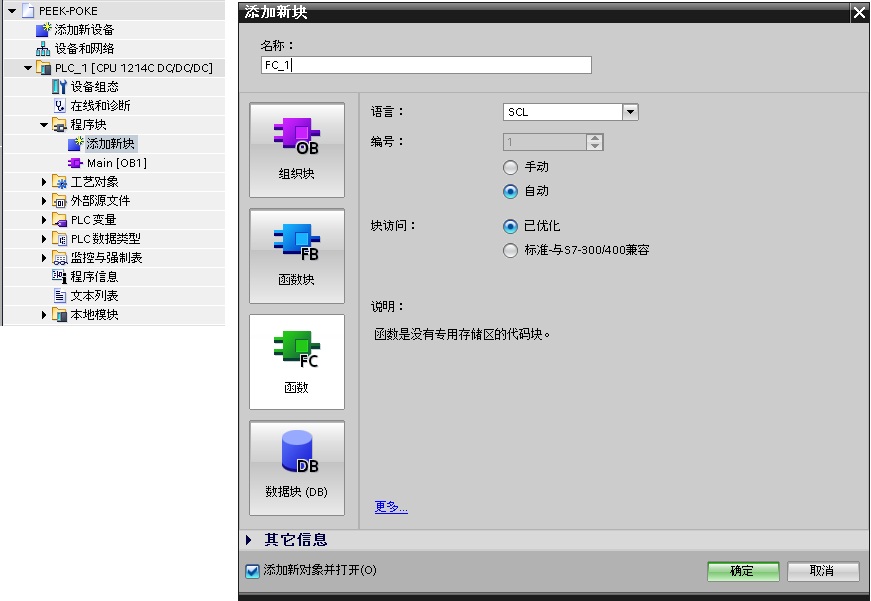

展开 PLC_1，双击“程序块”中的“添加新块”，选择语言“SCL”，添加 FC 块，名称为 FC_1 。

图二 添加新块

（3）添加 PEEK、POK E指令
双击 FC_1 打开 SCL 逻辑块，将指令的“基本指令 / 移动操作”中 PEEK、POK E指令拖入程序编辑区。

图三 添加指令

二、PEEK 指令

PEEK 指令用来读取输入（I）、输出（Q）、存储器（M）或数据块（DB）变量，支持位、字节、字、双字操作。PEEK指令将获取的数据值以返回值的方式赋值给对应的变量。

PEEK_BOOL，读位变量，指令格式。

图四 PEEK_BOOL

PEEK (_BYTE) ，读字节变量，指令中BYTE 类型可省略，指令格式。

图五 PEEK_BYTE

PEEK_WORD，读字变量，指令格式。

图六 PEEK_WORD

PEEK_DWORD，读双字变量，指令格式。

图七 PEEK_DWORD

参数area，根据数据所在区域的不同有四种取值。

图八 PEEK参数area

2、示例程序

将 M0.1 的状态值读取到 Tag_15（M0.7），执行结果如下：

图九 PEEK_BOOL

如下程序 FC9 是字节寻址，执行 FC9，将 MB10 的值读取到 MB1：

图十 PEEK_Byte（PEEK）

如下序 FC10 是字寻址，执行 FC10，将 MW30 的值读取到 MW32：

图十一 PEEK_Word（PEEK）

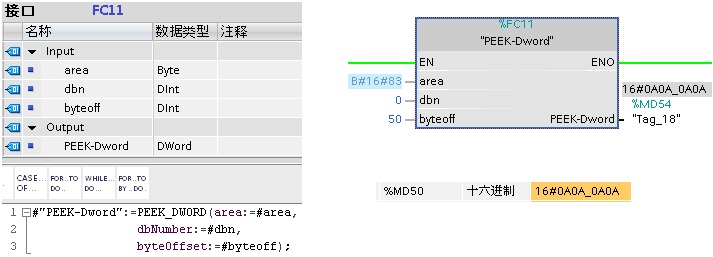

将 MD50 的值读取到 MD54 ，程序 FC 11，执行结果如下：

图十二 PEEK_DWord（PEEK）

（2）PEEK 指令 – DB 寻址：

使用 PEEK 指令编写程序 FC3，实现对 DB5 中的数据位、字节、字、双字的读取。

图十三 DB寻址

测试结果如下图：

图十四 DB寻址测试

三、POKE 写指令

POKE 指令可以用来对输入（I）、输出（Q）、存储器（M）或数据块（DB）变量地址进行写操作，不仅支持位、字节、字、双字操作，还可以区域操作，实现区域数据移动。
POKE 指令，可在指令体内将结果传递给对应变量。

POKE 位操作：

图十五 POKE 位操作

POKE 字节、字、双字操作：

图十六　POKE字节、字、双字

将源数据块、I/O 或存储区从 byteOffset 开始的“count”个字节，写入目标数据块、I/O 或存储区 byteOffset 开始的区域。

图十七　POKE_BLK

注：

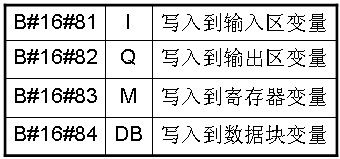

数据区域参数 area，根据要写入的数据所在区域不同有四种取值。

图十八 POKE参数area

2、示例

使用 POKE 指令编写程序 FC13 ，将 MB2 6的值写入 MB20，程序执行如下：

图十九 POKE写字节

使用 POKE 指令编写程序 FC14 ，将 MW2 的值写入 MW60，程序执行如下：

图二十 POKE字操作

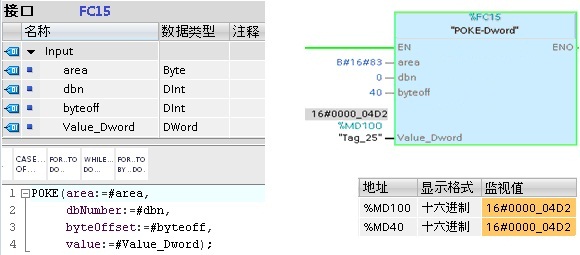

使用 POKE 指令编写程序 FC15 ，将 MD100 的值写入 MD40，程序执行如下：

图二十一 POKE双字操作

（2）POKE_BOOL 指令，写M位存储器：

使用 POKE_BOO L指令编写程序 FC12 ，将 M0.1 的值写入 M10.1：

图二十二 POKE_BOOL

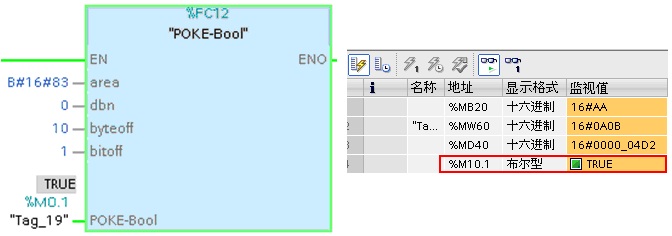

调用 FC12 执行结果：

图二十三 POKE_BOOL测试结果

（3）POKE_BLK， 写存储区示例：

使用 POKE_BLK 指令编写程序 FC8，将 DB2.DBB3 2开始的12个字节的值写入 MB100 开始的地址，程序执行如下：

图二十四 POKE_BLK
