配方数据的管理

配方数据文件以 CSV 格式存储在永久性存储器中。 可以使用以下两种方法查看、管理配方数据:

1. 通过内置的 PLC Web 服务器功能;

2. 通过电脑查看 PLC 存储卡中的配方文件;

S7-1200 SIMATIC 最新存储卡订货号如下:

订货号 容量
6ES7954-8LC03-0AA0 4MB
6ES7954-8LE03-0AA0 12MB
6ES7954-8LF03-0AA0 24MB
6ES7954-8LL03-0AA0 256MB
6ES7954-8LP03-0AA0 2GB
6ES7954-8LT03-0AA0 32GB

使用 PLC Web 服务器查看配方数据

激活CPU的Web服务器功能,则可以使用电脑网口连接CPU的PROFINET接口或者扩展CP1243-1的网口,然后使用电脑的IE浏览器访问 PLC 内置的 Web 服务器。

1.启用 Web 服务器

在目标 CPU 的设备配置中启用 Web 服务器,具体参考Web服务器配置。

使用配方功能,需要具有“读取文件”和“写入/删除文件”功能。若要求更多访问功能,可以勾选相应权限。本例中只用默认用户,实际可以根据需要设置用户及权限,如图 1 所示:

图1.定义 Web 服务器的用户权限

2. 通过 PROFINET 网络将 PC 连接到 PLC

通常情况下,电脑网口网线或通过交换机连接CPU的PROFINET接口或者扩展CP1243-1的网口。

3. 登录内置 Web 服务器

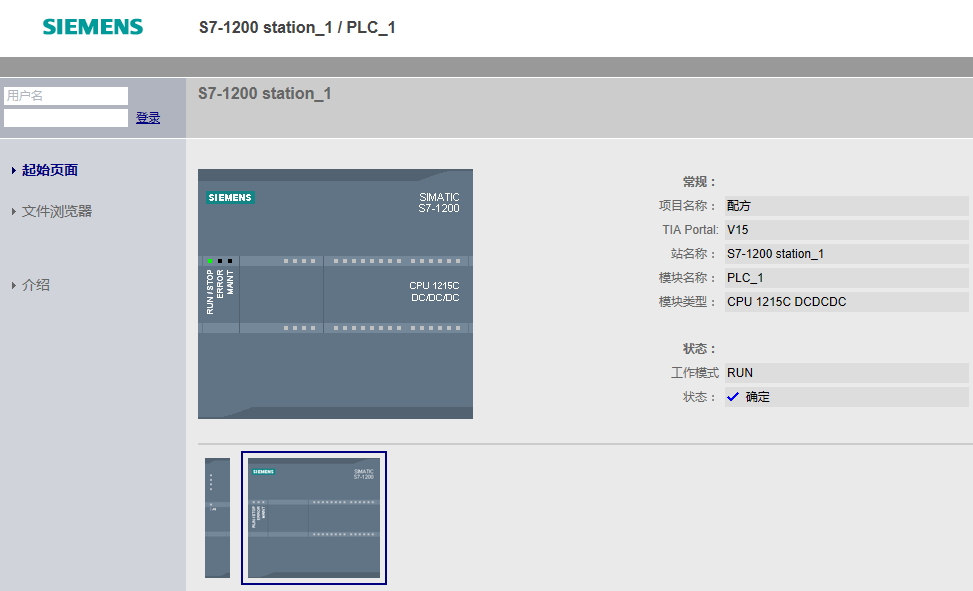

在 IE 浏览器地址栏中,本例中输入 192.168.1.3 或者输入 CP1243-1的 192.168.1.28。通过 Web 服务器的文件浏览器页面来读取配方数据文件, 浏览器操作界面如图 2 所示:

图2.Web 服务器的用户界面首页

在左侧项目栏中,选择"文件浏览器",如图 3 所示:

图3.Web 服务器的文件浏览器页面

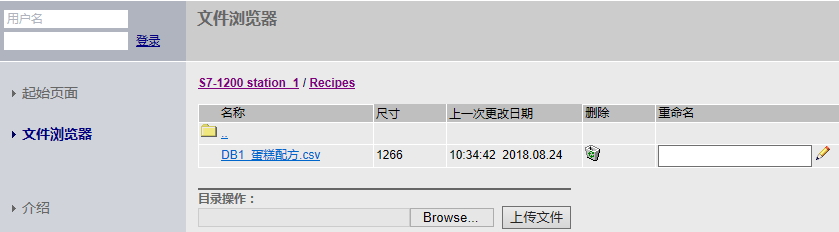

进入"Recipes"文件夹后,即看到与 PLC 设置的配方数据块名称相同的配方数据文件,如图 4 所示:

图4.配方数据文件名称

此时左键单击csv文件即可以下载,下载后记得点击删除按钮,将该配方文件删除。

注意:如果配方DB名称含有中文字符,例如本例的"DB1_蛋糕配方",如果TIA PORTAL版本在V14以前,则无法下载,可以通过右边重命名为只有字母和数字的名称后下载,修改后上传文件前,需要将文件名改为原来正确的名字。

TIA PORTAL版本V14及其以后,中文名称的文件可以下载,但是下载的文件名将为乱码,本例中如图5所示。保存至本地前将文件名改为正确的名字。

正因如此,建议配方DB名称最好不出现中文。

图5.下载乱码文件名

4.编辑配方文件

配方条目名称的编码,String,WString数据类型的编码各有不同,如果需要导出变量到CSV文件编辑会带来以下问题,注意:

1. 不要在配方中使用WChar与WString数据类型。

2. 如果配方条目名称中出现中文,或果配方条目的String类型出现中文,都不要使用Excel进行编辑,例如本例。

3. 配方条目名称中出现中文,与配方条目的String类型出现中文,不要同时出现。

所以最好在配方中不出现任何中文,这样导入导出不会出现任何问题,还可以使用Excel进行编辑。否则就需要使用ASCII编辑器,例如Windows自带的文本文档,或者本例中使用的Notepad++。

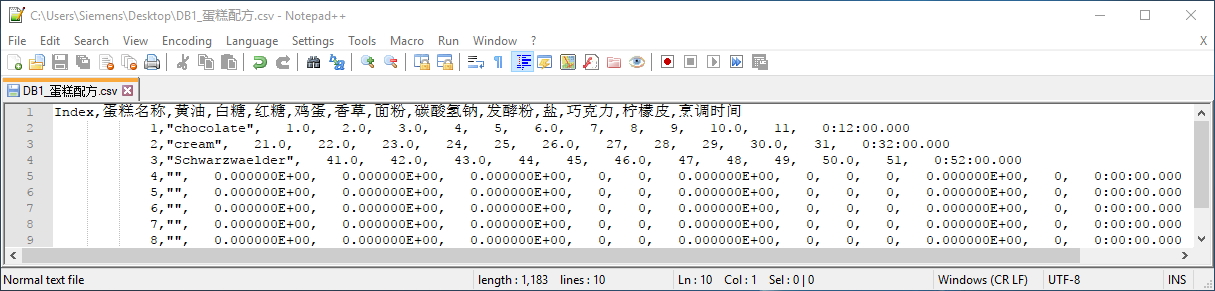

编辑好的CSV如图6所示。

图6.CSV文件

在修改时需要注意:

1. 配方DB包含的条目数不能再增加,数组的限值限制了配方的条目数。

2. 只能修改配方内容,不要修改第一行的配方条目名称以及第一列的索引。

3. 使用ASCII编辑器容易数据错位,所以最好配方全部内容使用英文字母+数字,然后使用EXCEL等工具编辑。

5.上载配方文件

编辑好配方文件,即可以上载该文件,如图7所示。

图7.上载修改的CSV文件

查看 PLC 存储卡中的配方

如果 S7-1200 CPU 中插入了存储卡,则可以取出该存储卡,然后将该卡插入 PG/PC 上的标准 SD 卡槽或 MMC 卡槽中。在 Windows 资源管理器中导航至存储卡中的 \Recipes 目录,复制配方文件到PC的本地驱动器中,使用ASCII编辑器或者Excel 打开即可。 操作步骤如下:

1. 将插好 S7-1200 存储卡的读卡器插入 PC,以U盘形式打开该卡,全选删除所有文件。

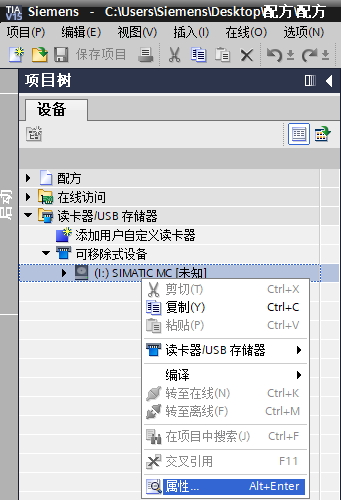

2. 在 TIA PORTAL 软件中按照以下路径和方法打开存储卡:“项目树”→“读卡器/USB 存储器”→“鼠标选中需要打开的存储卡盘符”(如下图所示的 I:)→“鼠标右键”→属性”,如图 8所示:

图8.打开读卡器

3. 鼠标选中“属性”后打开存储卡,设置卡类型:程序。如图9 所示:

图9.设置“程序卡”

4. 将该卡插入S7-1200卡槽,下载程序后,程序即保存到程序卡中。

5. 配方数据块使用指令导出后,会在存储卡中生成对应的配方文件,例如本例中的“DB1_蛋糕配方.csv”。

6. CPU断电,将存储卡取出,将插好 S7-1200 存储卡的读卡器插入 PC,以U盘形式打开该卡,打开 \Recipes 目录,找到配方文件。本例中和图6问题相同,中文名称出现乱码,如图 10 所示。但是这里注意,不要修改该名称。

图10.程序卡文件夹

7. 此时即可以对该配方文件进行编辑,编辑文件注意事项参见通过Web导出的步骤4,编辑后重新拷贝回\Recipes文件夹,执行配方导入指令。
