数据日志的使用

数据日志文件以 CSV 格式存储在永久性闪存中。 可以使用以下两种方法管理、查看数据日志:

1. PLC Web 服务器功能;

2. 查看 PLC 存储卡中的数据日志;

S7-1200 SIMATIC 存储卡如下:

存储卡
订货号
SIMATIC MC 4 MB
6ES7 954-8LC03-0AA0
SIMATIC MC 12 MB
6ES7 954-8LE03-0AA0
SIMATIC MC 24 MB
6ES7 954-8LF03-0AA0
SIMATIC MC 256 MB
6ES7 954-8LL03-0AA0
SIMATIC MC 2G
6ES7 954-8LP03-0AA0
SIMATIC MC 32G
6ES7 954-8LT03-0AA0

使用 PLC Web 查看数据日志

如果 PLC PROFINET 端口和 PC 连接到网络,则可使用 PC Web 浏览器访问内置 PLC Web 服务器。操作步骤如下:

1.启用Web服务器功能

在目标 CPU 的设备配置中启用 Web 服务器,“设备视图”->“鼠标选中CPU”->“属性”->“Web服务器”->“启用模块上的Web服务器”前打钩。如下图1所示:

图1.启用Web服务器

2.设置用户密码和权限

在“WEB服务器内”功能内,设置用户名和密码,选择“读取文件”和“写入/删除文件”访问权限,如图2所示。

图2.设置WEB服务器用户密码和权限

3. PC端登录内置 Web 服务器

通过 PROFINET 网络将 PC 连接到 PLC。然后通过PC访问标准 Web 页面,在Web浏览器地址栏中输入 S7-1200 CPU 的 IP 地址(如192.168.0.12)。登录 Web 服务器,如下图3所示:

图3.登录WEB服务器

4. WEB服务器数据日志管理

登录后可在 Web 服务器的 文件浏览器->DataLogs文件夹内查看到数据日志,并且可下载、删除或重命名数据日志文件。如下图4-5所示:

图4.浏览数据日志

图5.查看数据日志

5. 下载并查看数据日志

将数据日志文件下载到 PC 后,可使用电子表格应用程序(如 Microsoft Excel)打开 .csv 文件,查看写入的每条数据记录。如下图6-8所示:

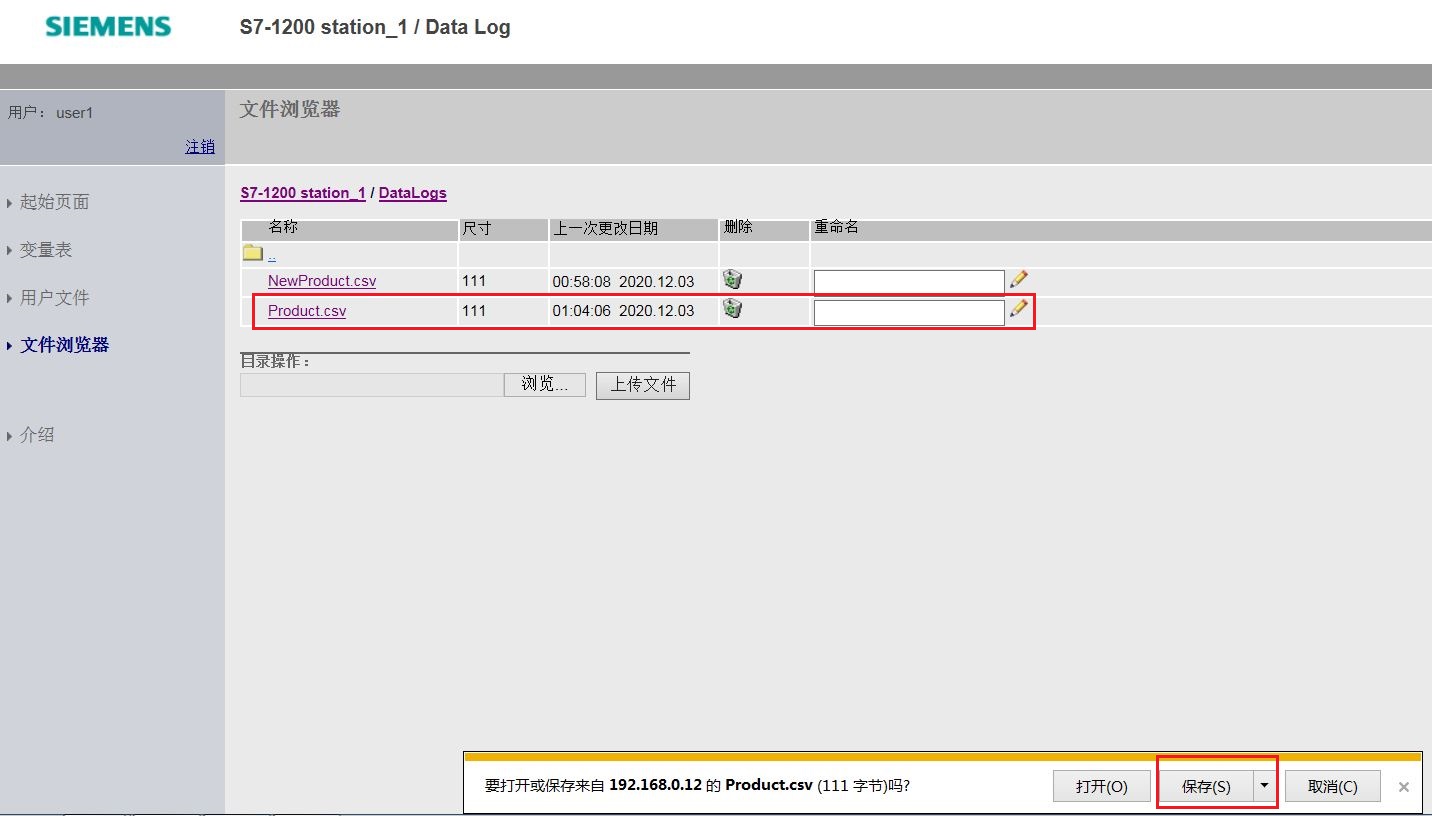

图6.下载数据日志文件

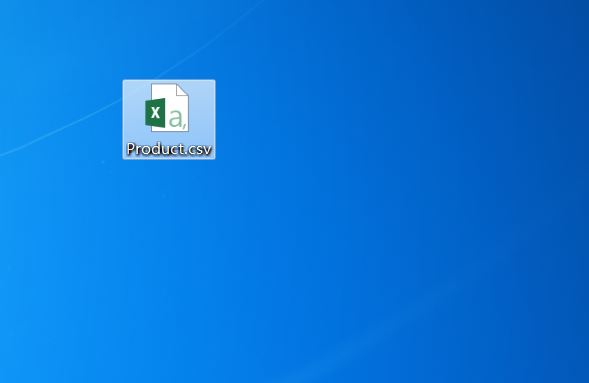

图7.保存数据日志文件到 PC

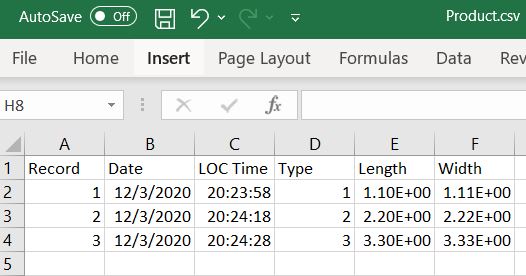

图8.在 Excel中查看数据日志文件

查看 PLC 存储卡中的数据日志

如果 S7-1200 CPU 中插入了“程序”型 S7-1200 存储卡,则可以取出该存储卡,然后将该卡插入 PC 或 PG 上的标准 SD 卡槽或 MMC 卡槽中。在 Windows 资源管理器中导航至存储卡中的 \DataLog 目录,复制数据日志文件到PC的本地驱动器中,使用 Microsoft Excel 打开即可。 操作步骤如下:

注:以下第1步必须在创建数据日志文件之前执行!

1.更改存储卡属性为“程序卡”

将插好 S7-1200 存储卡的读卡器插入 PC,在 STEP7 V16 软件中按照以下路径和方法打开存储卡:“项目树”->“SIMATIC卡读卡器”->“鼠标选中需要打开的存储卡盘符”->“鼠标右键”→属性”,如下图8所示:

图8.打开读卡器

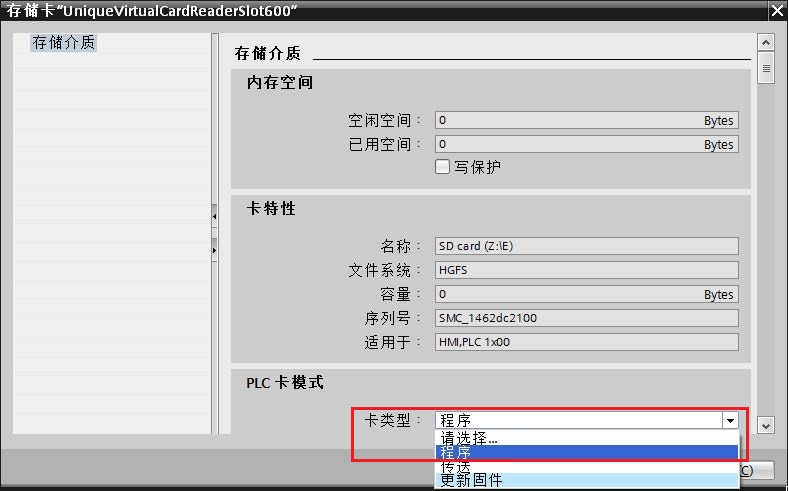

鼠标选中“属性”后打开存储卡,设置卡类型:程序。如下图9所示:

图9.设置程序卡

2. 将存储卡插入PC

数据日志完成后,需要从 S7-1200 CPU 中取出存储卡,插入 PC 或 PG 上的标准 SD 卡槽或 MMC 卡槽中,然后插入 PC。

3. PC端查看卡内数据日志文件

在 Windows 资源管理器中导航至存储卡中 \DataLogs 目录。如下图10所示:

图10.PC端查看数据日志文件

4. 使用 Excel 打开数据日志

使用 Excel 打开如上图10所示的数据日志文件,查看写入的每条数据日志,如下图11所示:

图11.在 Excel 中查看数据日志文件
