数据日志的使用

数据日志文件以 CSV 格式存储在永久性闪存中。 可以使用以下两种方法管理、查看数据日志：

1. PLC Web 服务器功能；

2. 查看 PLC 存储卡中的数据日志；

S7-1200 SIMATIC 存储卡如下：

使用 PLC Web 查看数据日志

如果 PLC PROFINET 端口和 PC 连接到网络，则可使用 PC Web 浏览器访问内置 PLC Web 服务器。操作步骤如下：

1. 在目标 CPU 的设备配置中启用 Web 服务器，“设备视图”→“鼠标选中CPU”→“属性”→“Web服务器”→“启用模块上的Web 服务器前打钩”。如下图1所示：

图1.启用Web服务器

2. 通过 PROFINET 网络将 PC 连接到 PLC

3. 登录内置 Web 服务器：

打开 Web 浏览器，输入 S7-1200 CPU 的 IP 地址（如192.168.70.26）。如果以“管理员”用户身份登录，如下图2所示：

图2.登录Web服务器

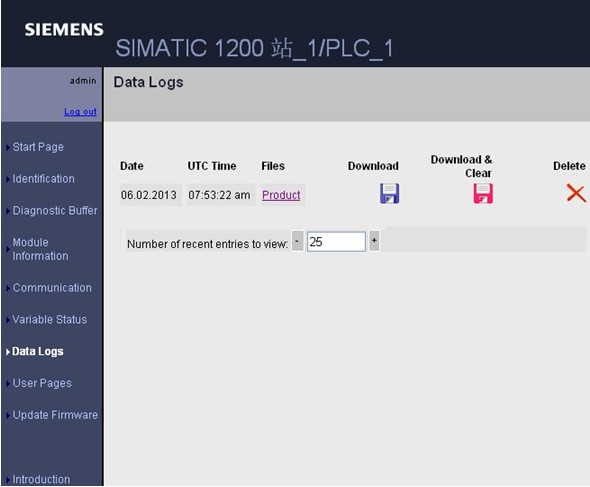

4. 以“管理员”身份登录后，在 Data Logs 页面下可下载、清除或删除数据日志。如下图3所示：

注：如果未以“管理员”用户身份登录，则“Download & Clear”及“Delete”选项不可用。

图3.查看数据日志

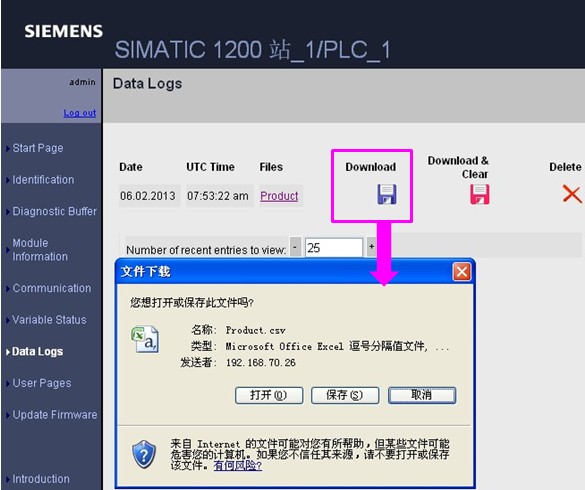

5. 将数据日志文件下载到 PC 后，可使用电子表格应用程序（如 Microsoft Excel）打开 .csv 文件。如下图4和5所示：

图4.下载数据日志文件

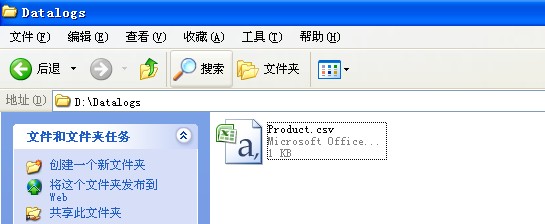

图5.保存数据日志文件到 PC

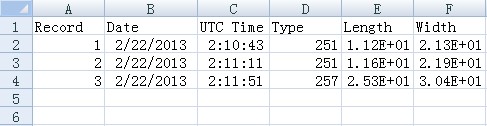

6. 使用 Excel 打开如上图5所示的数据日志文件，查看写入的每条数据日志，如下表1所示：

表1.在 Excel中查看数据日志文件

查看 PLC 存储卡中的数据日志

如果 S7-1200 CPU 中插入了“程序”型 S7-1200 存储卡，则可以取出该存储卡，然后将该卡插入 PC 或 PG 上的标准 SD 卡槽或 MMC 卡槽中。在 Windows 资源管理器中导航至存储卡中的 \DataLog 目录，复制数据日志文件到PC的本地驱动器中，使用 Microsoft Excel 打开即可。 操作步骤如下：

注：以下第1-2步必须在创建数据日志文件之前执行！

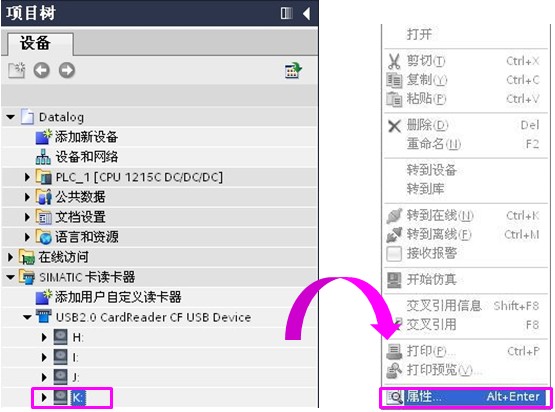

1. 将插好 S7-1200 存储卡的读卡器插入 PC，在 STEP7 V11 软件中按照以下路径和方法打开存储卡：“项目树”→“SIMATIC卡读卡器”→“鼠标选中需要打开的存储卡盘符”（如下图所示的K:）→“鼠标右键”→属性”，如下图6所示：

图6.打开读卡器

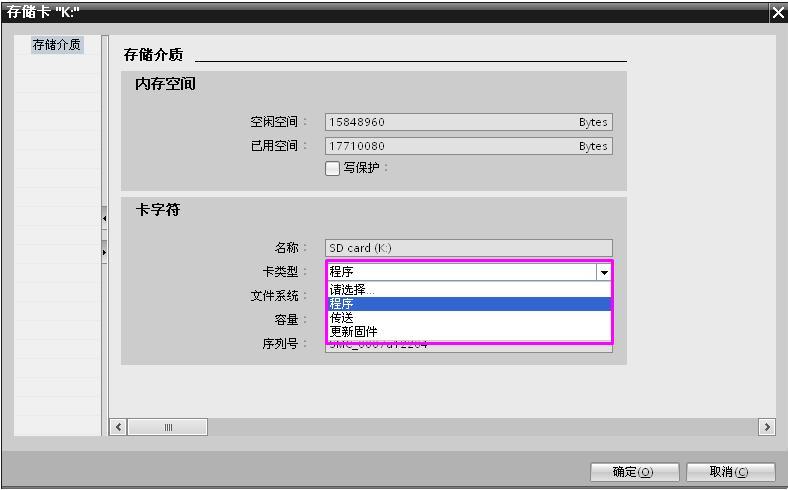

2. 鼠标选中“属性”后打开存储卡，设置卡类型：程序。如下图7所示：

图7.设置程序卡

3. 数据日志完成后，需要从 S7-1200 CPU 中取出存储卡，插入 PC 或 PG 上的标准 SD 卡槽或 MMC 卡槽中，然后插入 PC。

4. 在 Windows 资源管理器中导航至存储卡中 \DataLogs 目录。如下图8所示：

图8.打开数据日志文件

5. 使用 Excel 打开如上图9所示的数据日志文件，查看写入的每条数据日志，如下图9所示：

图9.在 Excel 中查看数据日志文件
