S7-1200 要访问声明参数内的数据区域,可以通过附加声明来覆盖所声明的参数。这样可以选择对不同数据类型的已声明参数进行寻址,例如,可以使用 Bool 的 Array 对 Word 数据类型参数的各个位寻址。
下面介绍详细的做法。

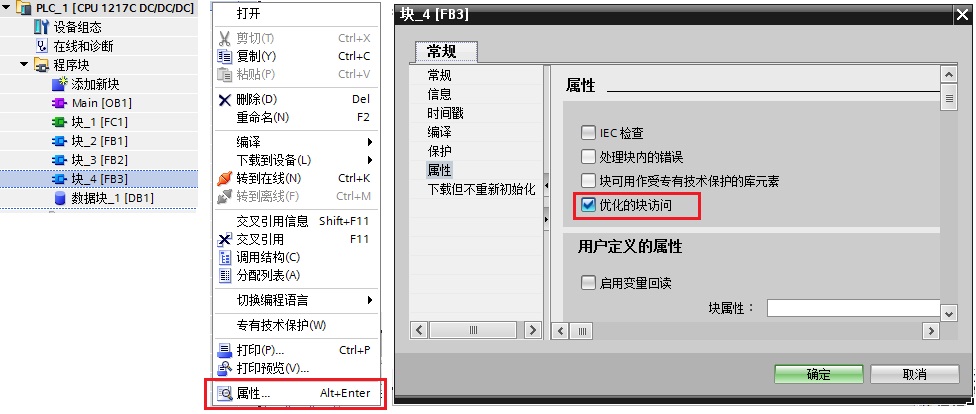

创建一个 S7-1200 的项目,在程序块中新建一个 FB 块(或者 FC 块),右击 FB 块进入该块的属性中,将 FB 块属性中的“优化的块访问”去掉,如图 1 所示。
图 1 创建非优化的 FB 块

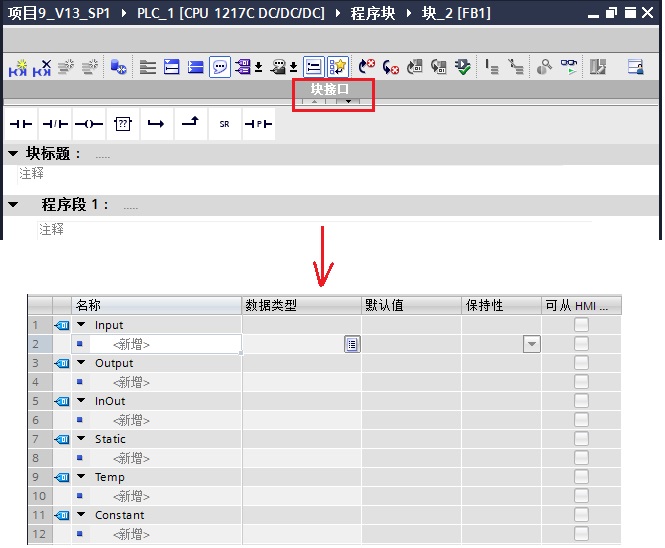

双击进入 FB 块, 展开 FB 块的“块接口”,如图 2 所示。
图 2 展开 FB 块的“块接口”
在“块接口”中,在 Input 添加一个参数,参数名为 A,数据类型为 int;接着在参数 A 下面一行,数据类型这一列,手动输入“AT”,如图 3 所示。
图 3 输入“AT”
Input 中会生成一个新参数“Input_1”,数据类型是 int,将这个参数的数据类型修改成 Array[0..15] of Bool ,并编译该 FB 块,可以看到参数 A 和参数 Input_1 的偏移量都是 0.0,这表示参数 A 和参数 Input_1 是相同地址,只是以不同的数据类型显示,如图 4 所示。
图 4 生成地址相同的新参数

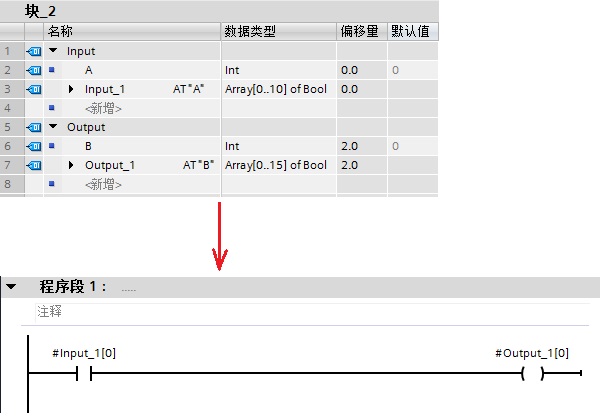

以此方法新建 Output 的参数 B 和参数 Output_1,这样就可以对参数 A 和参数 B 进行位操作,如图 5 所示。
图 5 对参数进行位操作

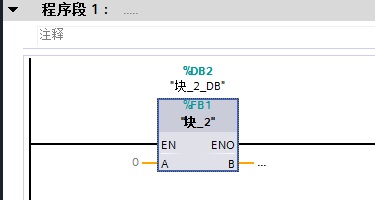

OB1 调用 FB 块时,FB 块的管脚不会显示参数 Input_1 和 Output_1,如图 6 所示。
图 6 调用生成的 FB 块
如 FB 块选择的是优化的块访问,即:保留了 FB 块属性中的“优化的块访问”的勾选项,见图 1;这时,需要在“保持性”一列中选择“在 IDB 中设置”,才能使用 AT 参数覆盖,如图 7 所示。
图 7 FB 块的优化访问处理

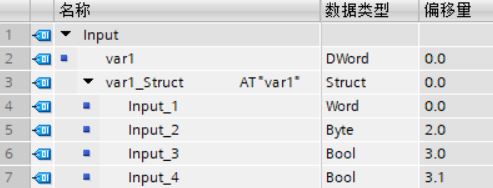

对于标准访问 FB 块的输入参数,还可以使用 Struct 对参数进行覆盖,例如:DWord 参数由一个 Struct 覆盖。Struct 包括字、字节和两个布尔值,如图8所示:
图 8 AT 参数覆盖示例

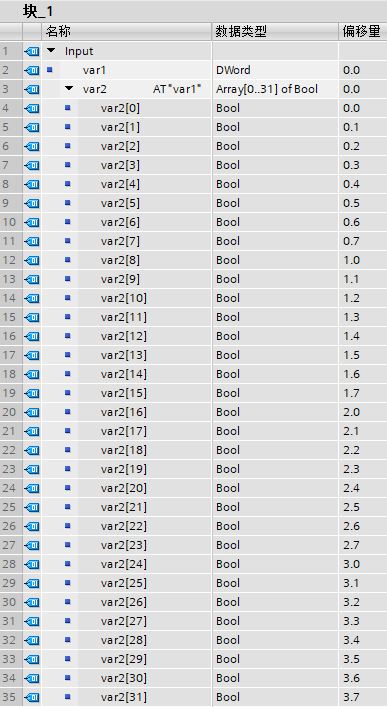

下面举例说明使用 AT 覆盖参数后,参数的顺序。在 FB1(块_1)的接口区创建数据类型为 DWord 的参数 var1,并创建 Array[0..31] of Bool 类型的参数 var2,其中 var2 是 var1 的 AT 覆盖参数,如图 9 所示:
图 9 FB 块的接口区

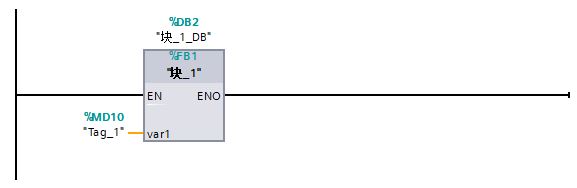

在主程序 OB1 中调用 FB1,并对 var1 赋值实参为 MD10(数据类型为 DWord),如图 10 所示:
图 10 调用 FB1
此时,覆盖参数 var2 与被覆盖参数 var1 即输入参数 MD10 的对应关系如下表 1 所示:
var2[0] | M10.0 | MB10 |
var2[7] | M10.7 | |
var2[8] | M11.0 | MB11 |
var2[15] | M11.7 | |
var2[16] | M12.0 | MB12 |
var2[23] | M12.7 | |
var2[24] | M13.0 | MB13 |
var2[31] | M13.7 |
表 1 AT 覆盖参数的对应关系
对于参数覆盖可适用于以下通用规则:
1.在 LAD、FBD 和 SCL 中,允许参数覆盖。
2.可以在以下块中覆盖参数:
3.覆盖参数数据宽度必须小于等于被覆盖参数的数据宽度。
4.不可以覆盖 VARIANT 数据类型的参数。
5.多重实例声明不能覆盖。
6.如果被覆盖参数的数据类型为字符串、字节数组、字符数组等,那么其长度应与偶数个字节数对应。
7.无法覆盖库中声明为接口中参数的块。
8.无法覆盖接口中声明为参数的结构化 PLC 参数。
9.无法通过片段访问对覆盖参数进行寻址。
注意事项
对于 S7-1200 中的 FC 使用 AT,覆盖参数和被覆盖参数的数据长度必须相同。如果无法通过程序实现,请检查是否可以使用片段访问来代替 AT 结构,或使用指令“SCATTER”或“GATHER”。
FB/FC 不同接口覆盖参数与被覆盖参数的数据类型规则,如表 2 所示。
覆盖参数 | 被覆盖参数 | |||||
---|---|---|---|---|---|---|
基本数据类型 | 结构化数据类型 | Any 指针 | DB_ANY | |||
FB | Input | 基本数据类型 | √ | √ | √ | |
结构化数据类型 | √ | √ | √ | √ | ||
Any 指针 | √ | |||||
Temp | 基本数据类型 | √ | √ | |||
结构化数据类型 | √ | √ | √ | |||
Any 指针 | √ | |||||
Static、Output |
基本数据类型 | √ | √ | √ | ||
结构化数据类型 | √ | √ | √ | |||
Any 指针 | ||||||
InOut | 基本数据类型 | √ | √ | |||
结构化数据类型 | √ | |||||
Any 指针 | ||||||
FC | Temp | 基本数据类型 | √ | √ | ||
结构化数据类型 | √ | √ | √ | |||
Any 指针 | √ | |||||
Input、Output、InOut |
基本数据类型 | √ | √ | |||
结构化数据类型 | √ | |||||
Any 指针 |
注1:结构化数据类型为多个数据元素组成,例如 PLC 数据类型、数组、结构体等。
注2:Bool、Byte、SINT、USInt 和 Char 不能使用 PLC 数据类型、数组、结构体的参数覆盖。
表 2 AT 覆盖参数的组合规则
