PROFINET中的环网拓扑原则

PROFINET网络完全适用交换式以太网的网络拓扑，CPU的集成的PN端口既可以做为PROFINET的IO控制器，同时也支持工业以太网的通讯功能，如S7容错连接与上位机OS通讯等。因此在规划网络拓扑时，需要特别注意网口复用的问题。

PROFINET网络中可以有多个物理环网，对于MRP环网来说，通过不同MRP冗余域来分割，每个冗余域只能有一个MRP Manager。

$Description: C:\Users\PCS7\Desktop\TO OS\TO OS\PCS7_TOP_V1\PROFINET\PN_RingStructure\image\image001.png$

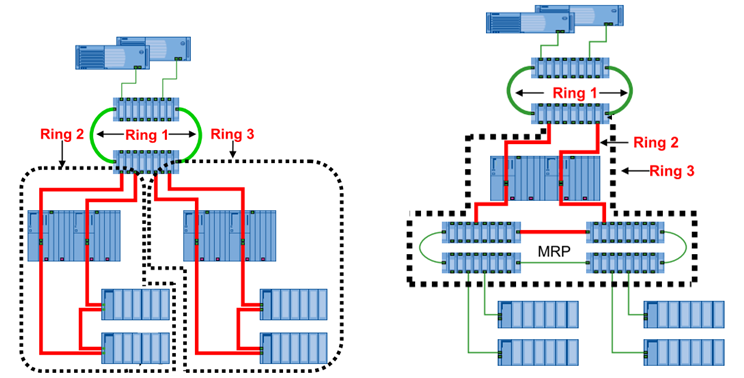

不允许有同一个设备从属于多个物理环网

$Description: C:\Users\PCS7\Desktop\TO OS\TO OS\PCS7_TOP_V1\PROFINET\PN_RingStructure\image\image002.png$

为避免出现多环网耦合现象，推荐为现场总线（PROFINET IO网络）和工厂总线（AS-OS通讯）配置独立的物理网络，例如，通过CPU的PN端口扩展IO，另外配置CP443-1用于OS通讯。

$Description: C:\Users\PCS7\Desktop\TO OS\TO OS\PCS7_TOP_V1\PROFINET\PN_RingStructure\image\image003.png$

$Description: C:\Users\PCS7\Desktop\TO OS\TO OS\PCS7_TOP_V1\PROFINET\PN_RingStructure\image\image004.png$

自CPU410 V8.1起开放两对PN端口（X5和X8）,物理上是独立的端口，必须分配在不同的IP子网中。

支持的组态方式:

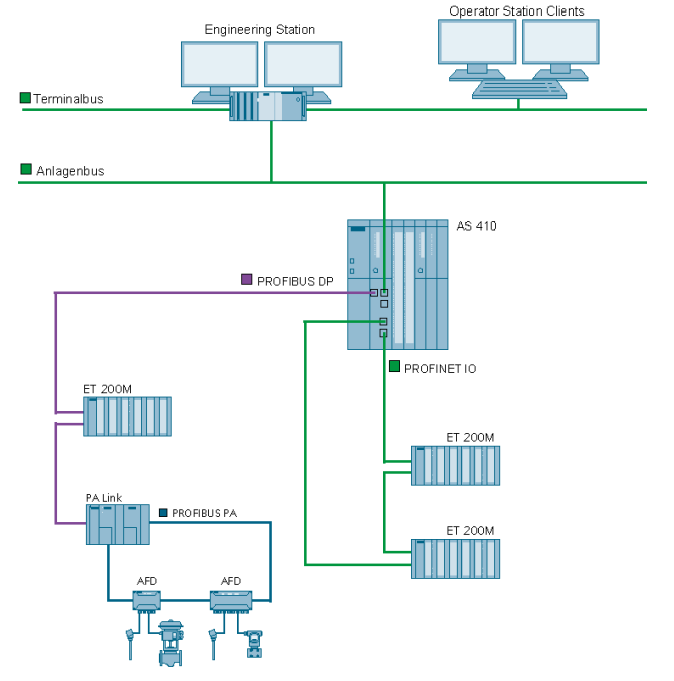

· 1个PN IO系统,1对以太网口与OS通信

$Description: C:\Users\PCS7\Desktop\TO OS\TO OS\PCS7_TOP_V1\PROFINET\PN_RingStructure\image\image005.png$

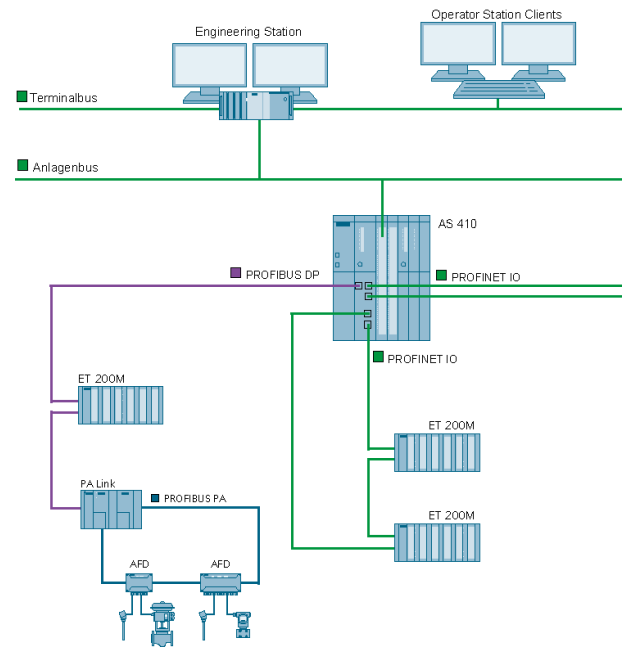

· 2个独立的PN IO系统, CP443-1与OS通信

$Description: C:\Users\PCS7\Desktop\TO OS\TO OS\PCS7_TOP_V1\PROFINET\PN_RingStructure\image\image006.png$

· 2个以太网口,与OS做4连接的冗余通信
