S7-300集成DP口与ET200SDP通信(TIA)

硬件和软件需求

名称

数量

订货号

电源模块 PS307

1

6ES7 307-1EA00-0AA0

CPU 315-2DP

1

6ES7 315-2AH14-0AB0

ET200S IM151-1 HF

1

6ES7 151-1BA02-0AB0

PM-E DC24V 电源模块

1

6ES7 138-4CA01-0AA0

PM-E 电源模块底座

1

6ES7 193-4CC20-0AA0

4DO DC24V 模块

1

6ES7 132-4BD02-0AA0

模块底座

1

6ES7 193-4CB20-0AA0

CP5622

1

6GK1562-2AA00

DP电缆及接头

2



TIA PORTAL V13 professional

1

6ES7 822-1AA03-0YA5

















1-1 硬件订货信息

配置和编程

硬件连接

如图1-1所示:

1-1 系统的硬件结构

配置DP主站

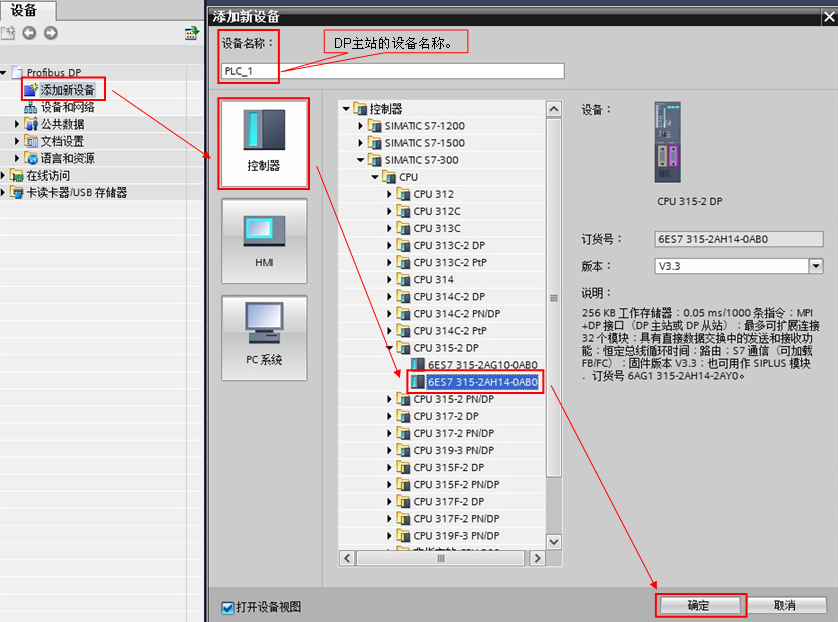

TIA中创建一个新项目(项目名称:Profibus DP),然后选择“添加新设备”——>“控制器”,选择正确的CPU型号,设备名称“PLC_1”为DP主站。如图1-2所示:

1-2  添加新设备

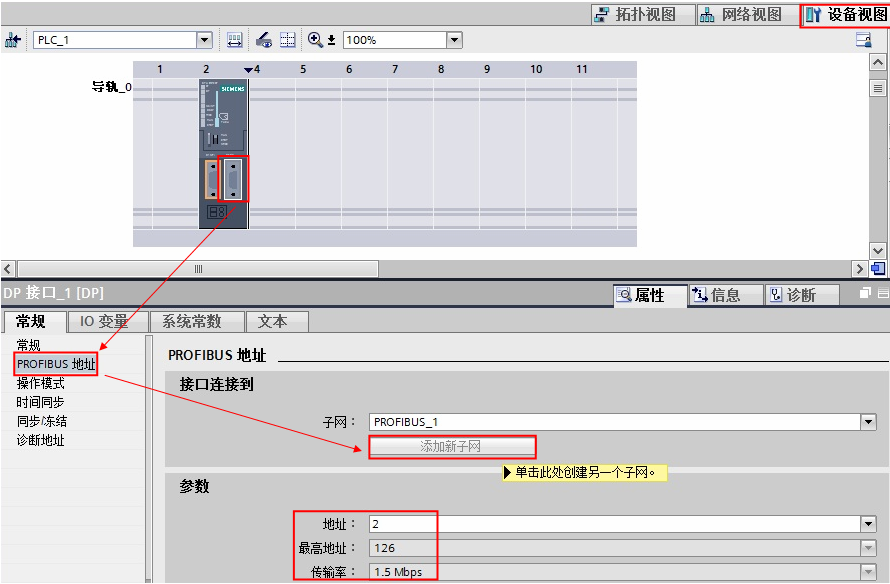

然后在“设备视图”中,选择CPUDP接口,点击“添加新子网”,自动生成DP总线子网“PROFIBUS_1,地址为2,传输率为1.5Mbps。如图1-3所示:

1-3  添加新子网

配置DP从站

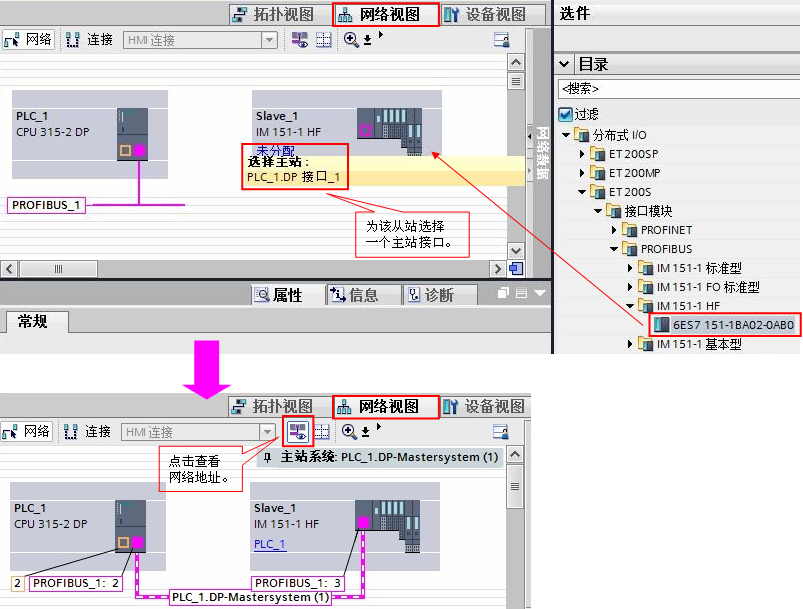

点击“网络视图”,插入ET200SDP接口模块IM151-1 HF,并将该从站分配给主站PLC_1。如图1-4所示:

1-4  添加DP从站

鼠标双击ET200S从站,切换到ET200S站点的配置界面,按照硬件型号插入电源模块和IO模块,并确认该从站的DP地址。如图1-5所示:

1-5  配置ET200S

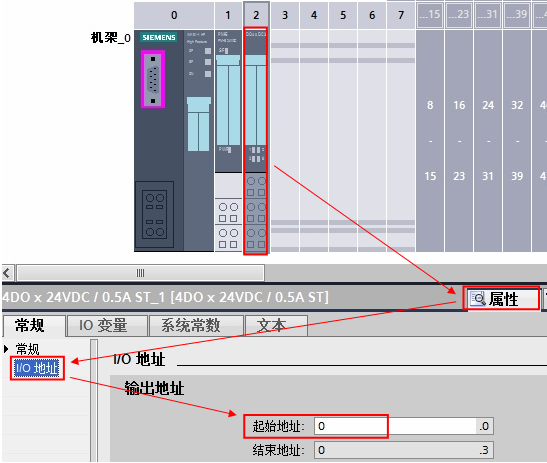

查看DO模块的输出地址。如图1-6所示:

1-6 DO模块的输出地址

编程

本例中使用ET200SDP分布式IO从站设备,为保证在从站设备掉站或模块损坏时CPU保持运行状态,需要添加相关的组织块OB82OB86OB122。如图1-7所示:

1-7 添加相关组织块

下载程序

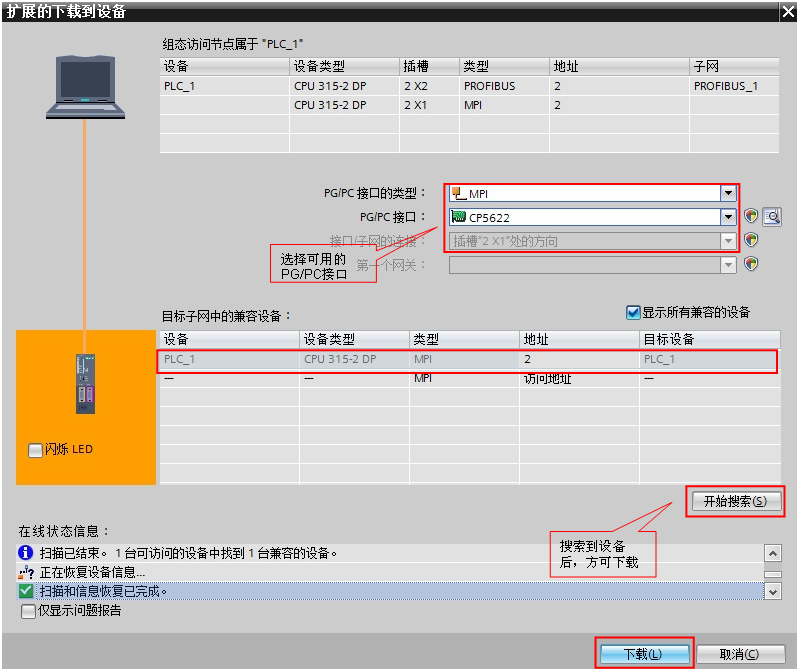

编译程序后,无错误即可下载到PLC中。如图1-8 所示:

1-8 项目下载

通信测试

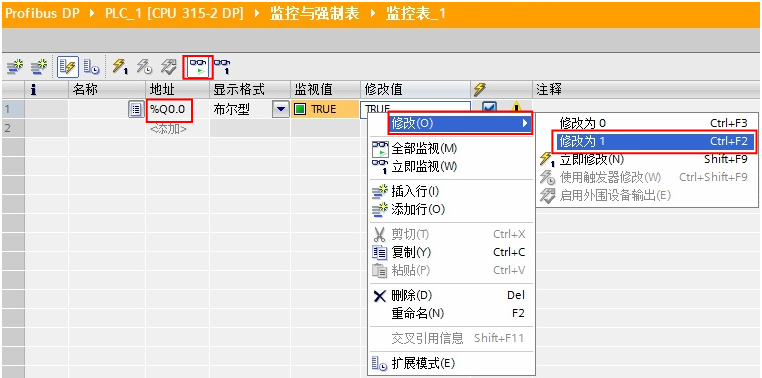

项目转到在线后,打开监控表,对Q0.0进行置1操作,可以看到DO模块上Q0.0指示灯绿色常亮。如图1-9 所示:

1-9  通讯测试
