S7-300集成DP口之间的DP主从通信(TIA)

PROFIBUSDP从站不仅仅是ET200系列的远程I/O站,当然也可以是一些智能从站,如带集成DP接口和PROFIBUS 通信模块的S7 300站,S7400站(V3.0以上)

都可以作为DP的从站。下面我们将以一个CPU315-2DP和一个CPU315-2PN/DP CPU之间主从通信为例介绍连接智能从站的组态方法。

硬件和软件需求

名称

数量

订货号

电源模块 PS307

1

6ES7 307-1EA00-0AA0

CPU 315-2DP

1

6ES7 315-2AH14-0AB0

CPU 315-2PN/DP

1

6ES7 315-2EH14-0AB0

DP电缆及接头

2



TIA PORTAL V13 professional

1

6ES7 822-1AA03-0YA5









1-1 硬件订货信息

组态编程

硬件连接

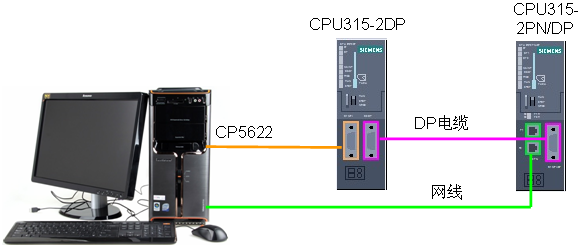

如图1-1所示:

1-1 系统的硬件结构

配置DP主站

TIA中创建一个新项目(项目名称:Profibus DP I_slave),然后选择“添加新设备”——>“控制器”,选择正确的CPU型号,设备名称“PLC_1”为DP主站。如图1-2所示:

1-2 添加新设备

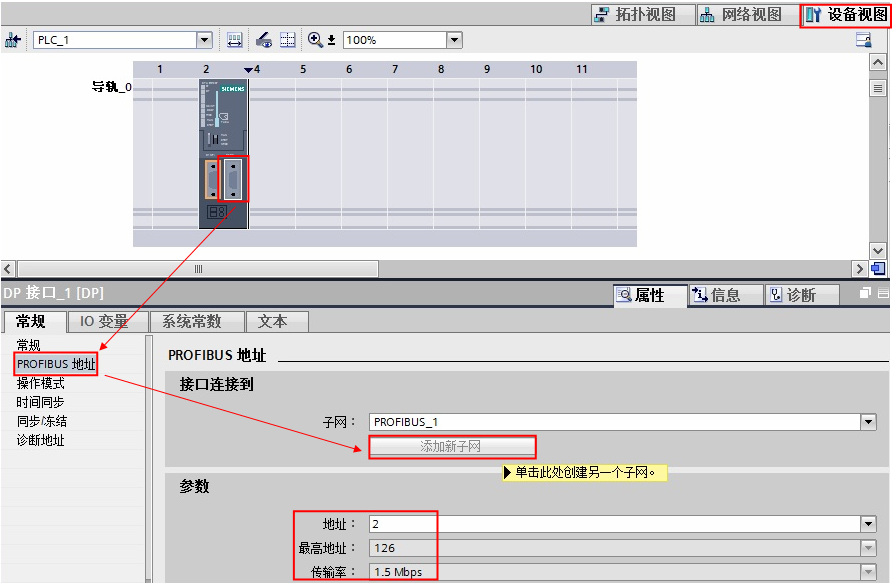

然后在“设备视图”中,选择CPUDP接口,点击“添加新子网”,自动生成DP总线子网“PROFIBUS_1”,地址为2,传输率为1.5Mbps。如图1-3所示:

1-3  添加新子网

配置智能从站

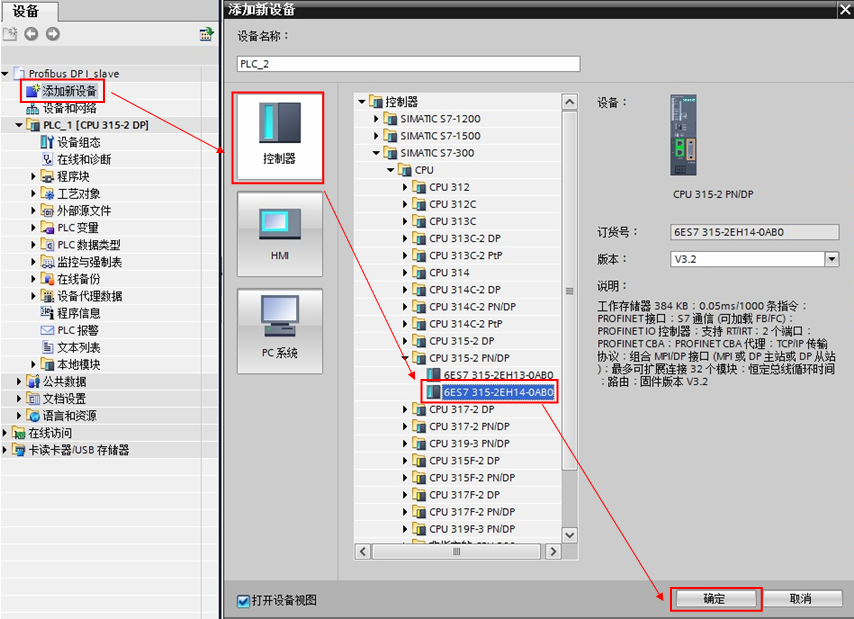

在已有的项目:Profibus DP I_slave中选择“添加新设备”——>“控制器”,选择正确的CPU型号,设备名称“PLC_2”为DP从站。如图1-4所示:

1-4 添加智能从站

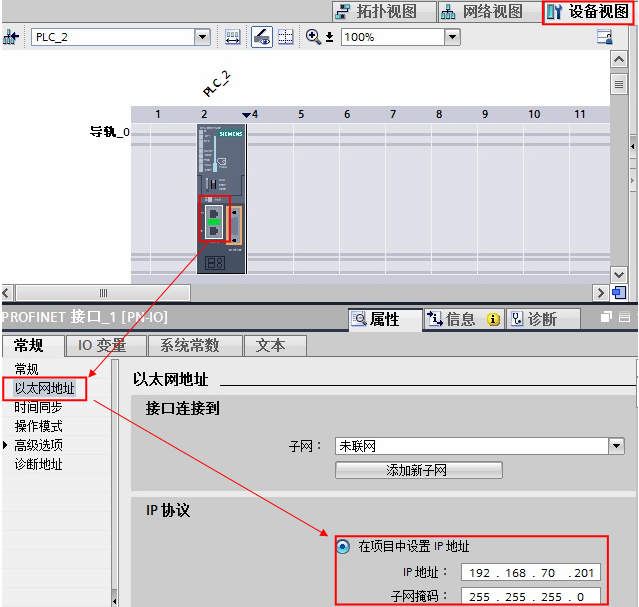

然后在“设备视图”中,选择CPUPN接口,分配新的IP地址:192.168.70.201。如图1-5所示:

1-5 设置IP地址

CPUMPI/DP接口需要设置为DP从站,选择“MPI”接口,将其添加到网络“PROFIBUS_1”子网上,地址为3,传输率为1.5Mbps。如图1-6所示:

1-6  设置DP接口

配置智能从站IO通信地址

需要将CPU 315-2PN/DP设置为从站,在“操作模式”下选择“DP从站”,并将其分配给PLC1DP接口;同时,在“智能从站通信”选项下添加两个传输区,主站的QB0~QB3发送到从站的IB0~IB3,从站的QB0~QB3发送到主站的IB0~IB3。如图1-7所示:

1-7  IO通信地址

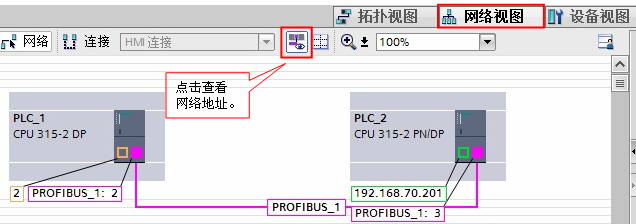

点击“网络视图”,查看profibus站地址的分配是否正确。如图1-8所示:

1-8  网络配置

编程

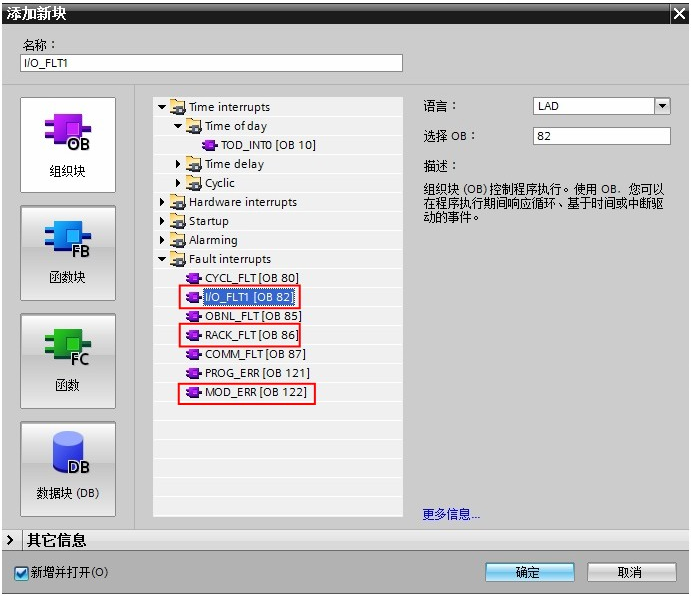

本例中使用的两套CPU之间为DP主从通信,需要给两个CPU都添加相关的组织块OB82OB86OB122,防止DP通信中断时CPU停机。如图1-9所示:

1-9 添加相关组织块

下载程序

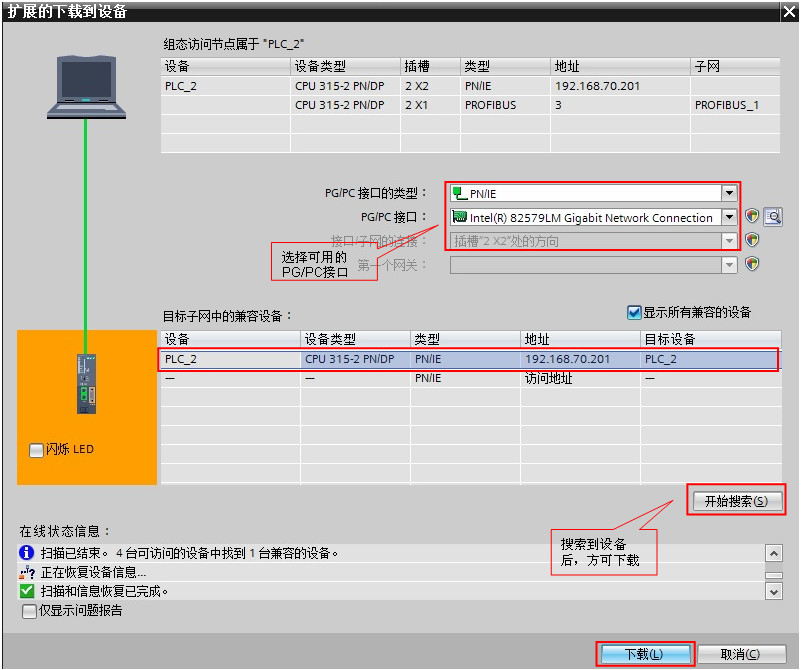

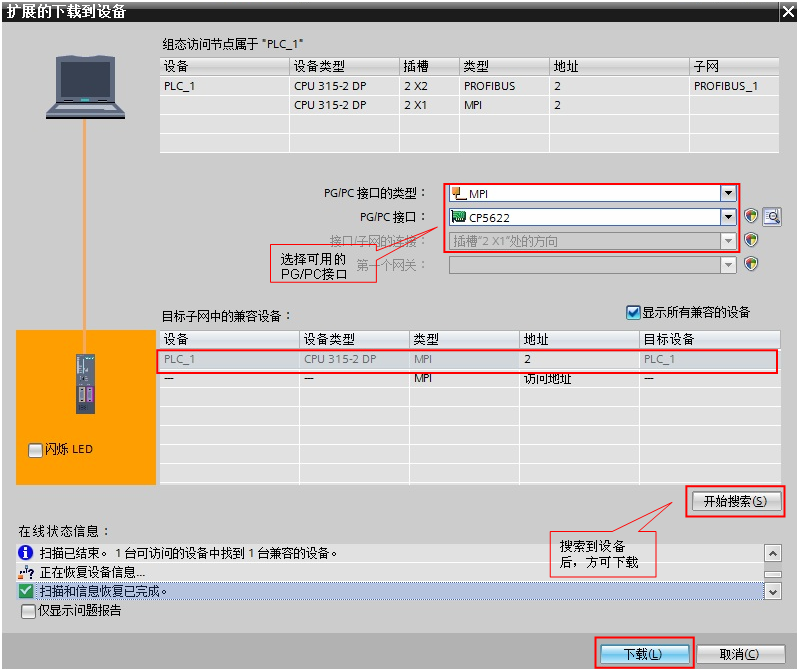

编译程序无错误后,分别将程序下载到各自的PLC中。如图1-10 1-11所示:

1-10 PLC_1下载

1-11 PLC_2下载

通信测试

分别将PLC_1PLC_2转到在线后,打开监控表监控交换的数据。如图1-12 所示:

1-12  通讯测试
