S7-300集成DP口之间的DP主从通信（STEP7）

PROFIBUS-DP从站不仅仅是ET200系列的远程I/O站，也可以是一些智能从站。如带集成DP接口和PROFIBUS 通信模块的S7-300站，S7-400站（V3.0以上）都可以作为DP的从站。本篇文档以在同一个STEP7项目中的两个CPU315-2DP 通过集成DP接口之间进行主从通信为例介绍连接智能从站的组态方法。

1．硬件和软件需求

硬件：
        主站: CPU315-2DP，SM374
        从站: CPU315-2DP，SM374
        PROFIBUS电缆及接头
软件：
        STEP7 V5.x

2．网络组态及参数设置

1) 新建项目：

在STEP7中创建一个新项目，然后选择Insert ® Station ® SIMATIC 300 station，插入两个S7-300站，这里分别命名为SIMATIC 300(master)和 SIMATIC 300(slave)。当然也可完成一个站的配置后，再建另一个，如图1。

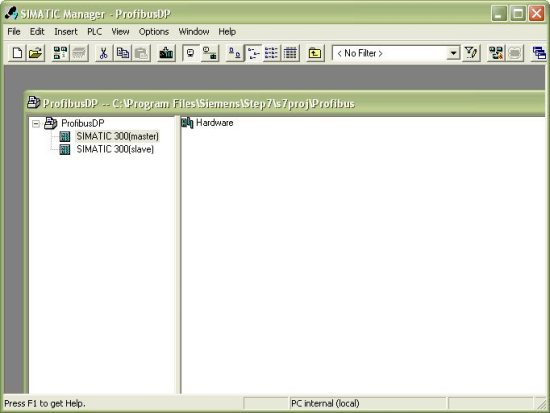

图1 在STEP7 硬件组态中插入两个S7-300站

2) 组态从站：

在两个CPU进行主从通信组态配置时，原则上要先组态从站。

> 硬件组态
双击SIMATIC 300(slave)站的“Hardware”，进入硬件组态窗口，在功能按钮栏中点击“Catalog”图标打开硬件目录，按硬件安装顺序和订货号依次插入机架、电源、CPU和SM374等进行硬件组态。插入CPU时会同时弹出PROFIBUS接口组态窗口，点击“NEW”按钮新建PROFIBUS网络，分配 PROFIBUS站地址，本例设为3号站。点击“Propertives”按钮组态网络属性，选择“Network Setting”进行网络参数设置，如波特率、行规。本例传输速率为1.5Mbit/s，行规为DP，如图2。也可以在插入CPU后，双击DP(X2)插槽，打开DP属性窗口点击属性按钮进入PROFIBUS接口组态窗口。

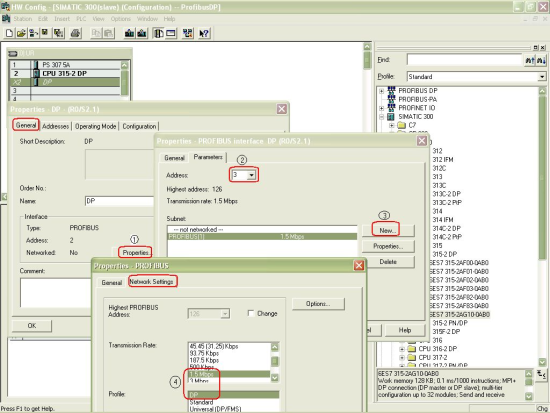

图2 Profibus DP 网络参数设置

确认上述设置后，PROFIBUS接口状态如图3。

图3 Profibus 接口状态

> DP 模式选择
同样在DP属性设置对话框中，选择“Operating Mode”标签，激活“DP slave”操作模式。如果“Test,commissioning,routing”选项被激活，则意味着这个接口既可以作为DP从站，同时还可以通过这个接口监控程序。

图4 DP 模式选择

> 定义从站通信接口区
选择“Configuration”标签，打开I/O通信接口区属性设置窗口，点击“New”按钮新建一行通信接口区，如图5可以看到当前组态模式为主从（MS，Master-slave configuration）。注意此时只能对本地（从站）进行通信数据区的配置。

Address type: 选择“Input”对应输入区，“Output”对应输出区。
Address: 设置通信数据区的起地址。
Length: 设置通信区域的大小，最多32字节。 Unit: 选择是按字节（byte）还是按字（word）来通信。
Consistency: 选择“Unit”是按在“Unit”中定义的数据格式发送，即按字节或字发送；若选择“All”表示是打包发送，每包最多32字节。此时通信数据大于4个字节时，应用SFC14，SFC15。

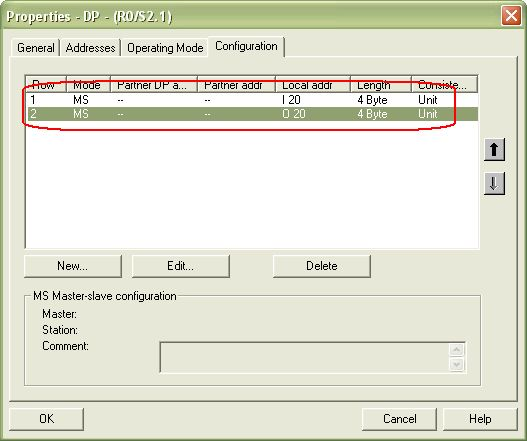

设置完成后点击“Apply”按钮确认。同样可根据实际通信数据建立若干行，但最大不能超过244字节。在本例中分别创建一个输入区和一个输出区，长度为4字节，设置完成后可在“Configuration”窗口中看到这两个通信接口区。如图6。

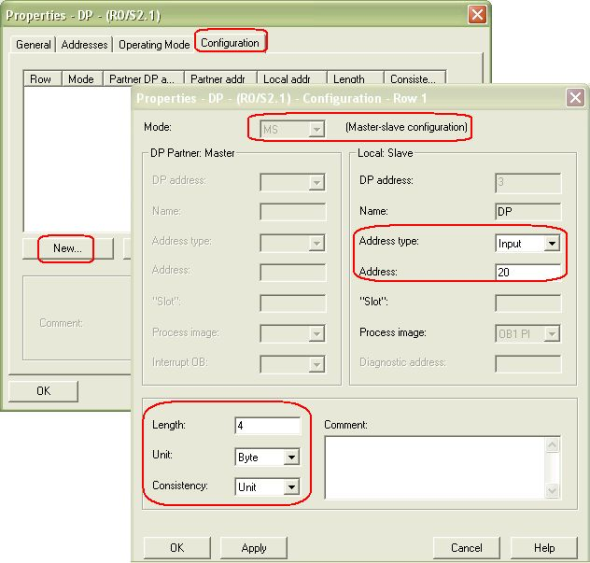

图5 通信接口区设置

图6 设置完成后的从站通信区

> 设置通信区完成后，点击编译存盘按钮，编译无误后即完成从站的组态。

图7 从站的编译存盘

3) 组态主站

> 完成从站组态后，就可以对主站进行组态，基本过程与从站相同。在完成基本硬件组态后对DP接口参数进行设置，如图8。本例中地址设为2，并选择与从站相同的PROFIBUS网络（PROFIBUS1）。波特率以及行规与从站应设置相同。（1.5Mbit/s；DP）。

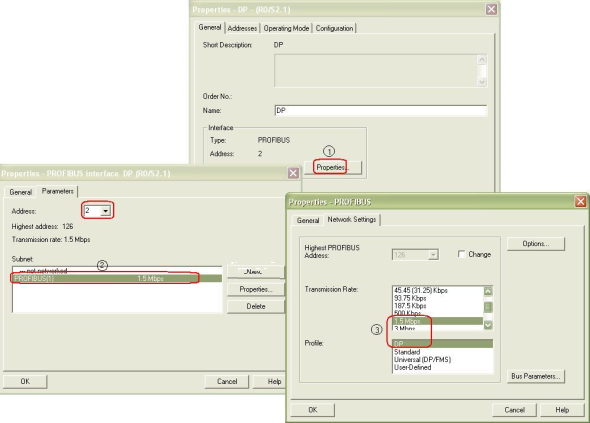

图8 主站DP接口参数设置

> 然后在DP属性设置对话框中，选择“Operating Mode”标签，选择“DP Master”操作模式。如图9所示。

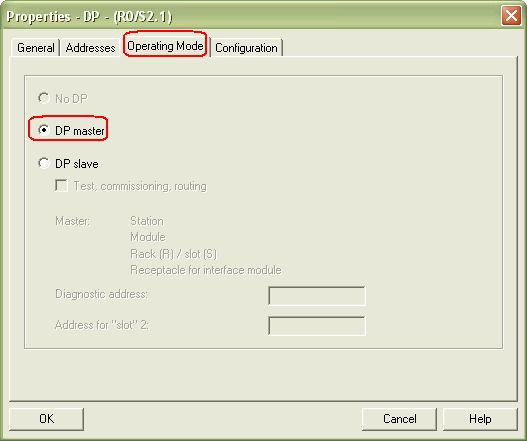

图9 DP接口为主站

> 连接从站：在硬件组态（HW Config）窗口中，打开硬件目录，选择“ PROFIBUS DP ® Configured Stations”文件夹，将CPU31x拖拽到主站系统DP接口的PROFIBUS总线上，这时会同时弹出DP从站连接属性对话框，选择所要连接的从站后，点击“Connect”按钮确认。如图10。
注意：如果有多个从站存在时，要一一连接。

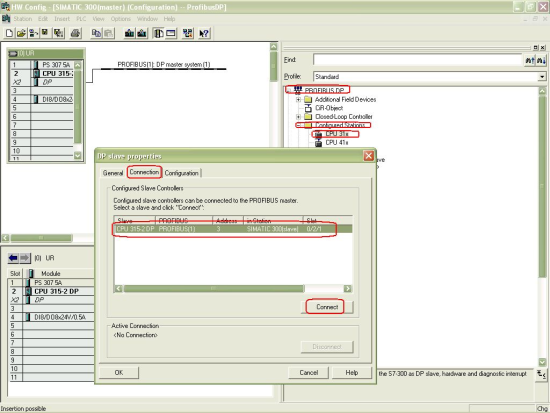

图10 连接从站

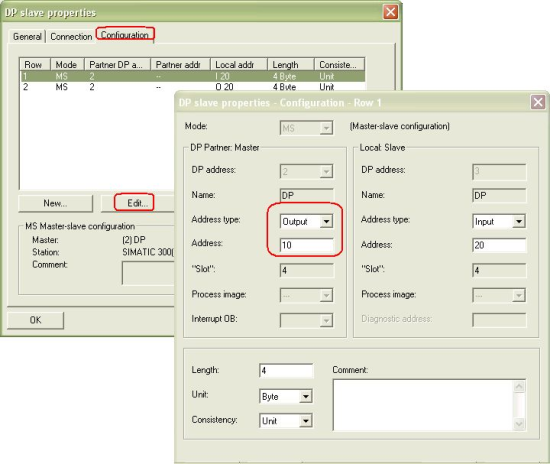

> 通信接口区：连接完成后，点击“Configuration”标签，设置主站的通信接口区从站的输出区与主站的输入区相对应，从站的输入区同主站的输出区相对应，如图11所示。图12为设置完成I/O通信区。

图11 通信数据区设置

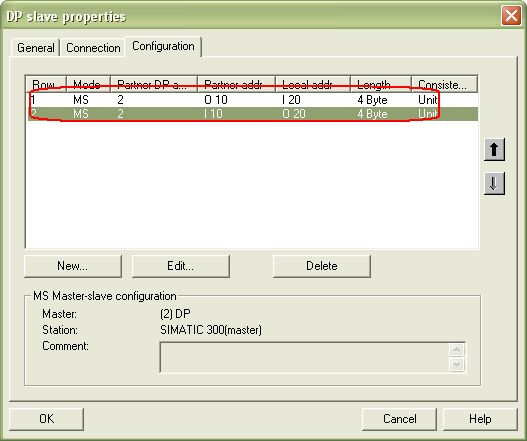

图12 通信数据区

确认上述设置后，在硬件组态（HW Config）中，选择编译存盘按钮，编译无误后即完成主从通信组态配置。

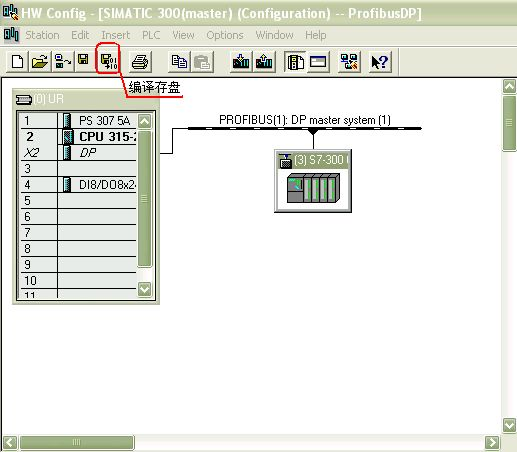

图 13 组态的编译存盘

配置完以后，分别将配置下载到各自的CPU中初始化接口数据。在本例中，主站的QB10~QB13的数据将自动对应从站的数据区IB20~IB23，从站的QB20~QB23对应主站的IB10~IB13。在程序调试阶段，建议将OB82，OB86，OB122下载到CPU中，这样可使在CPU有上述中断触发时， CPU仍可运行。相关OB的解释可以参照STEP7帮助。

注意：

本文档介绍的是两个S7-300 站点在同一个STEP7项目中进行配置的方法，如果两个S7-300站不在一个STEP7项目中，作为主站的S7-300站需要导入GSD文件的方法进行配置从站，详细步骤参考：S7-300集成DP口之间GSD文件方式的DP主从通信(Step7)。
