STEP7 V5.x 中Smart DP01与S7-300的Profibus DP通讯 STEP7 V5.x 中Smart DP01与S7-300的Profibus DP通讯
TIA 中Smart DP01与S7-300的Profibus DP通讯
S7-300与S7-200 SMART 通过 DP01 进行 PROFIBUS DP 通讯，需要进行S7-300站组态，在S7-200 SMART系统中不需要对通讯进行组态和编程，只需要将要进行通讯的数据整理存放到相应的 V 存储区，并且S7-300组态DP01从站时设置正确的地址即可。DP01的地址，在模块本身上的拨码设置分为X0（地址个位）和X10（地址十位）；DP01是波特率自适应的，取决于S7-300的组态。
注意：S7-200 SMART系统虽然不需要对通讯进行组态和编程，但是需要在STEP 7-Micro/WIN SMART 系统块中组态EM DP 01 模块。
西门子热线工程师内部学习讲座-EM DP01模块部分：
DP01 作为一个特殊的PROFIBUS-DP从站模块，其相关参数（包括上述的数据一致性）是以GSD（或GSE）文件的形式保存的。在主站中配置DP01，需要安装相关的GSD文件。

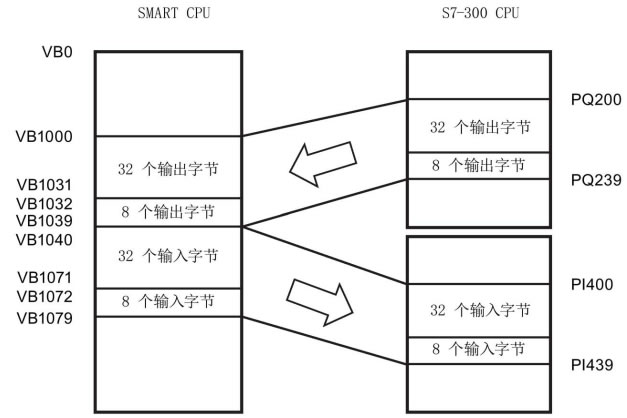

假设 DP 主站已定义一个 I/O 组态，其包含两个插槽且 V 存储器偏移量为 1000。将第一个插槽组态为 32 字节的输入输出，第二个插槽组态为 8 字节的输入输出。S7-200 SMART CPU 的输出与输入缓冲区均为 40 字节 (32 + 8)。输出数据（来自 DP 主站）缓冲区起始于 VB1000；输入数据（送入 DP 主站）缓冲区紧随输出缓冲区并起始于 VB1040。
首先，在STEP 7项目里插入一个S7-300的站并建立PROFIBUS DP 主站网络：

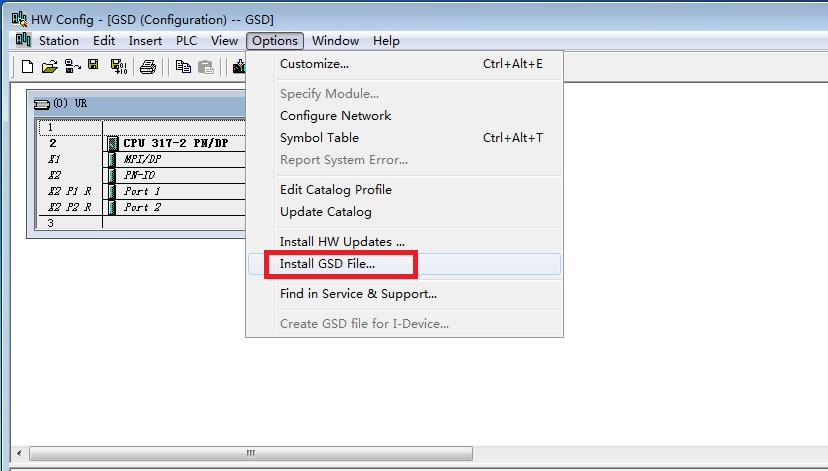

STEP7的硬件组态窗口中的"Options"菜单中点击“Install GSD File..”，导入EM DP 01 GSD文件，安装DP01配置文件，如下图：
选择DP01 GSD文件所在路径：
导入EM DP 01 GSD文件后，在右侧的设备选择列表中找到DP01从站，PROFIBUS DP-Additional Field Device-PLC-SIMATIC-EM DP 01 PROFIBUS-DP，并且根据通讯字节数，选择相应的配置。本例中的插槽一包含"4Bytes In/Out"预组态 I/O 选项，插槽二包含"8 Bytes In/Out"预组态 I/O 选项。如下图：

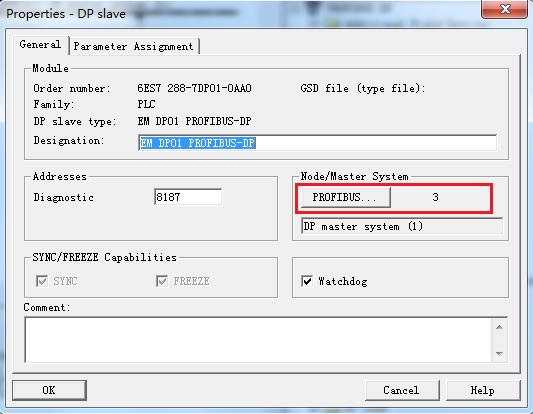

确定S7-300硬件组态中所设置DP01的DP 从站地址，如下图红框标注，为DP从站DP01的站地址。

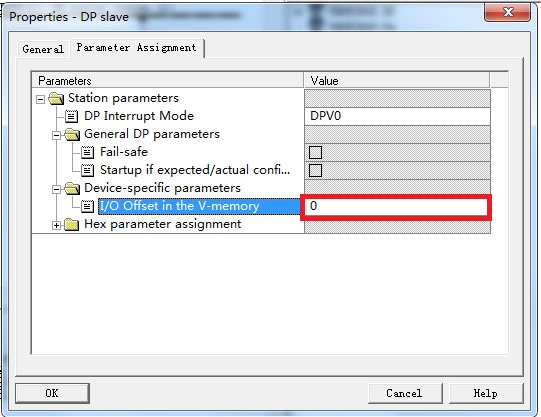

如果使用的S7-200 SMART通信区域不从VB0开始，则还需要在“Parameter Assignment”选项卡中设置"I/O Offset in the V-memory"参数，
该参数的设置如下图所示（本例中S7-200 SMART通信区域是从VB0开始，所以此参数设置为0）：
组态完系统的硬件配置后，将编译下载到S7-300的PLC当中。
在S7-200 SMART 侧断电的情况下，将DP01的拨位开关拨到与S7-300侧硬件组态的设定值一致。

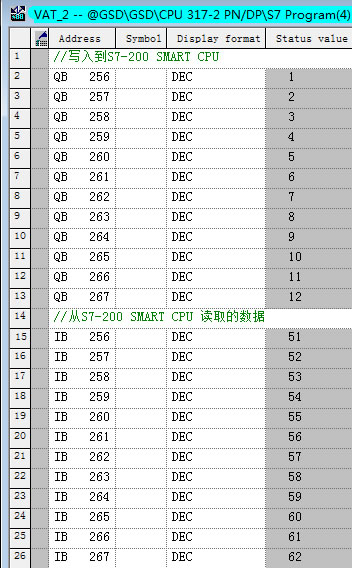

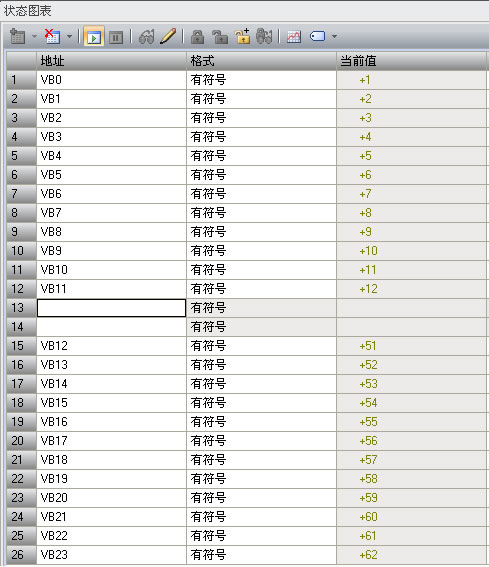

打开 STEP7中的变量表和STEP 7-MicroWIN SMART状态表进行监控，它们的数据交换结果如下图：
VB0－VB11是S7－300写到S7－200 SMART 的数据，VB12－VB23是S7－300从S7－200 SMART读取的值。

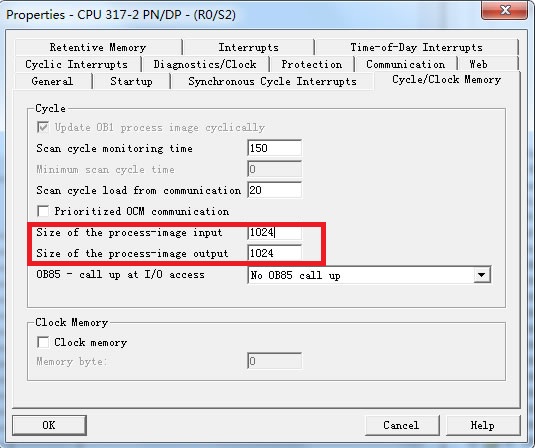

注：可以在S7-300 CPU Properties的 “Cycle/Clock Memory”标签下修改过程映像区的大小，使DP通讯的数据区在过程映像区之内，这样设置的话就可以直接对过程映像区进行操作。
DP01上拨位开关的位置一定要和S7－300中组态的地址值一致。

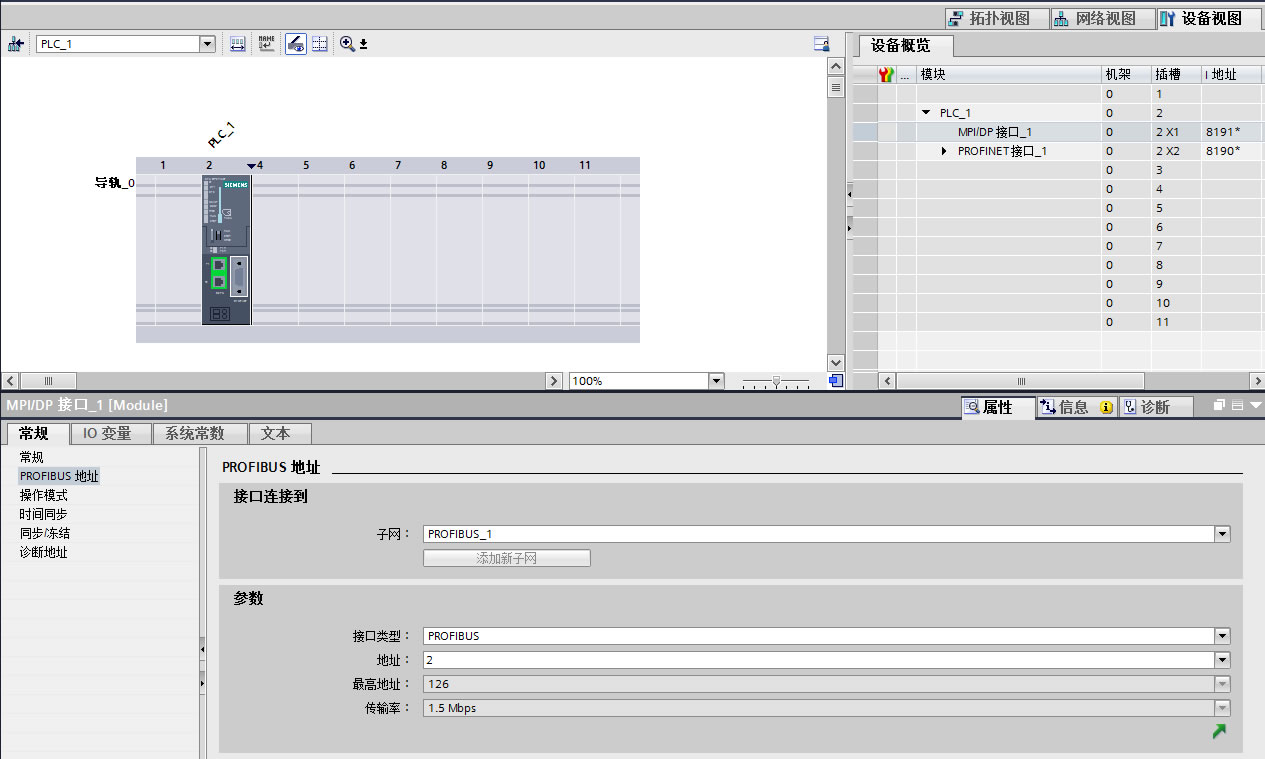

插入 CPU 315-2 DP 作为 DP 主站。

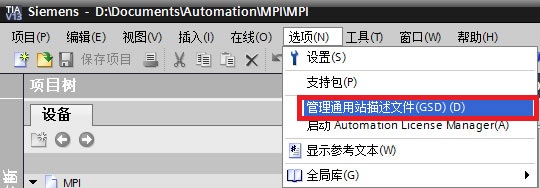

在项目视图中，找到菜单栏并选择："选项 > 管理通用站描述文件(GSD)"（Options > Manage general station description files (GSD)）

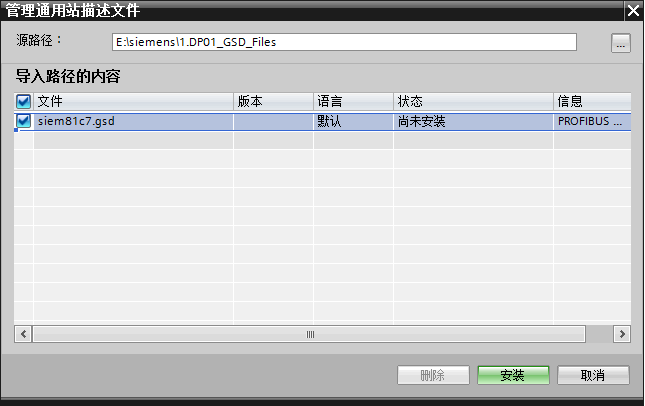

在"源"(Source) 路径中，找到之前加载到计算机中的 EM DP01 GSD 文件。 选中相应 GSD 文件行的复选框。 单击"安装"(Install) 按钮。
插入 EM DP01 PROFIBUS DP 模块。如下图所示，在 DP 主站和设备之间创建 PROFIBUS 网络。
设备视图中组态DP01的通讯区，本例中的插槽一包含"4 Bytes In/Out"预组态 I/O 选项，插槽二包含"8 Bytes In/Out"预组态 I/O 选项。在"Properties"、"General"选项卡区域，单击"Device-specific parameters"以显示"I/O Offset in the V memory"字段。在此处可分配为该操作预留的那部分 V 存储器的启动地址。
注意：VB0－VB11是S7－300写到S7－200 SMART 的数据，VB12－VB23是S7－300从S7－200 SMART读取的值。
打开博图软件中的监控表和STEP 7-MicroWIN SMART状态表进行监控，它们的数据交换结果如下图：
常见问题：
通信指示灯都正常，但数据读取不到？ 如果组态的io地址较大，则可能超过了300CPU默认的过程映像区。此时将IB，IW改为PIB，PIW读取。
DP通信所需要传输的数据超过64字节怎么办？方法1：软件里固定的通讯长度最大64bytes out/64 bytes in, 可以选择图中的“通用模块”根据实际需求自由设置输入/输出区域，而DP01最大的通讯字节数是64 word out/64 word in。
方法2：分时通讯。以64字节通信区为例，若超过最大配置。那么可以将通信区的第一个字节作为标志位，这样需要在S7-200Smart中分时或条件判断，将数据放置或读取通信区域。同理，在S7-300中也需要判断标志位。
方法3：满足扩展要求的前提下，同一个200smart可以扩展多个DP01，具体可以参考本文中最大I/O扩展能力的要求，那么在同一个S7-300的项目里可以组态多个PROFIBUS从站。
方法2可以增大通信的数据量，但由于通过标志位来分时分次传输的，所以通信数据的刷新会比方法3慢；方法3通过扩展DP从站或者200PLC的通信端口来实现数据扩展的，但增加了成本，且需要考虑是否满足扩展要求。
EM DP 01 GSD文件
