此组态实例是选用CP342-5 接口作为主站和ET200 M 组成PROFIBUS 网络。首先，将CP342-5 插在S7-300 的中央机架上，用一条PROFIBUS 总线将CP342-5 和ET200M 相连接。
CP342-5 是S7-300 系列的PROFIBUS 通讯模块， 带有PROFIBUS 接口， 可以作为PROFIBUS-DP 的主站也可以作为从站， 但不能同时作主站和从站， 而且只能在S7-300 的中央机架上使用， 不能放在分布式从站上使用。由于S7-300 系统的I 区和Q 区有限，通讯时会有些限制；而用CP342-5 作为DP 主站和从站不一样，它对应的通讯接口区不是I 区和Q 区，而是虚拟通讯区，需要调用FC1 和FC2 建立接口区，下面以例子来介绍CP342-5 作为主站的使用方法。
软件： STEP 7 V5.2 硬件：
1.PROFIBUS-DP 主站带CP342-5 的S7-300 CPU315-2DP
2.从站选用ET200M
3.MPI 网卡CP5611
4.PROFIBUS 电缆及接头

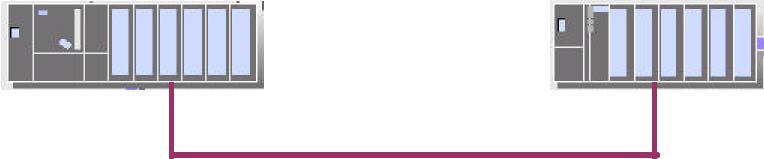

带CP342-5 的S7 CPU315-2DP 的网络配置图如下图所示：
CP342-5 ET200M
此组态实例是选用CP342-5 接口作为主站和ET200 M 组成PROFIBUS 网络。首先，将CP342-5 插在S7-300 的中央机架上，用一条PROFIBUS 总线将CP342-5 和ET200M 相连接。

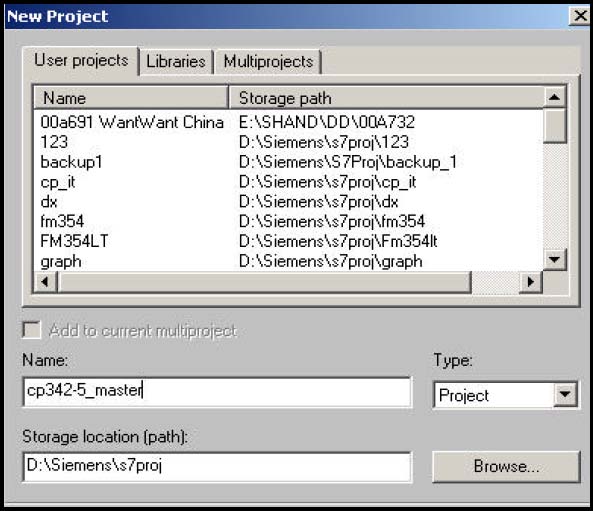

打开SIMATIC MANAGER 软件，在FILE 菜单下选择NEW 新建一个项目，在NAME 栏中输入项目名称，将其命名为“CP342-5_master ”，在下方的Storage Location 中设置其存储位置，如下图：

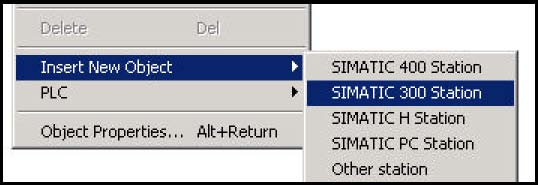

在项目窗口的左侧选中该项目，按右键在弹出的下拉菜单中选择Insert New Object 和SIMATIC 300 Station 插入一个S7-300 站，则插入的S7-300 站即显示在右侧的窗口。

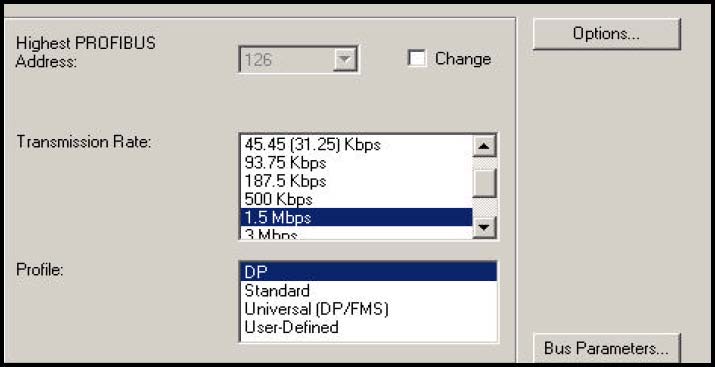

双击SIMATIC 300 Station 目录下的hardware 图标，打开HW configuration 进行硬件组态。在HW configuration 主界面的右侧按实际硬件安装顺序完成系统硬件组态。在菜单栏中选择“View”菜单，并在下拉菜单中选择“Catalog”打开硬件目录；在左侧目录中打开SIMATIC 300 文件夹，在RACK-300 下选择一个机架，把选用的机架拖到屏幕的左上方。同时在2 号槽和4 号槽分别插入CPU 和 CP342-5 模块。在配置CPU 时，会自动弹出一个对话框，此时不用做任何设置，直接点击OK 即可。由于在该实例中，将CP342-5 作为主站，配置CP342-5 网络设置时，先新建一条PROFIBUS 网络，然后组态PROFIBUS 属性如下图：

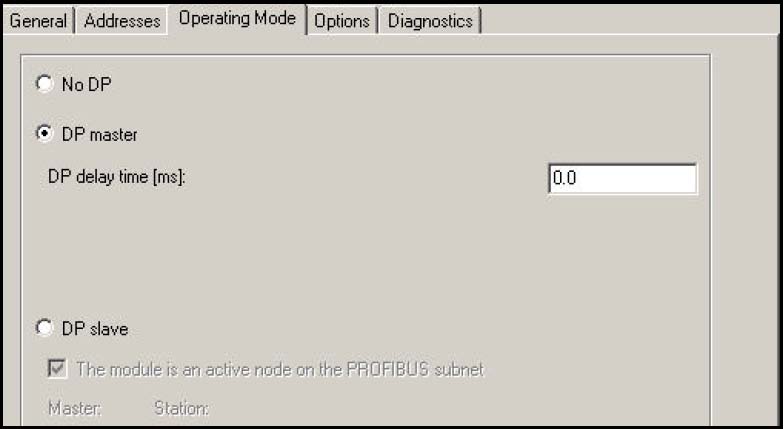

本例中选择传输速率为“1.5Mbps”和“DP”行规，无中继器和OBT 等网络元件，点击“OK”按钮确认。然后定义CP342-5 的站地址，本例中为2 号站，加入CP 后，双击该栏，在弹出的对话框中，选择“Operating Mode”标签，选择“DP master”模式，如下图：
点击“OK”按钮确认主站组态完成。组态从站：在HW configuration 主界面中，在右图中选择PROFIBUS DP DP V0 Slaves
ET200M 如下图所示，并为其配置2 个字节个输入和2 个字节输出点，输入输出点的地址从0 开始，是虚拟地址映射区，而不占用I 区和Q 区，虚拟地址的输入区在主站上要调用FC1 (DP_SEND) 与之一一对应，虚拟地址的输出区在主站上要调用FC2 (DP_RECV) 与之一一对应，如果修改CP342-5 的从站开始地址，如输入输出从地址2 开始，相应的FC1 和FC2 对应的地址区也要相应偏移2 个字节。组态完成后下载到CPU 中，如果没有调用FC1，FC2， CP342-5 PROFIBUS 的状态等“BUSF”将闪烁，在OB1 中调用FC1，FC2 后通讯将建立。配置多个从站虚拟地址区将顺延。
在OB1 中调用FC1 和FC2，FC1 和FC2 的位置如右图，具体程序如下：
参数含义：
CPLADDR：CP342-5 的地址。
SEND ：发送区，对应从站的输出区。
RECV：接收区，对应从站的输入区。
DONE：发送完成一次产生一个脉冲。
NDR： 接收完成一次产生一个脉冲。
ERROR：错误位。
STATUS：调用FC1，FC2 时产生的状态字。
DPSTATUS：PROFIBUS－DP 的状态字节。
从上面我们可以看出，MB20，MB21 对应从站输出的第一个字节和第二个字节，MB22，MB23 对应从站输入的第一个字节和第二个字节。连接多个从站时，虚拟地址将向后延续和扩大，调用FC1，FC2 只考虑虚拟地址的长度，而不会考虑各个从站的站号。如果虚拟地址的开始地址不为0，那么调用FC 的长度也将会增加，假设：虚拟地址的输入区开始为4，长度为10 个字节，那么对应的接收区偏移4 个字节相应长度为14 个字节，接收区的第5 个字节对应从站输入的第一个字节，如接收区为 P#M0.0 BYTE 14 ，MB0~MB13，偏移4 个字节后，MB4~MB13 与从站虚拟输入区一一对应。编完程序下载到CPU 中，通讯区建立后，PROFIBUS 的状态灯将不会闪烁，例子程序参见光盘“ PROFIBUS ” 目录下的项目名“ CP342-5_MASTER”。
注意：
使用CP342-5 作为主站时，因为本身数据是打包发送，不需要调用SFC14， SFC15，由于CP342-5 寻址的方式是通过FC1，FC2 的调用访问从站地址，而不是直接访问I/Q 区，所以在ET200M 上不能插入智能模块，如：FM350-1、FM352 等项，所有从站的Ti To 时间保持一致。
