进线电抗器
进线电抗器可平滑变频器的进线电流并减小电源电流中的谐波分量。通过减小电流谐波可使整流器中的功率部件以及直流母线电容器减少热量产生并减小对电网的谐波影响。通过使用进线电抗器可以抑制变频器的冲击电流。
针对外形尺寸FSD和FSE的功率模块PM240，进线电抗器为底部组件。进线电抗器固定在安装表面上，而功率模块则安装在进线电抗器上，从而节省空间。进线电抗器标配与功率单元的进线电缆，电源则通过进线电抗器上的端子进行连接。

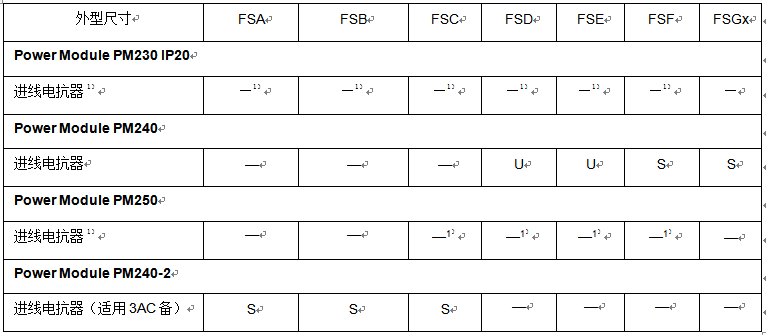

表中列出功率单元与滤波器对应表。
U = 底座安装
S = 侧面安装
- = 无此配置
1) 功率模块PM230或PM250不需要进线电抗器，且不允许使用。
