主电源、动力电缆、编码器电缆、24V接线

1、 驱动器主电源 - L1、L2、L3接线

• 200 V 系列
用于单相电网时(连接 L1、L2 和 L3 中的任意两个)，推荐的最小电缆截面积：
FSA：0.33 mm²
FSB：0.52 mm²
FSC：1.31 mm²
用于三相电网时，推荐的最小电缆截面积：
FSA 和 FSB：0.33mm²
FSC：0.52mm²
FSD（1 kW）：0.82 mm²
FSD（1.5 kW 至 2 kW）：2.08 mm²

• 400 V 系列
用于三相电网时,推荐的最小电缆截面积：
FSAA 和 FSA：1.5 mm²
FSB和FSC：2.5 mm²

2、 驱动器与电机间的动力电缆接线

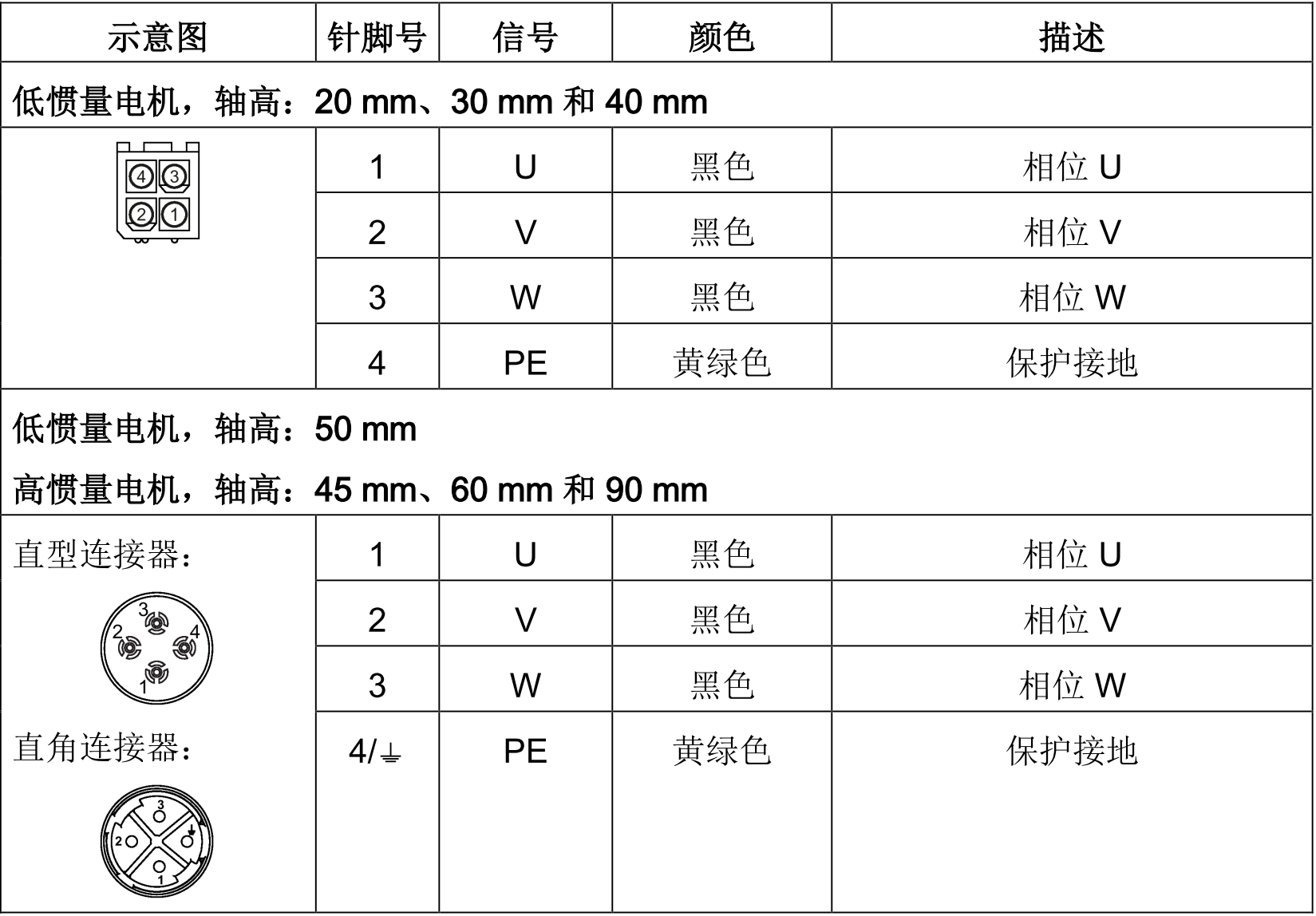

动力连接器 - 电机侧

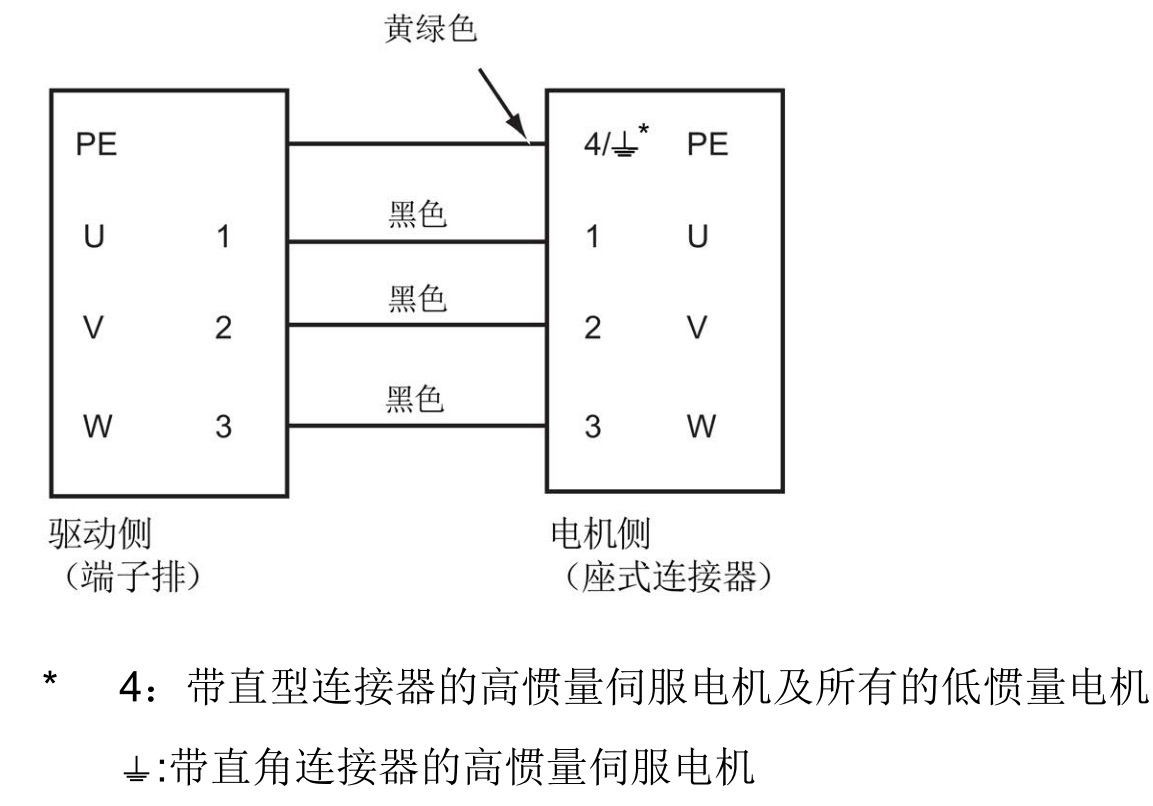

接线：

3、 编码器电缆接线

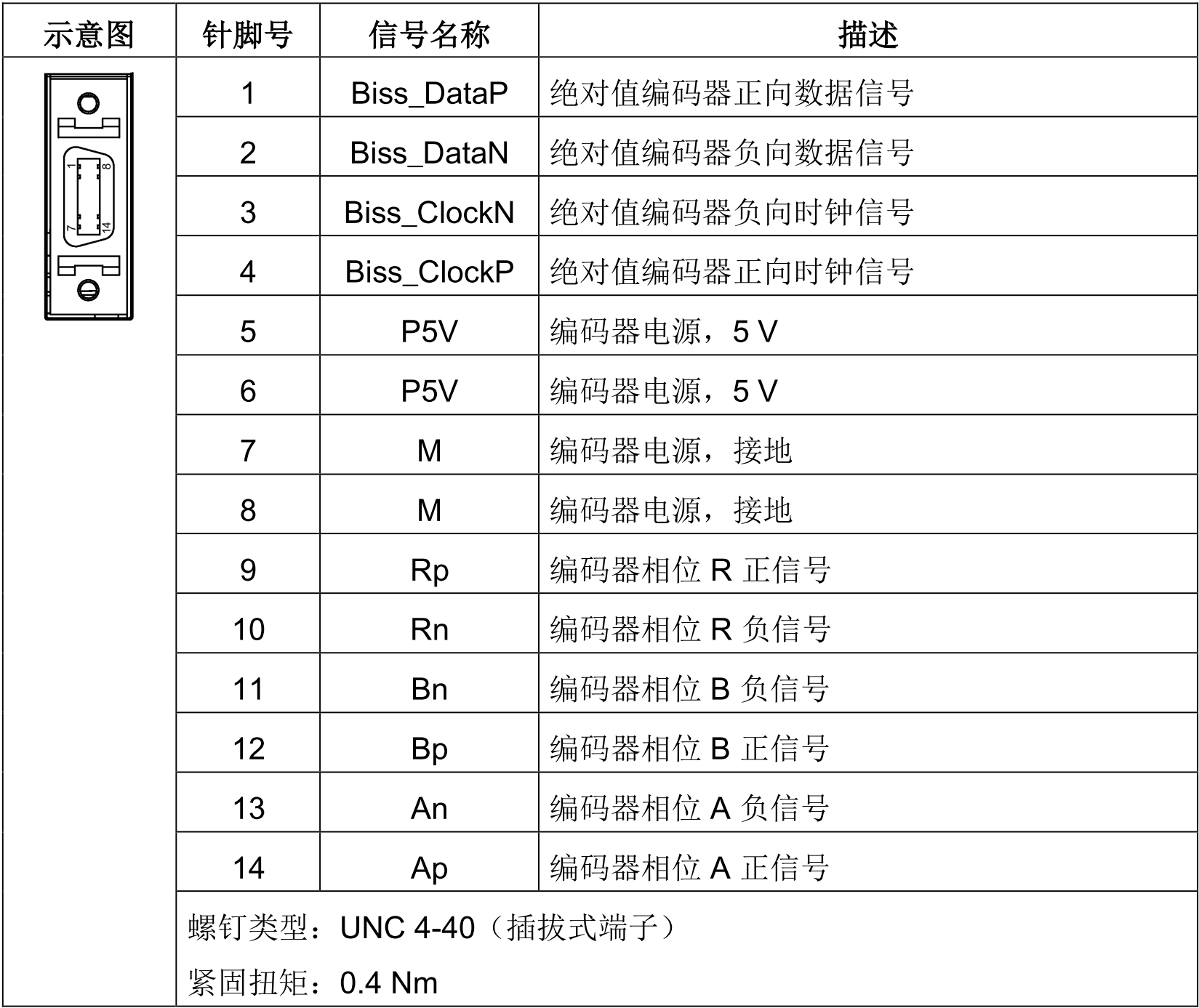

编码器接口 - 驱动侧：

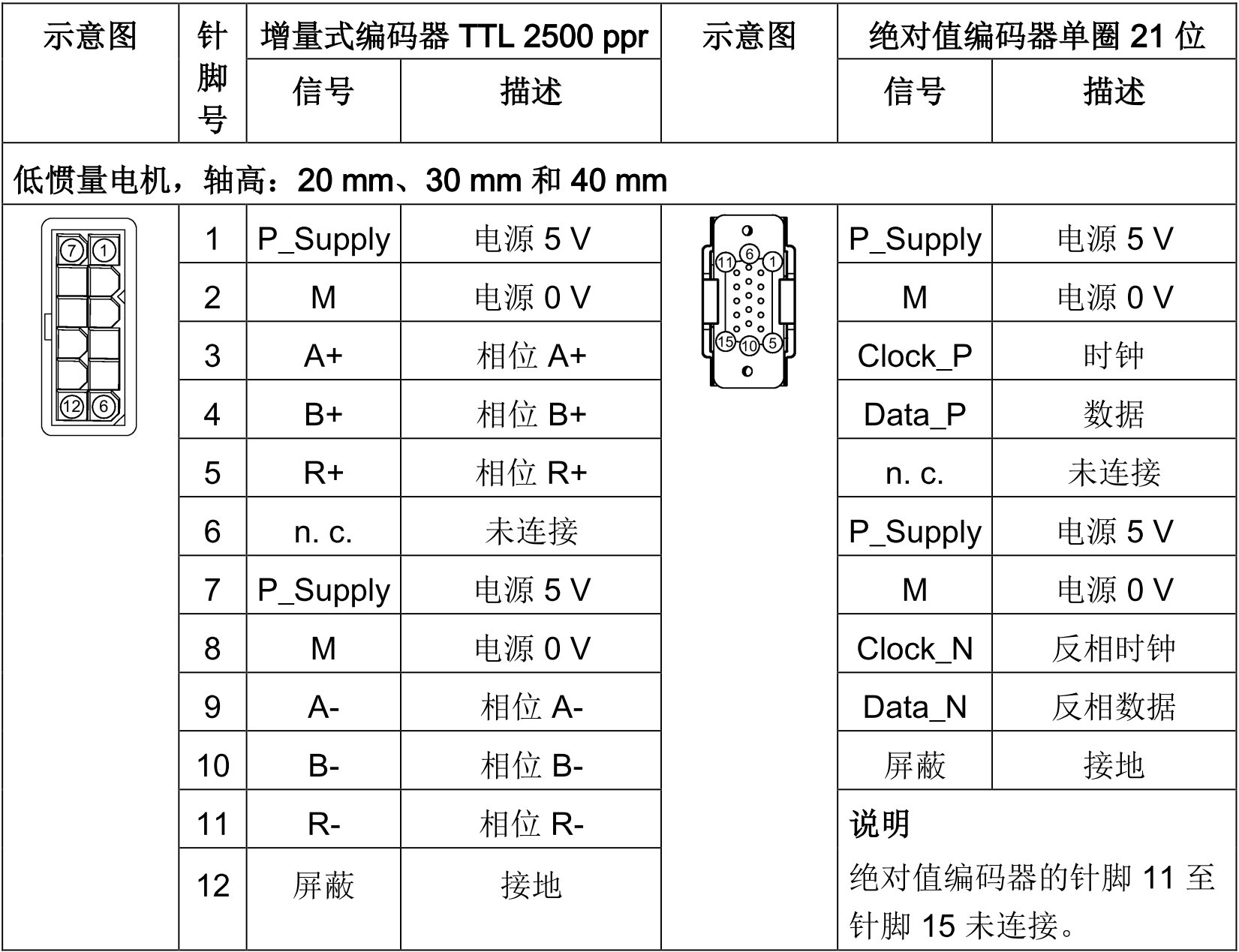

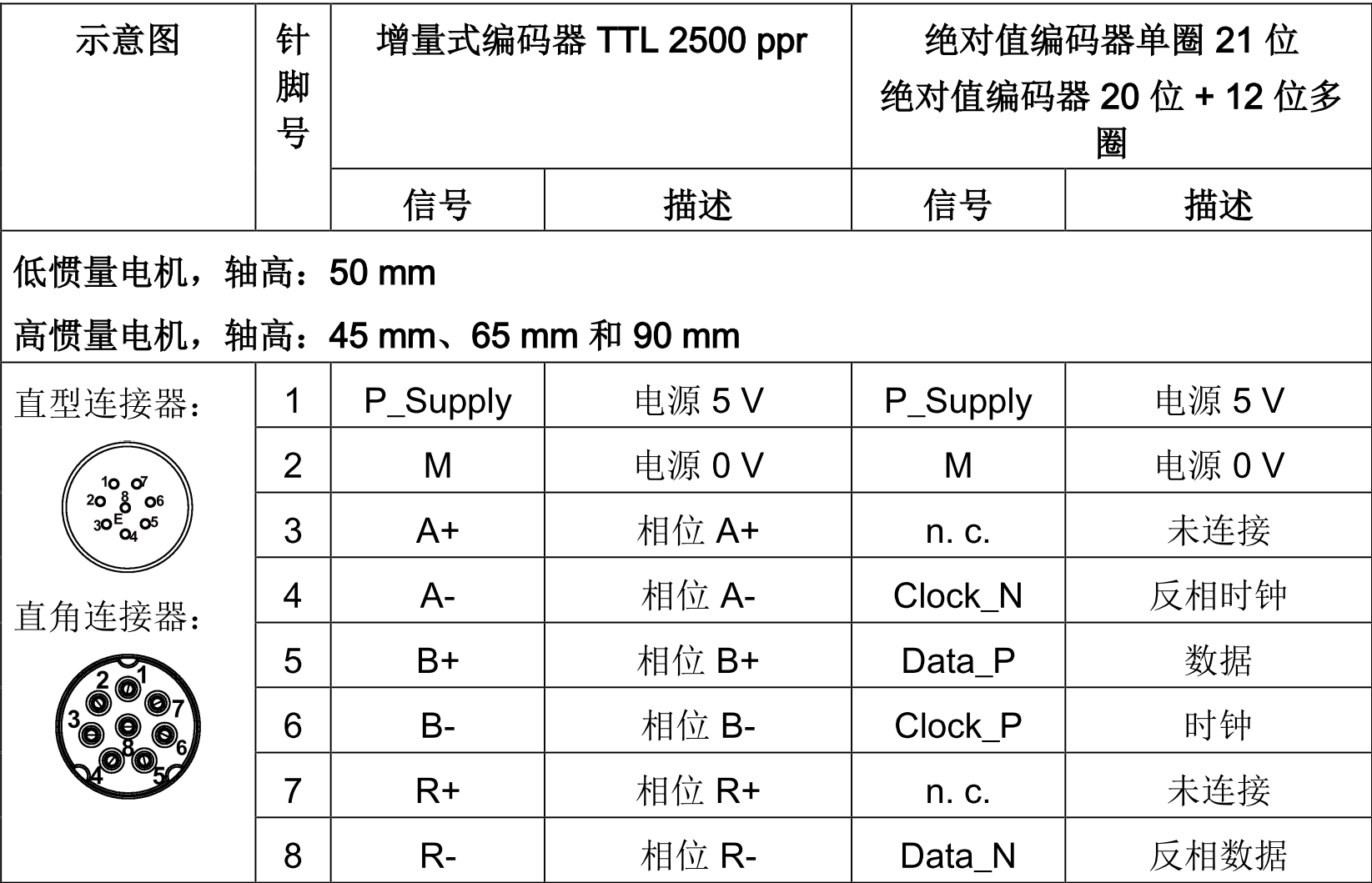

编码器连接器 - 电机侧

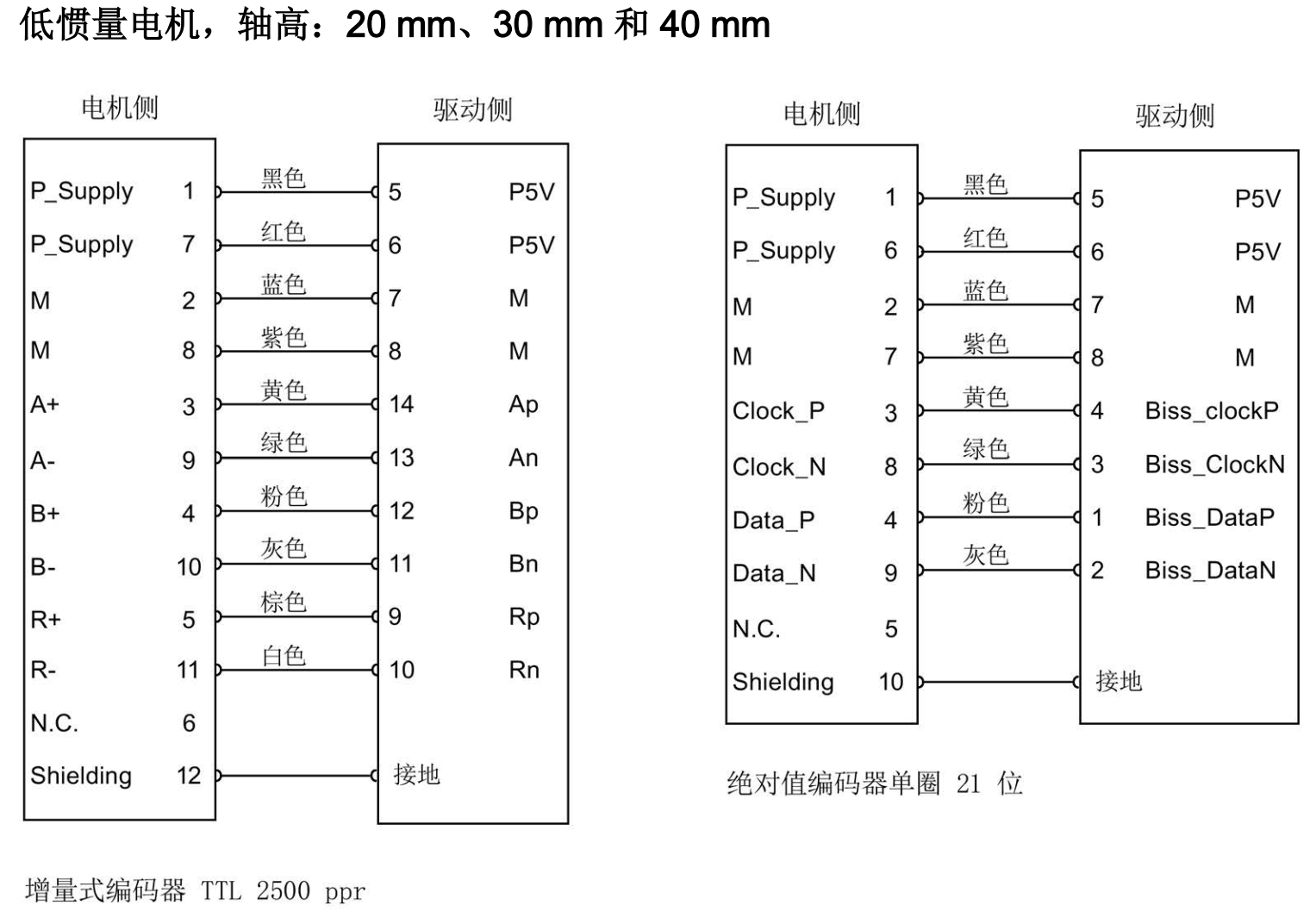

接线(低惯量电机，轴高：20 mm、30 mm 和 40 mm):

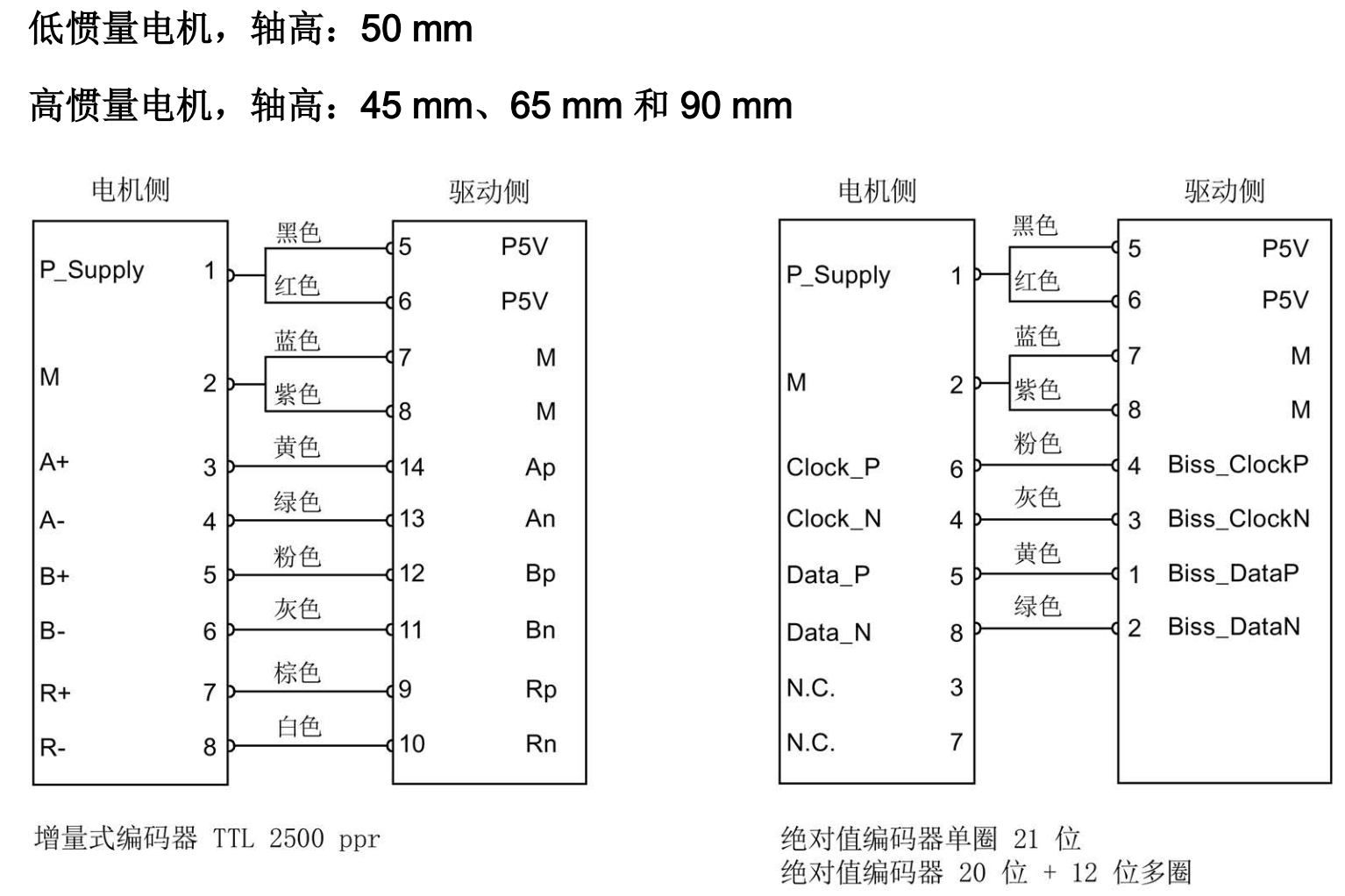

接线(低惯量电机，轴高：50 mm及 高惯量电机，轴高：45 mm、65 mm 和 90 mm):

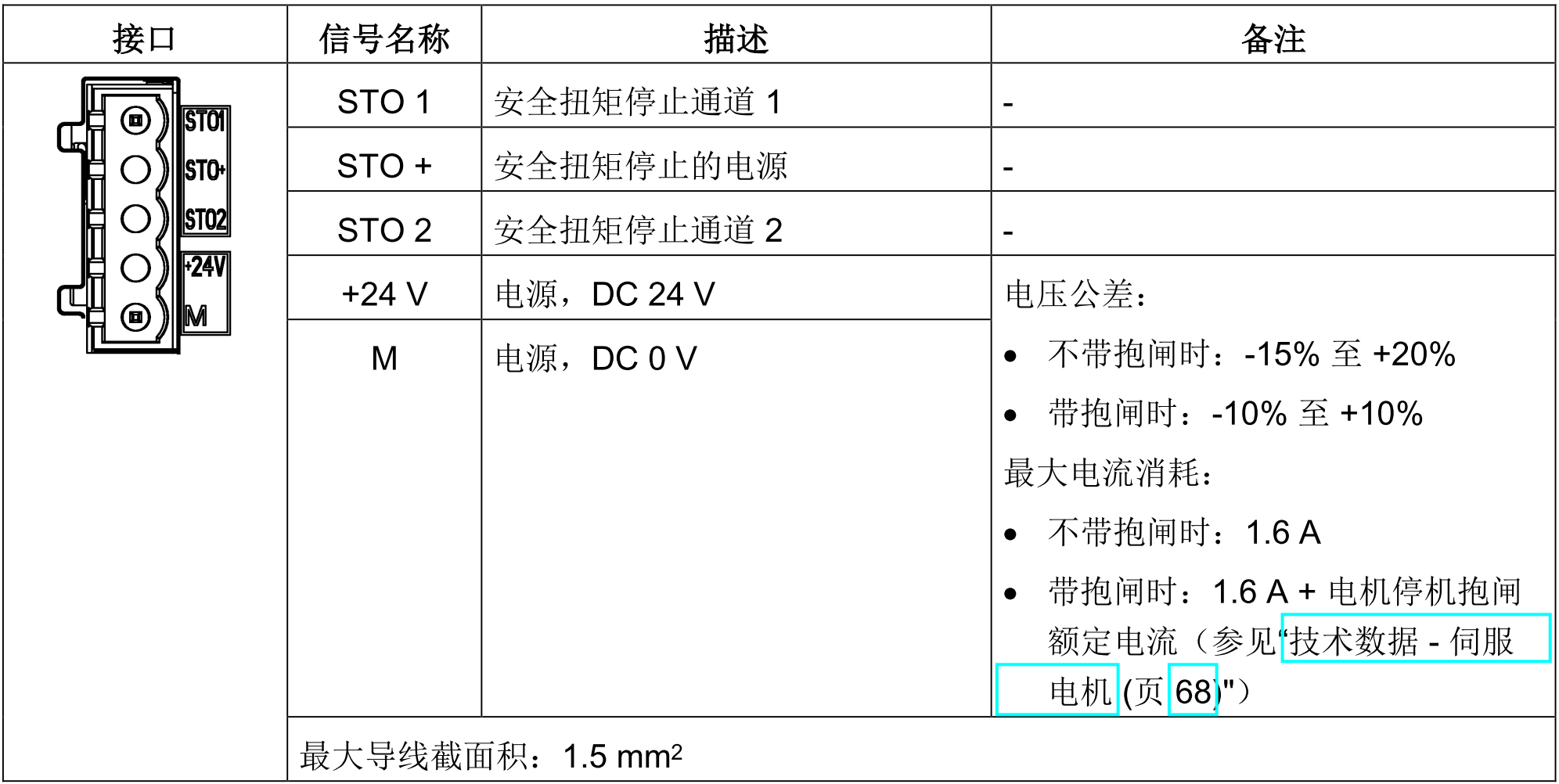

3、24V控制电源接线

V90 必须要接24V电源才可以工作。

对于V90 PTI:

对于V90 PN:

常问问题

V90是否必须要接24V电源？

V90 的24V端子必须连接外部24V电源，且满足容量要求以提供控制板及抱闸电源，否则V90不能工作。
