S7通信分为单边通信和双边通信，双边通信可以用BSEND/BRCV或USEND/URCV指令，BSEND/BRCV可以传送更多的数据。
S7-1500既支持单边通信，也支持双边通信。
单边通信参考文档：S7-1500 S7 单边通信
本文介绍S7-1500与S7-400通过BSEND/BRCV方式进行双边通信的组态编程步骤，用于实现S7-1500与S7-400不在同一项目中且S7-400用经典STEP7的场景。

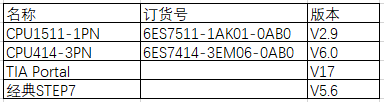

实验使用的主要硬件和软件如表1所示：
表1 实验环境
S7-1500站点在 TIA Portal 中组态，S7-400 站点在经典STEP7 中组态。

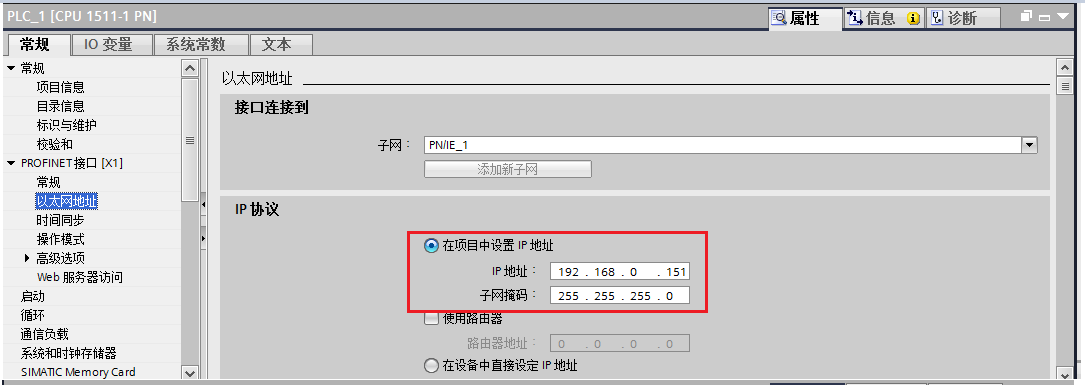

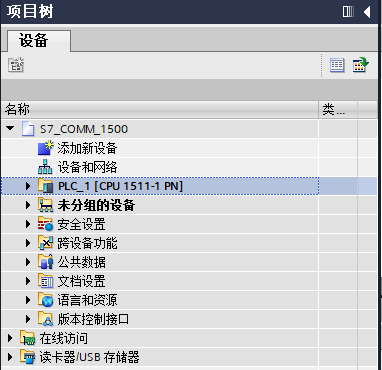

使用TIA Portal创建一个新项目，组态S7-1500站点，并设置IP地址如图1所示。
图 1 生成S7-1500站点

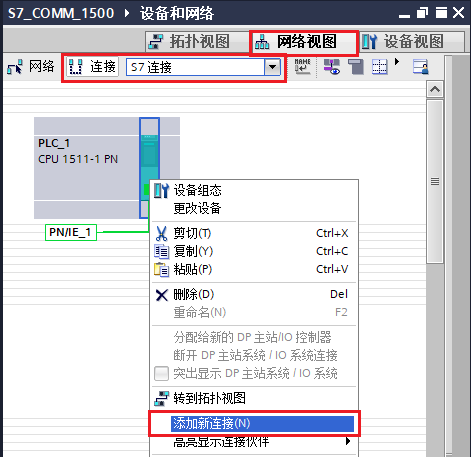

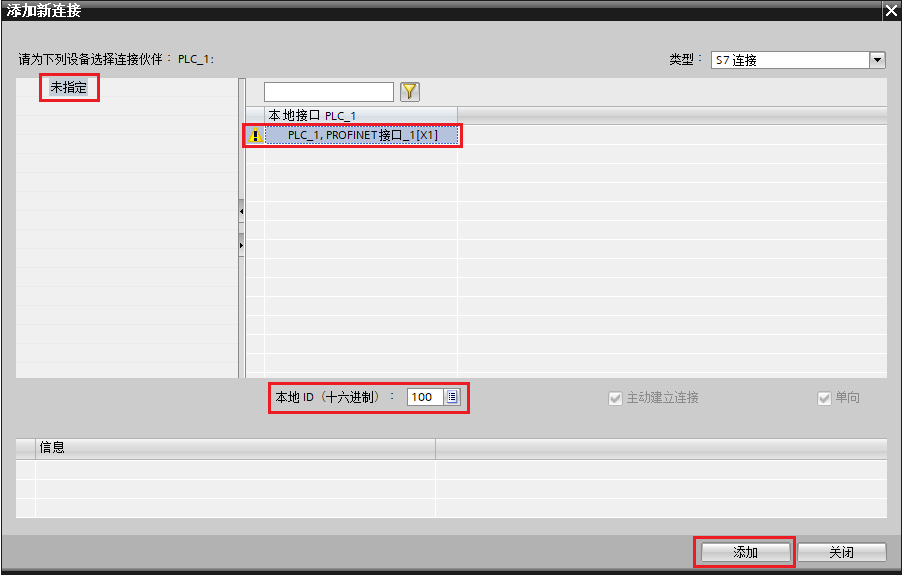

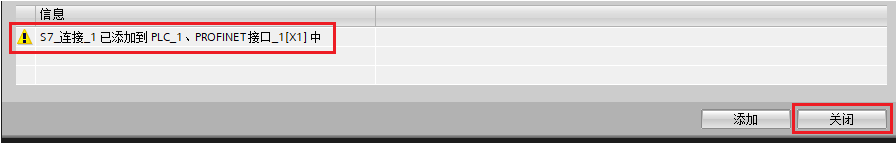

在"设备组态"中 ，选择"网络视图"栏进行网络配置，点中左上角的"连接"图标，连接框中选择"S7连接"，然后选中S7-1500 CPU，右键选择"添加新的连接"，在创建新连接对话框内，选择连接对象"未指定"，选择本地接口"PLC_1,PROFINET接口_1[X1]"，点击"添加"按钮，这时在"信息"栏能看到S7连接已添加的信息，点击"关闭"按钮，完成建立新连接，如图 2 所示。
图 2 S7-1500侧创建S7连接

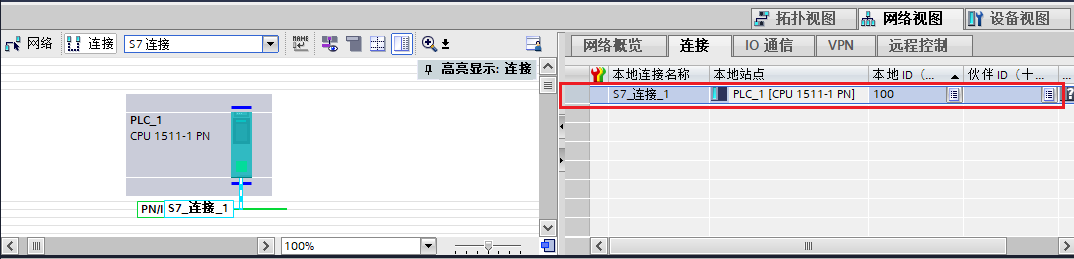

在"网络视图"中间栏的"连接"条目中，可以看到已经建立的"S7_连接_1"，如图 3 所示。
图 3 S7-1500侧S7 连接
点中上面的连接，在"S7_连接_1"的连接属性中查看和设置各参数。

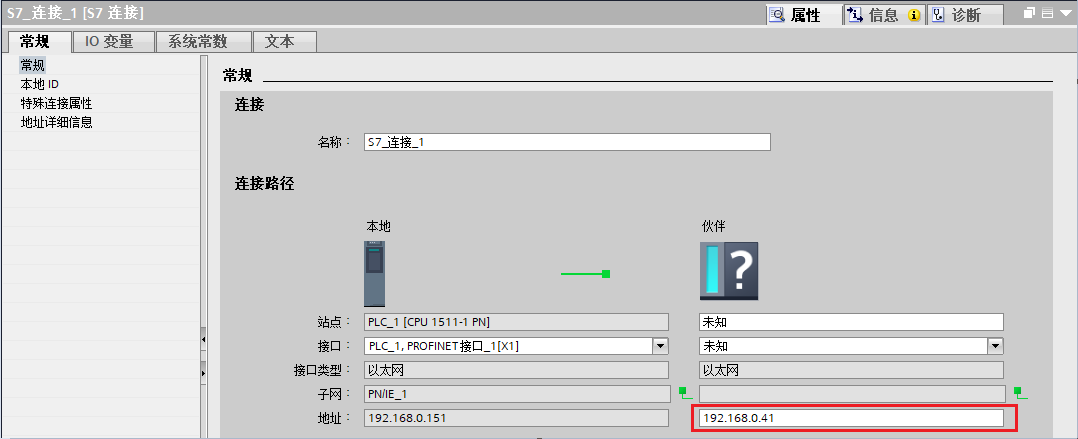

在常规中，伙伴的站点和接口选择"未指定"，伙伴的IP地址设置为S7-400的IP地址（192.168.0.41），如图4所示。
图 4 S7-1500侧的常规参数

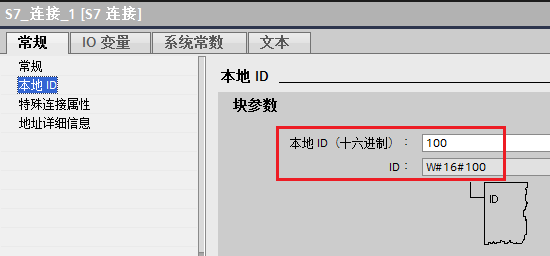

在本地ID中：设置通讯连接的ID 号，本地ID在本地PLC中必须是唯一的，在后续的通信编程中需要指向这个ID，这里ID=W#16#100，如图5所示。
图 5 S7-1500侧的本地ID

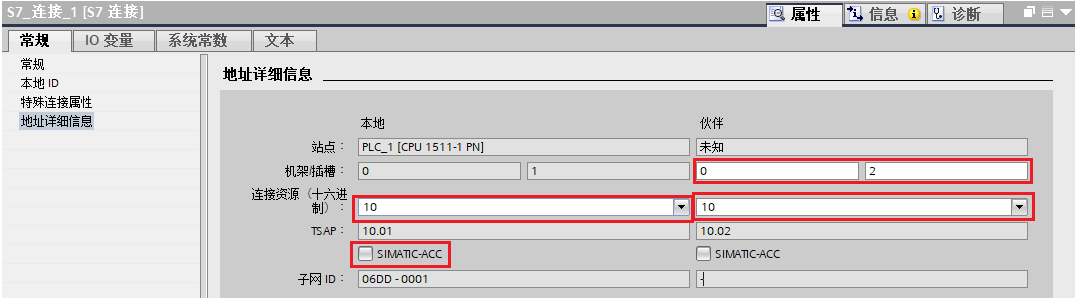

在地址详细信息中：设置通讯双方的 TSAP 号，伙伴的机架/插槽设置为S7-400CPU所在的机架号和插槽号，在这里是0和2。伙伴的连接资源设置为S7-400站点的本地连接资源，在这里是 10，如图6所示。
图 6 S7-1500侧的地址详细信息

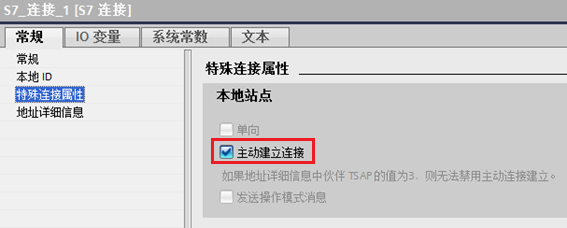

在特殊连接属性中：可以选择是否为主动建立连接。通信的双方只能有一方是主动建立连接，另一方是被动建立连接，这里S7-1500是主动建立连接，如图7所示。
图 7 S7-1500侧的特殊连接属性

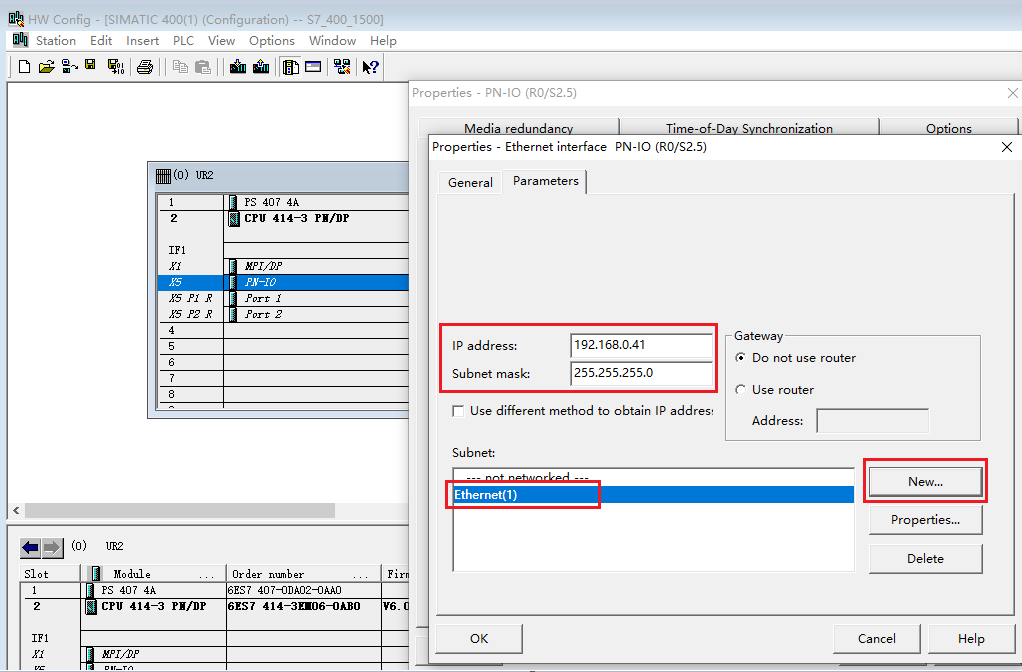

使用经典STEP7创建一个新项目，组态S7-400站点，并设置IP地址如图8所示。
图 8 S7-400侧生成站点

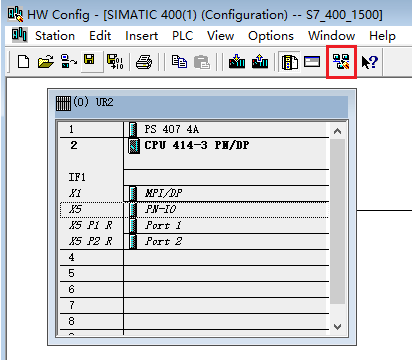

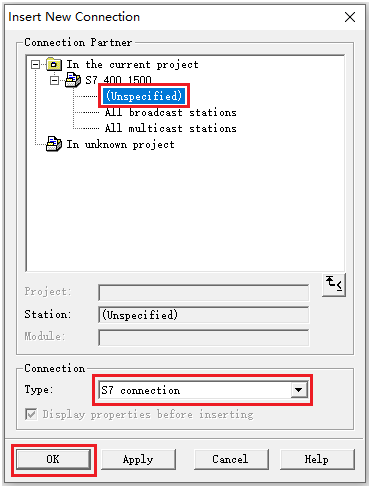

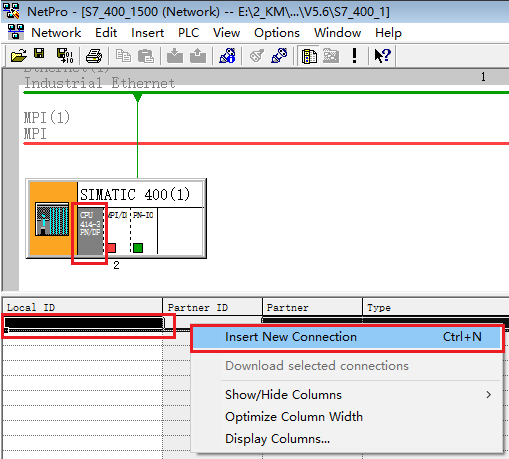

在硬件组态界面上方点击"组态网络"图标，进入网络组态的窗口界面，选中S7-400CPU，右键点击下方表格，选择"插入新连接"，在弹出的对话框中，连接伙伴选择"未指定"，类型选择"S7连接"，点击"确定"。如图9所示。
图 9 S7-400侧创建S7连接

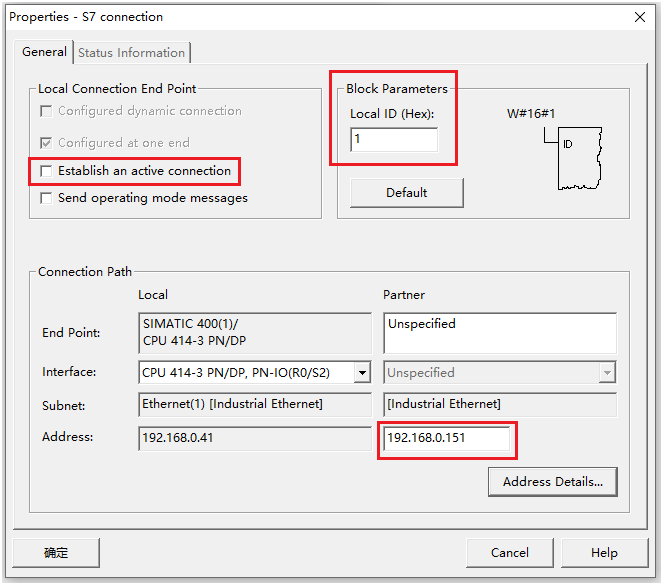

在弹出的S7连接属性对话框中，伙伴的IP地址设置为S7-1500的IP地址（192.168.0.151）。取消勾选"建立主动连接"。设置"Local ID"，这里设置为1。

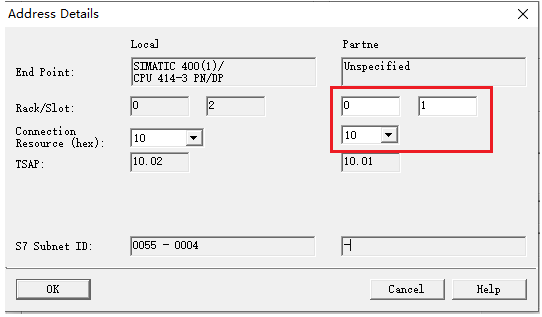

然后点击"Address Detail"按钮，弹出的地址详细信息对话框，设置通讯双方的 TSAP 号，伙伴的机架/插槽设置为S7-1500CPU所在的机架号和插槽号，在这里是0和1。伙伴的连接资源设置为S7-1500站点的本地连接资源，在这里是 10，如图10所示。
图 10 S7-400侧S7连接参数

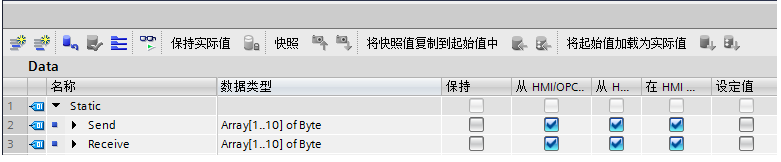

在 S7-1500 侧，分别创建用于发送和接收的数据块，定义成 10 个字节的数组，如图 11 所示。
图 11 传输数据区
在S7-1500侧，在OB1中，从"指令" >"通信" >"S7 通信">"其它"下，调用 BSEND、BRCV 通信指令，如图 12 所示。
图 12 S7-1500侧发送接收指令调用

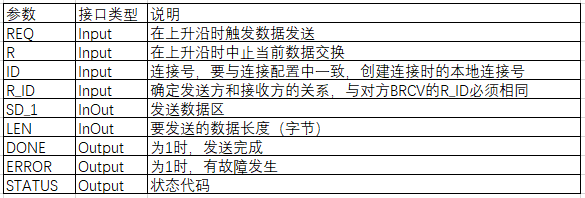

BSEND指令的各个参数说明如表2所示：
表2 BSEND指令参数

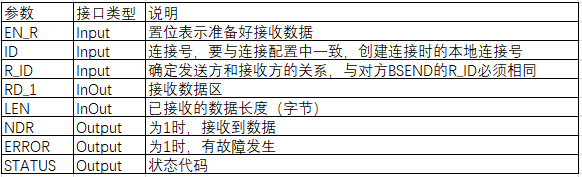

BRCV指令的各个参数说明如表3所示：
表3 BRCV指令参数

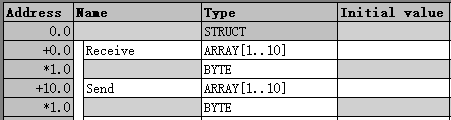

在 S7-400 侧，首先创建用于发送和接收的数据块，定义成 10 个字节的数组，如图 13 所示。
图 13 S7-400侧生成数据块

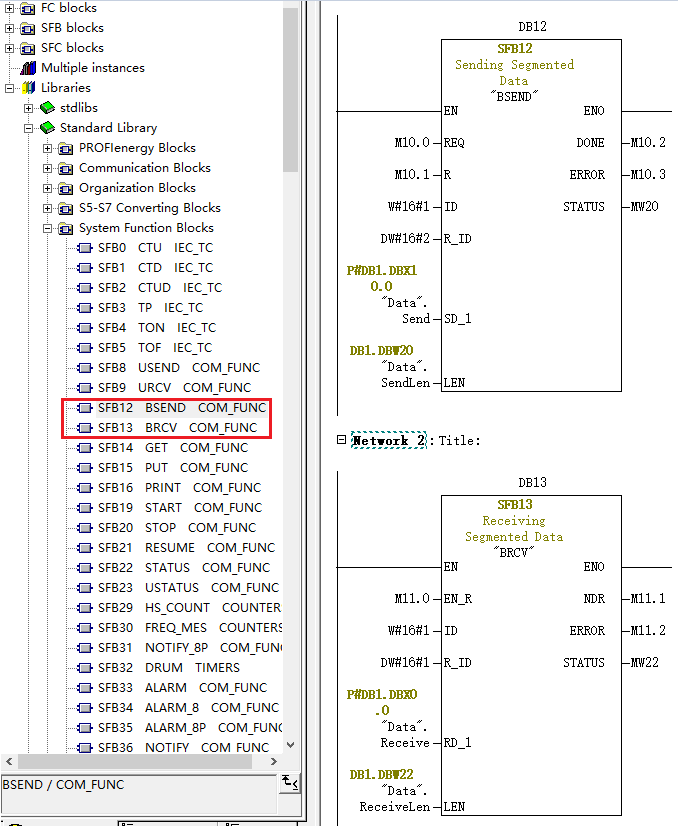

然后在OB1中，从"Libraries" >"Standard Library" >"System Function Blocks"下，调用 SFB12 BSEND、SFB13 BRCV 通信指令，如图 14 所示。
图 14 S7-400侧发送接收指令调用
指令的各个参数参考上述表2、表3中的说明。

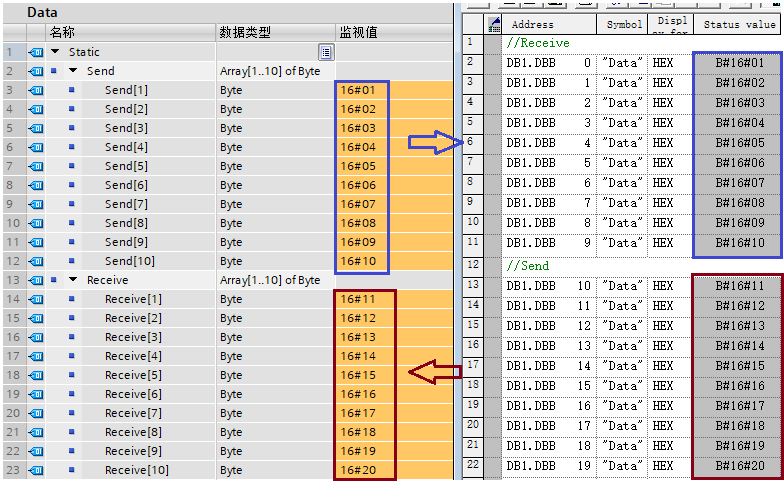

两个 CPU 之间数据交换，监控结果如图 15 所示。
图 15 监控结果
