不同型号CPU输入/输出接线

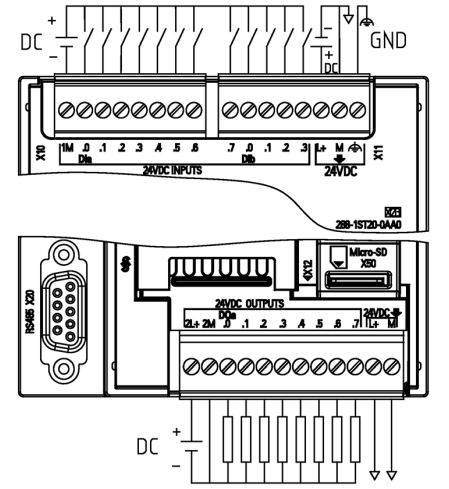

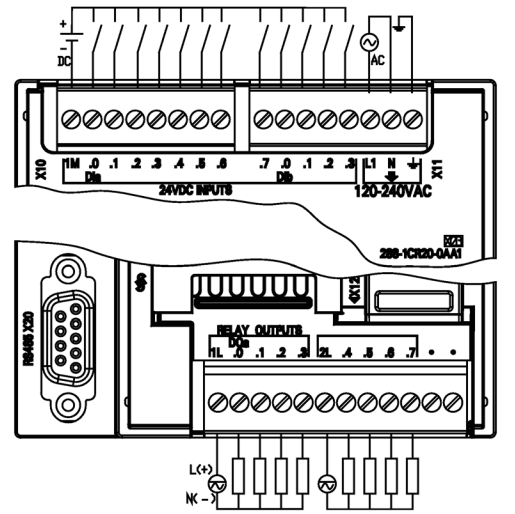

CPU SR20	CPU ST20	CPU CR20s

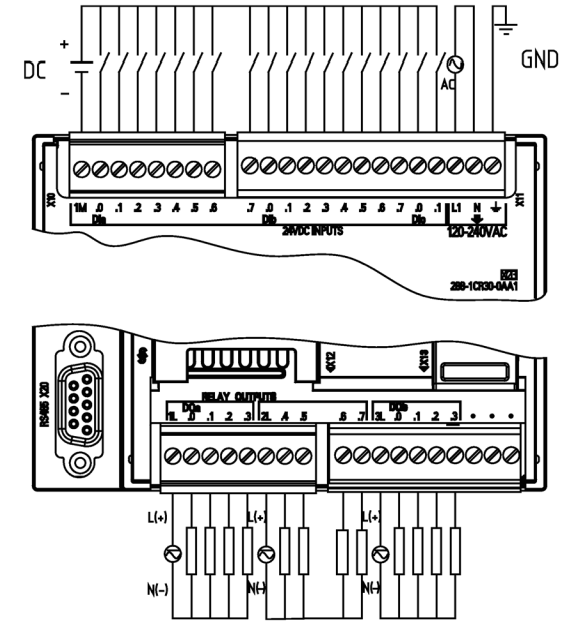

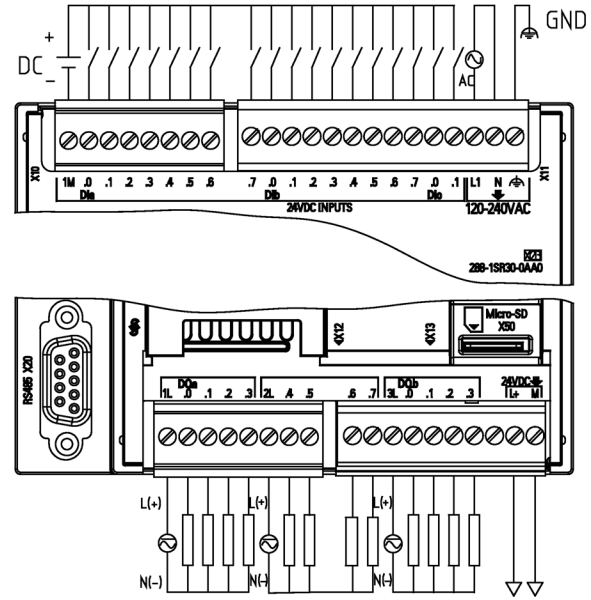

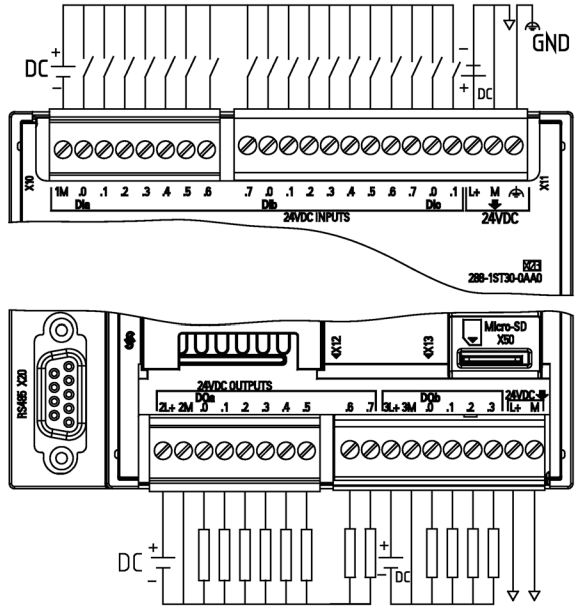

CPU SR30	CPU ST30	CPU CR30s

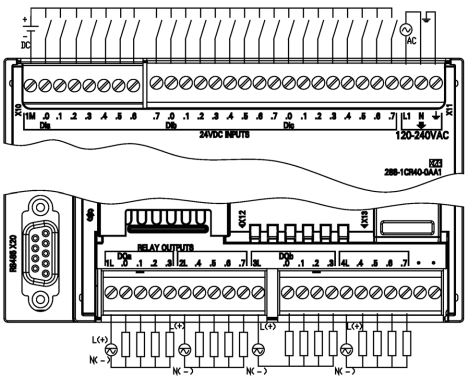

CPU SR40	CPU ST40	CPU CR40s

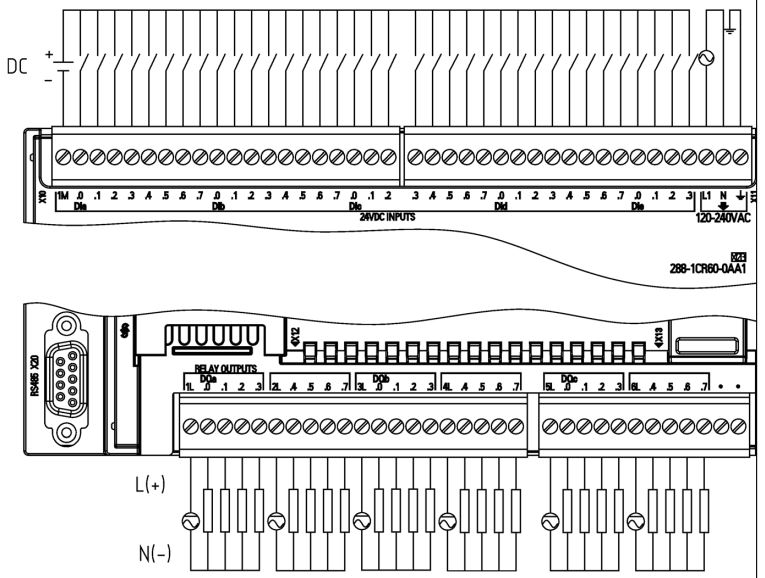

CPU SR60	CPU ST60	CPU CR60s

数字量输入接线

对于大多数输入来讲，都是24VDC输入，其中ST CPU的 I0.0-I0.3 支持 5-24V 输入，另外ST20/30 的I0.6、I0.7也支持5-24V输入。如下表所示：


S7-200 SMART的数字量输入点内部为双向二级管，可以接成漏型（图7）或源型（图8），只要每一组接成一样就行。
对于数字量输入电路来说，关键是构成电流回路。输入点可以分组接不同的电源，这些电源之间没有联系也可以。

数字量输出接线

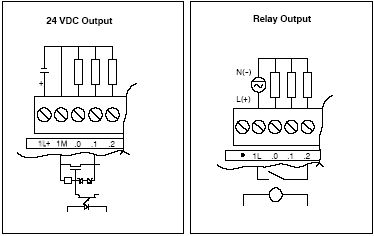

• 晶体管输出只能接成源型输出（图9），不能接成漏型，即输出为24V。
• 继电器输出是一组共用一个公共端的干节点，可以接交流或直流，电压等级最高到220V。例：可以接24V/110V/220V交直流信号。但要保证一组输出接同样的电压（一组共用一个公共端，如1L、2L）。对于弱小信号，如小于 5V 的信号，需要自己验证其输出的可靠性。
  继电器输出点（图10）接直流电源时，公共端接正或负都可以。

对于数字量输出电路来说，关键是构成电流回路。输出点可以分组接不同的电源，这些电源之间没有联系也可以。

代表24VDC传感器电源输出

常问问题

1. 同一个模块的数字量输入端可以同时接NPN和PNP两种信号的设备吗？

不可以，因为NPN和PNP两种类型的信号在DI端形成的回路中对于DI点的电流方向相反，同样地M点的电流方向也相反，如图7和图8，NPN和PNP回路的电流方向不同所示，如果把两种信号接到一个M端，则M端有两种电流流向，这是不正确的。因此不能在同一个模块的DI输入端同时接NPN和PNP两种信号的设备。

2. DO分成晶体管和继电器两种类型，它们的区别是什么？

继电器的负载电流比晶体管的大，但是输出频率受到机械装置的影响不能太快，同时存在机械寿命的限制。晶体管的负载电流比继电器的小，但是输出频率快，可以用于高速脉冲输出，没有机械寿命的限制。

3. S7-200 SMART CPU数字量输出可以接漏型的设备吗？

不可以，S7-200 SMART CPU 本体和扩展模块的DO端都只能接源型24V类型的设备，即集电极开路的PNP设备。

4. S7-200 SMART I/O扩展模块DIAG指示灯以红色闪烁的原因？

对于数字量扩展模块的DIAG指示灯以红色闪烁的原因主要是缺少24V直流供电电源，建议查看CPU的信息来确认具体报错原因，查看CPU信息的方法请见硬件诊断或诊断方法举例。

I/O扩展模块缺少24V直流供电电源时，所有通道指示灯也以红色闪烁。建议核对模块接线图，尤其是模块供电端含两排端子的，确定供电接线是否正确，以EM DR32为例，正确的接线方式如下图所示。

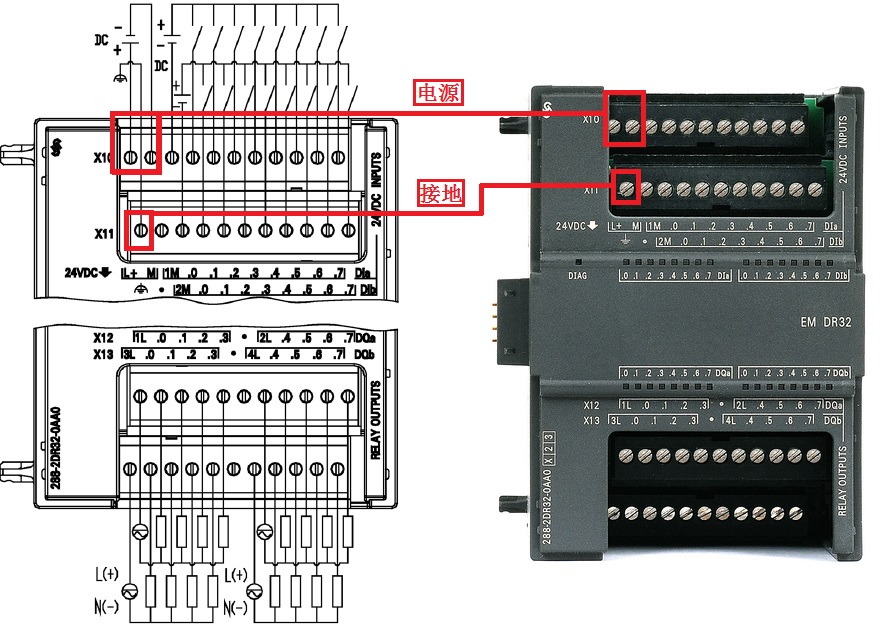

图11. EM DR32接线图
