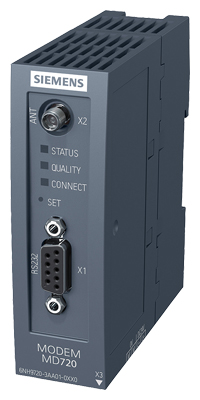

图1 MD720
订货号： 6NH9720-3AA01-0XX0
SIPLUS订货号：6AG1720-3AA01-7XX0
作为MD720-3（6NH9720-3AA00-0XX0）的替代型号，在国内主要是用来和S7-200连接，实现S7-200收发短消息或者S7-200的远程监视数据。
此外还可以连接S7-200 SMART，ET200 串口CP，S7-1200 串口CP，实现西门子全系列CPU的收发短消息的功能。
以及连接CP340/CP341、ET200S 1SI实现S7-300的远程监视修改数据。
本文档用于介绍S7-200 SMART通过MD720收发短消息。( 目前S7-200 smart无法通过MD720实现远程监视修改数据)
MD720在国内使用，需要配移动或联通的电话卡，不限2G、3G、4G。
MD720有2种模式：
1. 终端模式，出厂默认模式，主要用于发短消息，也是本文档涉及到的模式
2. OPC模式，主要用于远程监视数据
MD720手册链接：https://support.industry.siemens.com/cs/cn/zh/view/102401328

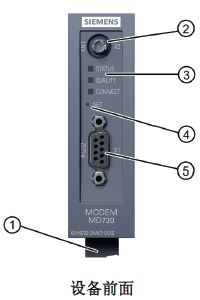

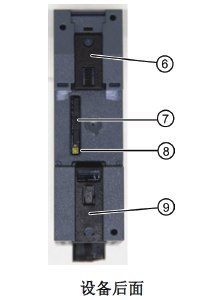

设备前面和后面图，如图2所示：
图2 MD720的前面和后面视图
1 X3：24 VDC 电源连接器（设备底部）
2 X2：用于连接天线的 SMA 插座
3 LED
4 SET 按钮
5 X1：用于连接本地站点或PC的串行接口 (RS-232)
6，9 用于DIN 导轨/配电柜固定支架
7 带有 SIM 卡卡托的 SIM 卡插槽
8 用于弹出 SIM 卡卡托的按钮
MD720安装：DIN35导轨水平或垂直安装。
SIM卡：联通或移动的SIM卡，插在MD720后面的卡托中。目前市售的SIM卡都是MICRO SIM卡或者NANO SIM卡，而MD720需要使用的原始的SIM卡，俗称的“大卡”，建议到运营商处获取原始的SIM卡。
S7-200 SMART的集成口和MD720之间的连接线可以是以下任意一种：
电缆RS232端接在MD720 X1；而RS485端接在S7-200 SMART集成口。
电缆拨码见表1：
表1 PPI电缆拨码
| 开关编号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 位置 | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |

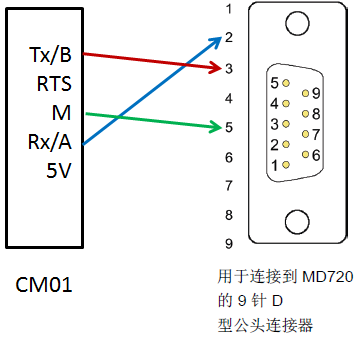

S7-200 SMART 通过CM01信号板和MD720之间的连接线需要自制3芯屏蔽线，最长10米，接线如图3所示：
图3 CM01连接MD720接线

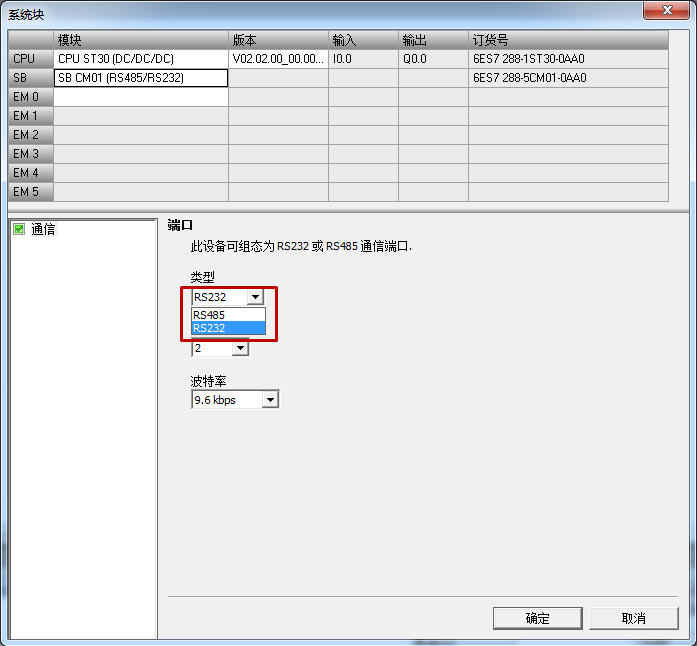

CM01如图4所示设置为RS232模式：
图4 CM01 RS232设置
MD720电源：DC24V

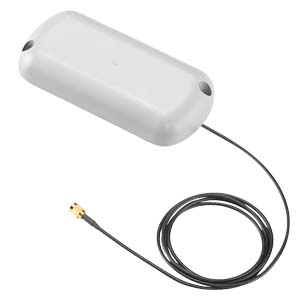

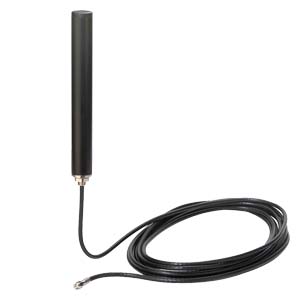

天线：可以使用以下天线：ANT794-4MR（订货号：6NH9860-1AA00，电缆长5m，支架安装，图5左边），或ANT794-3M（订货号：6NH9870-1AA00，电缆长1.2m，水平放置，图5右边）。
图5 天线
| 终端模式 | ||
|---|---|---|
| LED | 状态 | 含义 |
| 全部 | 按顺序闪烁和熄灭（快速） | 设备启动 |
| 所有LED同步缓慢闪烁 | 维护模式 | |
| 按顺序闪烁和熄灭（缓慢） | 加载固件文件 | |
| 所有LED同步快速闪烁 | 错误 | |
| STATUS | 缓慢闪烁 | 等待PIN输入 |
| 快速闪烁 | PIN错误/SIM错误 | |
| QUALITY | 缓慢闪烁（有规律） | 拨号到GSM网络 |
| 暂停后闪烁一次 | 场强不足 | |
| 暂停后闪烁两次 | 场强适中 | |
| 暂停后闪烁三次 | 场强良好 | |
| 点亮 | 场强非常好 | |
| 熄灭 | 等待PIN | |
| CONNECT | 闪烁（有规律） | 终端模式已激活 |
|
||
S7-200 SMART 通过集成口实现的短消息库如下：
S7-200 SMART 通过CM01实现的短消息库如下：
这两个库添加至STEP7-Micro/WIN SMART后如图6所示：
图6 S7-200 SMART 短消息库
该库需要占用227个字节的库存储区，该区域不能和其它区域有冲突。
对于发短消息，无需调用SMS_tele_handle（下面不做介绍）。库中的SMS_xmt_rcv_manage在其它程序块内部使用，在程序中专门无需调用，SMS_init，SMS_send，SMS_receive在程序中需全部调用。
程序在只调用SMS_init，SMS_send，SMS_receive后，大小在2.6Kbyte。
说明如下：
1. 初始化/SMS_init
| 引脚 | 类型 | 数据类型 | 说明 |
|---|---|---|---|
| EN | INPUT | BOOL | 使能端，通常为SM0.0 |
| SMS_init_start | INPUT | BOOL | 初始化，沿触发 |
| SMS_init_pin | INPUT | DWORD | SIM卡PIN码，输入为字符串，国内SIM卡默认为1234 |
| SMS_init_ssc | INPUT | DWORD | 短消息服务中心号码，输入为字符串，需要咨询SIM卡所在地的运营商 |
| SMS_init_busy | OUTPUT | BOOL | 状态：忙 |
| SMS_init_done | OUTPUT | BOOL | 状态：完成 |
| SMS_init_aborted | OUTPUT | BOOL | 状态：放弃 |
| SMS_init_ststus | OUTPUT | WORD | 状态代码 |
正常初始化完成后，状态代码SMS_init_ststus=15。如果SMS_init_aborted=True，则要根据SMS_init_status检查错误。
| 数值 | SMS_init_ststus |
|---|---|
| 1 | 初始化端口 |
| 2 | 关闭回显 |
| 3 | 关闭回显成功 |
| 4 | 关闭回显失败 |
| 5 | 查询PIN码状态 |
| 6 | PIN码OK |
| 7 | 需要设置PIN码 |
| 8 | 设置PIN码 |
| 9 | PIN码设置成功 |
| 10 | PIN码设置失败 |
| 11 | 设置短消息模式 |
| 12 | 短消息模式设置成功 |
| 13 | 短消息模式设置失败 |
| 14 | 输入短消息服务中心号码 |
| 15 | 短消息服务中心号码输入成功 |
| 16 | 短消息服务中心号码输入失败 |
| 17 | 关闭回显成功，但需将波特率设置成9600kbps |
| 18 | 设置MD720波特率为9600kbps |
| 19 | 设置MD720波特率为9600kbps成功 |
| 20 | 设置MD720波特率为9600kbps失败 |
| 21 | 初始化超时 |
2. 发送/SMS_send
| 引脚 | 类型 | 数据类型 | 说明 |
|---|---|---|---|
| EN | INPUT | BOOL | 使能端，通常为SM0.0 |
| SMS_send_start | INPUT | BOOL | 发送使能，沿触发 |
| SMS_send_tn | INPUT | DWORD | TXT模式为目的手机号码，PDU模式为消息长度，输入为字符串 |
| SMS_send_msg | INPUT | DWORD | 发送的内容，输入为字符串，不超过160个字符 |
| SMS_send_busy | OUTPUT | BOOL | 发送中 |
| SMS_send_done | OUTPUT | BOOL | 发送完成 |
| SMS_send_aborted | OUTPUT | BOOL | 发送错误 |
| SMS_send_status | OUTPUT | WORD | 发送状态 |
正常发送完成后，状态代码SMS_send_status=6。 如果SMS_send_aborted=True，则要根据SMS_send_status检查错误。
| 数值 | SMS_send_status |
|---|---|
| 1 | 初始化 |
| 2 | 发送手机号码或长度中 |
| 3 | 发送手机号码或长度成功 |
| 4 | 发送手机号码或长度失败 |
| 5 | 发送消息中 |
| 6 | 发送消息成功 |
| 7 | 发送消息失败 |
| 8 | 发送超时 |
发短消息有两种模式，TXT模式和PDU模式：
1. TXT模式（默认）
SMS_send_tn为接收短消息的手机号码。
SMS_send_msg为短消息内容，只能发送有ASCII码的字符（英文字母、数字、部分标点符号），字符个数不超过160。
2. PDU模式
该模式可以发送中文短消息。
SMS_send_tn为短消息字节长度。
SMS_send_msg为短消息内容。可以发送任意有unicode码的字符，字符个数不超过35。
不过需要自行修改库文件，该库程序的密码是1234，打开库后，做如图7和图8的修改：

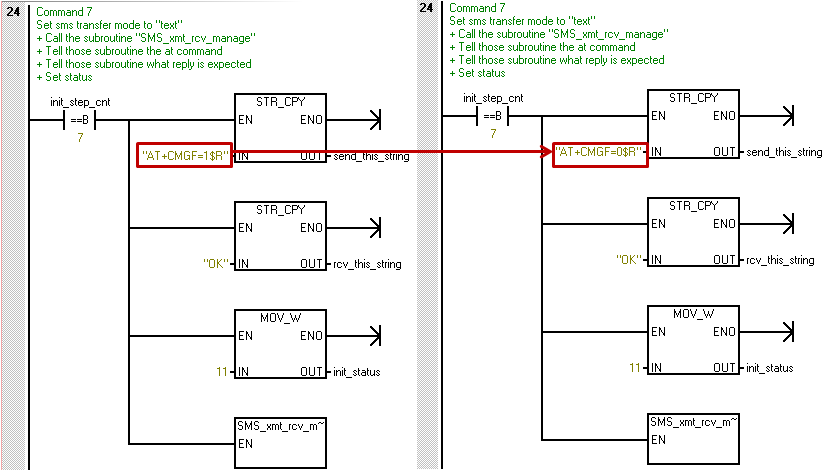

SMS_init:
图7 初始化块修改

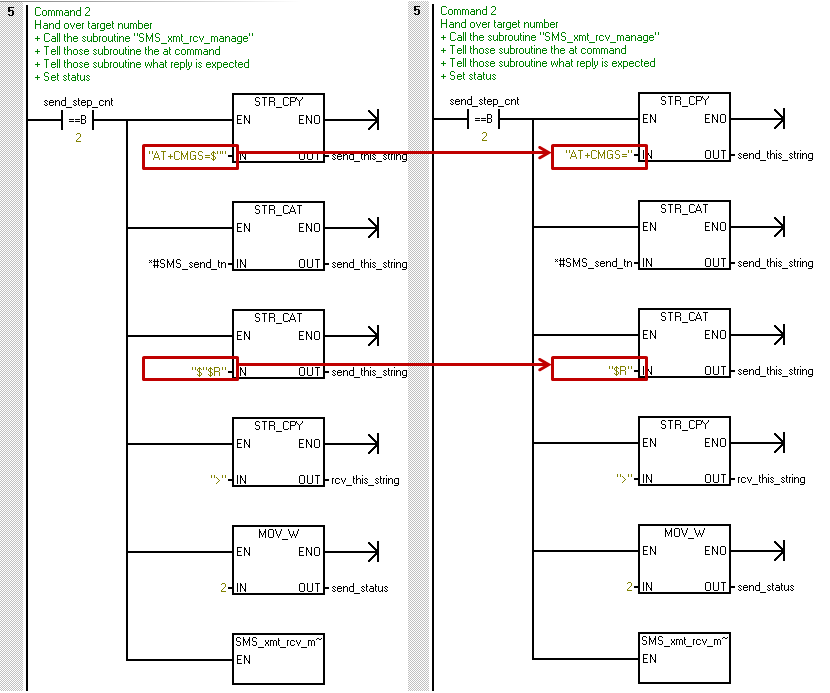

SMS_send：
图8 发送块修改
例子：发送“温度：1.3℃”到指定手机号码“18912345678”，需要编辑SMS_send_msg为：
00 01 00 0D 91 688119325476F8 00 08 0E 6E295EA6FF1A0031002E00332103
00：SCA长度，不计入短消息长度
01：TPDU类型
00：消息基准值MR
0D：号码长度（8618912345678）
91：国际号码
688119325476F8：两两颠倒的8618912345678F，最后一位补F
00：协议标识PID
08：数据编码方案UCS-2
0E：信息长度（十六进制），即后面6E295EA6FF1A0031002E00332103所需字节数14的十六进制表示
6E295EA6FF1A0031002E00332103：“温度：1.3℃”的unicode码
SMS_send_tn：不算开始的SCA长度，一共56个字符，除以2即SMS_send_tn=28
3. 接收/SMS_receive
| 引脚 | 类型 | 数据类型 | 说明 |
|---|---|---|---|
| EN | INPUT | BOOL | 使能端，通常为SM0.0 |
| SMS_rcv_start | INPUT | BOOL | 接收使能，沿触发 |
| SMS_rcv_msg | INPUT | DWORD | 接收缓冲区的地址，接收的短消息从起始地址+15开始，输入为指针 |
| SMS_rcv_busy | OUTPUT | BOOL | 接收中 |
| SMS_rcv_done | OUTPUT | BOOL | 接收完成 |
| SMS_rcv_aborted | OUTPUT | BOOL | 接收错误 |
| SMS_rcv_status | OUTPUT | WORD | 接收状态 |
正常接收完成后，状态代码SMS_rcv_status=4或者7。如果SMS_rcv_aborted =True，则要根据SMS_rcv_status检查错误。
注意：SMS_rcv_msg指向的区域最长可能需占用指针开始后的255个字节，所以为使短消息收发正常，请在编写其他程序时避开这段区域。
| 数值 | SMS_rcv_status |
|---|---|
| 1 | 初始化 |
| 2 | 接收短消息中 |
| 3 | 接收短消息成功 |
| 4 | 没有短消息 |
| 5 | 提取SIM卡内最远短消息的编号 |
| 6 | 删除SIM卡内最远的短消息 |
| 7 | 删除SIM卡内最远的短消息成功即收到新的短消息 |
| 8 | 删除SIM卡内最远的短消息失败 |
| 9 | 接收短消息超时 |
短消息的接收过程是检查SIM卡中有没有短消息，如果有则从SIM卡中读取最远的消息到接收缓冲区，之后提取最远的消息编号，然后将该条消息删除，完成一次接收，如果SIM卡中没有短消息，则直接完成一次接收。也就是说即使不触发SMS_rcv_start，短消息照常接收到SIM卡中，只是不读取到接收缓冲区。
接收短消息通常用于查询S7-200 SMART的实时数据，或者对其进行远程控制，但一般不建议远程控制，毕竟无人值守的控制非常危险。
如果需要接收短消息，则通常定时触发SMS_rcv_start。建议即使不使用接收短消息功能，也间隔2、3分钟触发一次SMS_rcv_start，用以删除SIM卡接收到的垃圾短消息。

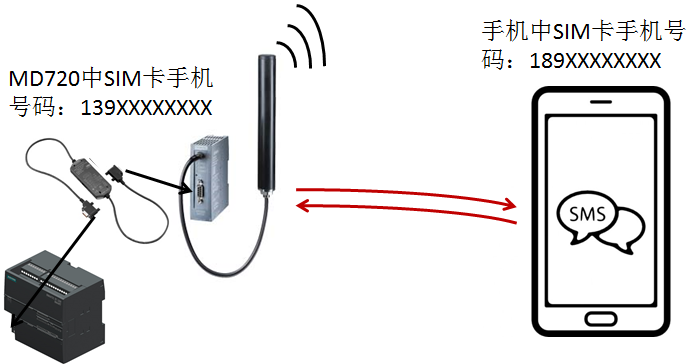

如图9所示，需要以下配置可以实现S7-200 SMART通过MD720收发短消息。
图9 MD720接收短消息配置
远程：
1. S7-200 SMART CPU，型号不限（例子中使用ST30）
2. MD720+联通/移动 SIM卡（例子中使用天津移动SIM卡139XXXXXXXX）
3. 连接在MD720上的天线（例子中使用ANT794-4MR）
4. MD720与S7-200 SMART CPU之间的连接电缆（例子中使用S7-200的编程电缆）
手机端：没有限制。（例子中使用北京电信SIM卡189XXXXXXXX）
1.TXT模式，收发英文短消息
步骤如下：
（1）S7-200 SMART CPU编写程序（例子中使用Set5_S7-200-library_P0库），参见图10。
库存储区分配为VB0～VB227

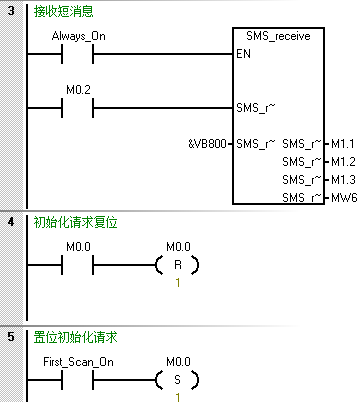

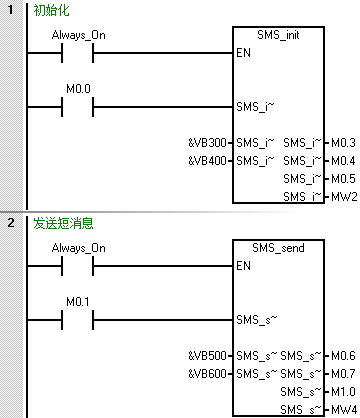

图10 MD720程序
（2）数据块，参见图11
图11 数据块

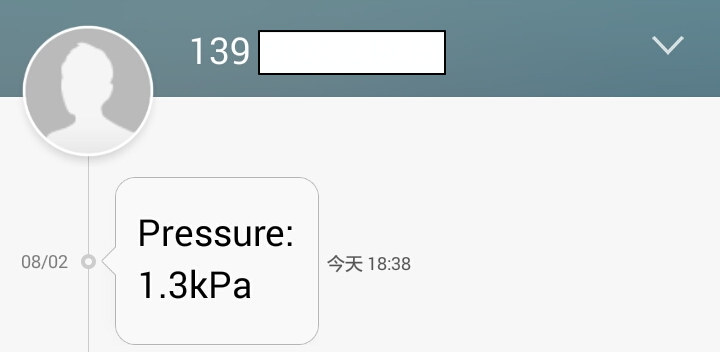

（3）手机收到的短消息，参见图12
图12 手机接收到的短消息
（4）手机发送的短消息，参见图13

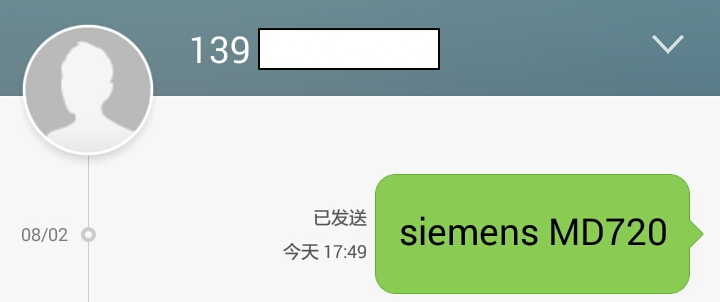

图13 手机端发送短消息
S7-200 SMART接收，参见图14：
图14 S7-200 SMART收到的短消息
从图中可知，虽然SMS_rcv_msg从VB800开始，但实际接收到的短消息从VB815开始，其中包含短消息来源电话号码，接收时间，以及内容等，如果需要使用短消息内容，需要使用S7-200 SMART的字符串处理的指令查找、提取。
2. PDU模式，发中文短消息
步骤如下：
（1）S7-200 SMART CPU编写程序（例子中使用Set5_S7-200-library_P0库）
库存储区分配为VB0～VB227，程序参见图10，需如前述修改库程序。
（2）数据块，参见图15
图15 数据块

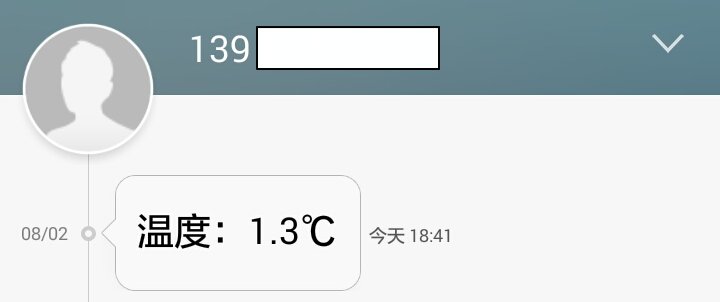

（3）手机收到的短消息，参见图16
图16 手机接收到的短消息
1. MD720如何恢复出厂设置？
答：使用曲别针、工字钉等按下SET按钮超过4s，3个指示灯开始循环闪烁，此时MD720正在恢复出厂设置。
2. 为什么使用MD720发送短消息总是初始化超时？
答：可以做以下检查工作：
（1） MD720指示灯是否正常（CONNECT灯有规律的闪烁，QUALITY灯最好常亮或者闪烁的频繁）
（2） 程序中PIN码是否设置正确
（3） 程序中短消息服务中心号码是否设置正确
（4） 程序中是否有地址冲突，库存储区、SMS_rcv_msg等容易出问题
（5） SMS_receive是否SM0.0调用
（6） MD720和S7-200 SMART电缆是否连接正常，拨码是否正确
（7） 短消息库与所接的集成口/CM01是否匹配
（8） 检查SIM卡的安装。
以上都无法解决的话，建议MD720恢复出厂设置，只使用收发短消息的程序重新下载测试。
3. 如何通过电脑RS232串口连接MD720，使用AT指令控制MD720？

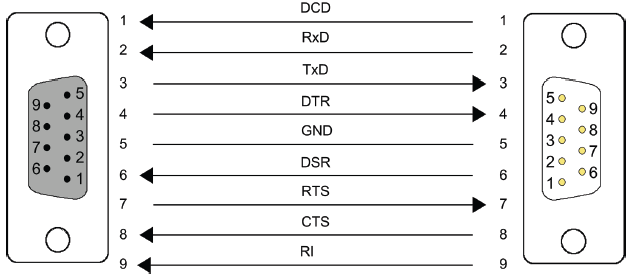

答：可以使用西门子电缆6NH7701-4AL连接，也可以如图17所示自行制作。
图17 电缆连接
连接前建议将MD720恢复出厂设置。
电脑上的软件可以使用各类串口调试工具，波特率选择19200bps，无校验，数据位8位，停止位1位。
发送指令需要在最后附加CR（回车键）。AT指令需要使得输入为字符输入而不是十六进制输入。
4. MD720-3和MD720有什么区别？
答：MD720-3和MD720区别如下：
| AT指令/功能 | MD720-3 | MD720 |
|---|---|---|
| MSC/MSC SEC | 只支持MSC协议 | 支持MSC协议与MSC SEC协议 |
| 短消息中的"_" | 支持 | "_"将转化为水平制表符 |
| AT+CMGD=1,4 | 删除所有短消息 | 该指令不支持 |
| AT+CMGR=<index> | 如果SIM卡的<index>没有短消息，则响应为+CMGR:ERROR | 如果SIM卡的<index>没有短消息，则响应为+CMGR:0,,0 |
| AT+CPMS="ME","ME","ME" | 可以这样分配 | 固件版本<V2.1：MD720返回错误消息。 固件版本=V2.1 AT+CPMS="ME","ME","ME"等价于AT+CPMS="ME","ME","MT"；接收到短消息保存在SIM卡，当卡存储器满了以后，接收到的短消息保存在设备中而不是删除。 |
5. 5米天线电缆不够长怎么办？
答：西门子没有专用的天线延长电缆，因此只能使用第三方带SMA接头的天线。但是西门子不建议这样去做，因为这样会显著抑制信号。
