下载 PC Station硬件组态及网络连接

１．设置 PG/PC 接口

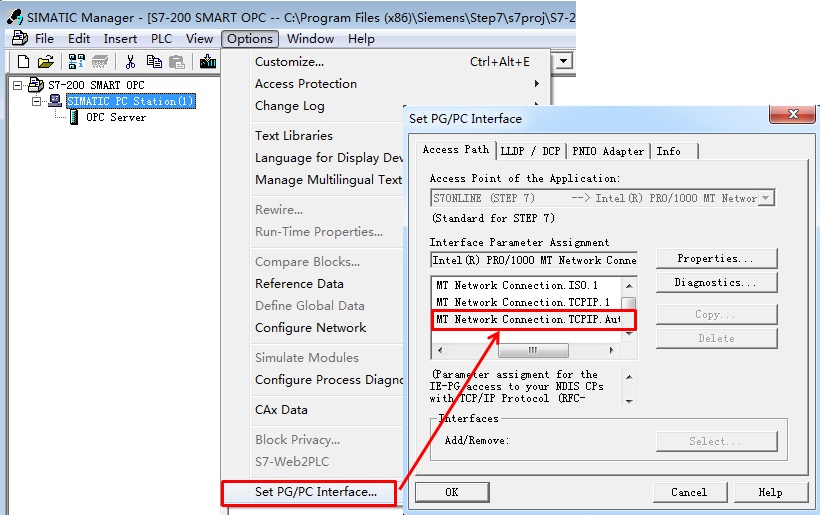

在 STEP7 软件中，通过“Options”>“Set PG/PC Interface”进入设置界面，如图１．所示。
注意：需要选择 PC 机的相应的以太网卡，选择协议TCPIP.Auto；如果需要下载 PC Station 与STEP 7 软件位于同一台 PC 上，则PG/PC接口也可以选择“PC internal.local”。

图1．设置PG/PC接口

２． 检查配置控制台

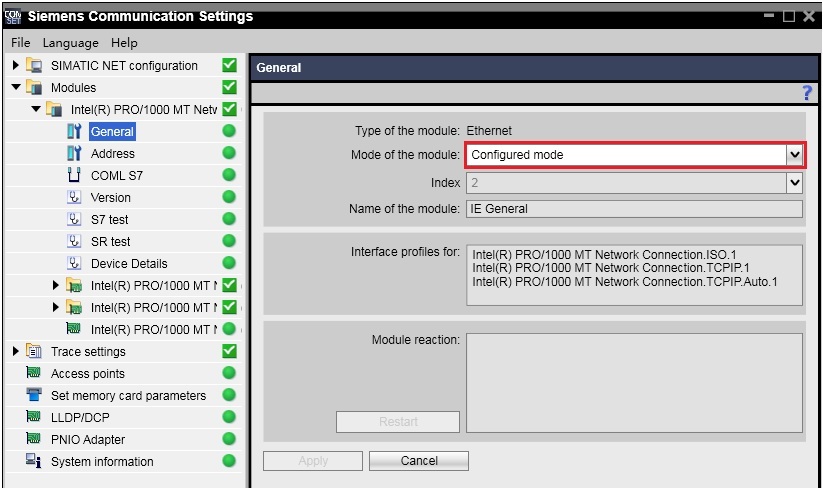

通过Windows “开始”>“所有程序”>“Siemens Automation>“SIMATIC”>“SIMATIC NET”>“Communication Setting”进入配置控制台检查，如图２．所示。
注意： “IE General”组件的操作模式需要为“Configured mode ”。
对于低版本的 Simatic Net 软件，有可能需要手动将模块模式（Mode of the module）从PG模式切换到组态模式（Configured mode），并设置 Index 号，然后再在 Station Configuration Editor 中添加硬件。

图2．配置控制台

３． 使用STEP7软件下载PC Station组态。

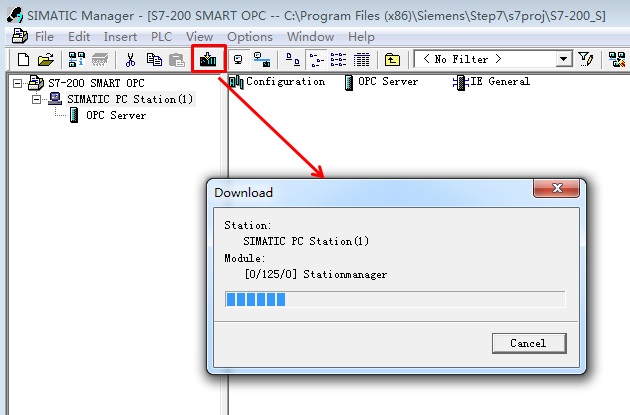

STEP 7 软件中，选择相应的 PC Station 站点，点击下载图标，下载 PC Station 项目组态，如图3．所示。

图3．下载 PC Station 项目组态

４．在网络配置中将配置好的连接下载到 PC Station 中。

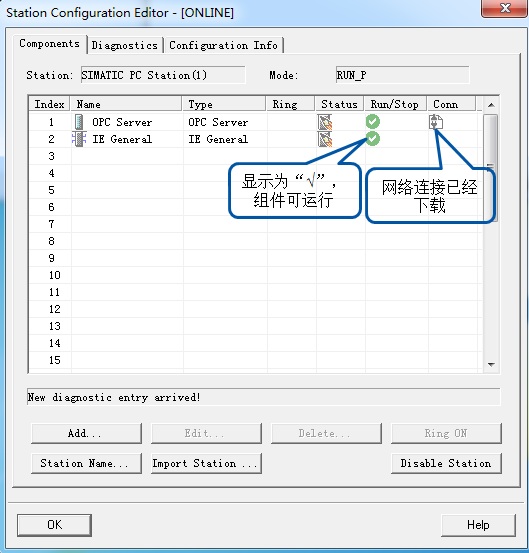

下载完成后，再次打开“Station Configuration Editor”，PC Station运行以及连接状态将更新，如图4．所示。在编程过程中，可以根据这些状态显示进行判断组态是否正确。



图4．下载完成后的状态
