S7-300与S7-200 SMART 通过 DP01 进行 PROFIBUS DP 通讯，需要进行S7-300站组态，在S7-200 SMART系统中不需要对通讯进行组态和编程，只需要将要进行通讯的数据整理存放到相应的 V 存储区，并且S7-300组态DP01从站时设置正确的地址即可。DP01的地址，在模块本身上的拨码设置分为X0（地址个位）和X10（地址十位）；DP01是波特率自适应的，取决于S7-300的组态。
注意：S7-200 SMART系统虽然中不需要对通讯进行组态和编程，但是需要在STEP 7-Micro/WIN SMART 系统块中组态EM DP 01 模块。
首先，在STEP 7项目里插入一个S7-300的站并建立PROFIBUS DP 主站网络：
导入EM DP 01 GSD文件后，在右侧的设备选择列表中找到DP01从站，PROFIBUS DP-Additional Field Device-PLC-SIMATIC-EM DP 01 PROFIBUS-DP，并且根据通讯字节数，选择相应的配置。本例中的插槽一包含"4Bytes In/Out"预组态 I/O 选项，插槽二包含"8 Bytes In/Out"预组态 I/O 选项。如下图：
确定S7-300硬件组态中所设置DP01的DP 从站地址，如下图红框标注，为DP从站DP01的站地址。

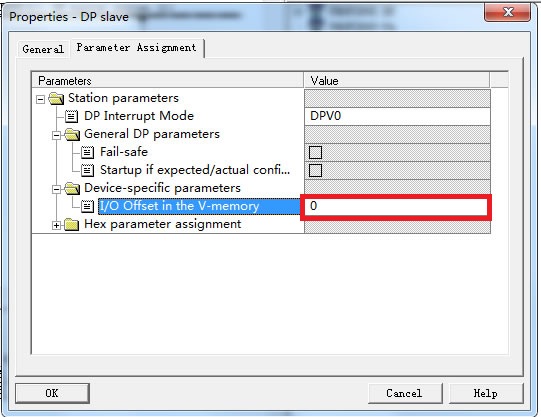

如果使用的S7-200 SMART通信区域不从VB0开始，则还需要在“Parameter Assignment”选项卡中设置"I/O Offset in the V-memory"参数，
该参数的设置如下图所示（本例中S7-200 SMART通信区域是从VB0开始，所以此参数设置为0）：
组态完系统的硬件配置后，将编译下载到S7-300的PLC当中。
在S7-200 SMART 侧断电的情况下，将DP01的拨位开关拨到与S7-300侧硬件组态的设定值一致。

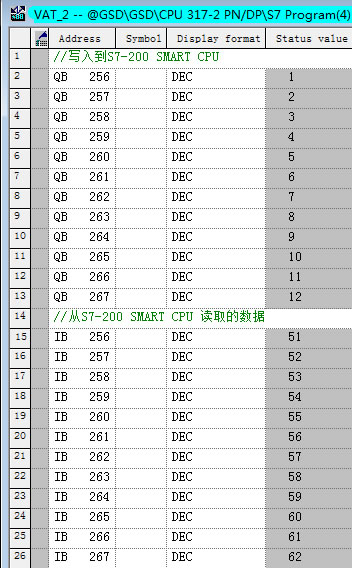

打开 STEP7中的变量表和STEP 7-MicroWIN SMART状态表进行监控，它们的数据交换结果如下图：
VB0－VB11是S7－300写到S7－200 SMART 的数据，VB12－VB23是S7－300从S7－200 SMART读取的值。

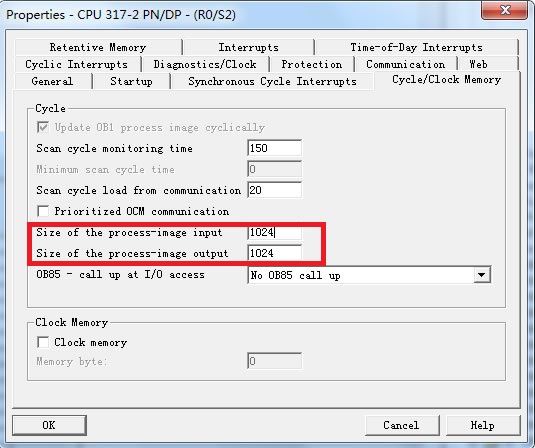

注：可以在固件版本 V2.5以上的 S7-300 CPU Properties的 “Cycle/Clock Memory”标签下修改过程映像区的大小，使DP通讯的数据区在过程映像区之内，这样设置的话就可以直接对过程映像区进行操作。在过程映像区中的数据是始终一致的，由操作系统对过程映像区进行自动更新。无需再通过 DPRD_DAT（读取 DP 设备的一致性数据）与 DPWR_DAT（写入 DP 设备的一致性数据）保证数据一致性。
DP01上拨位开关的位置一定要和S7－300中组态的地址值一致。

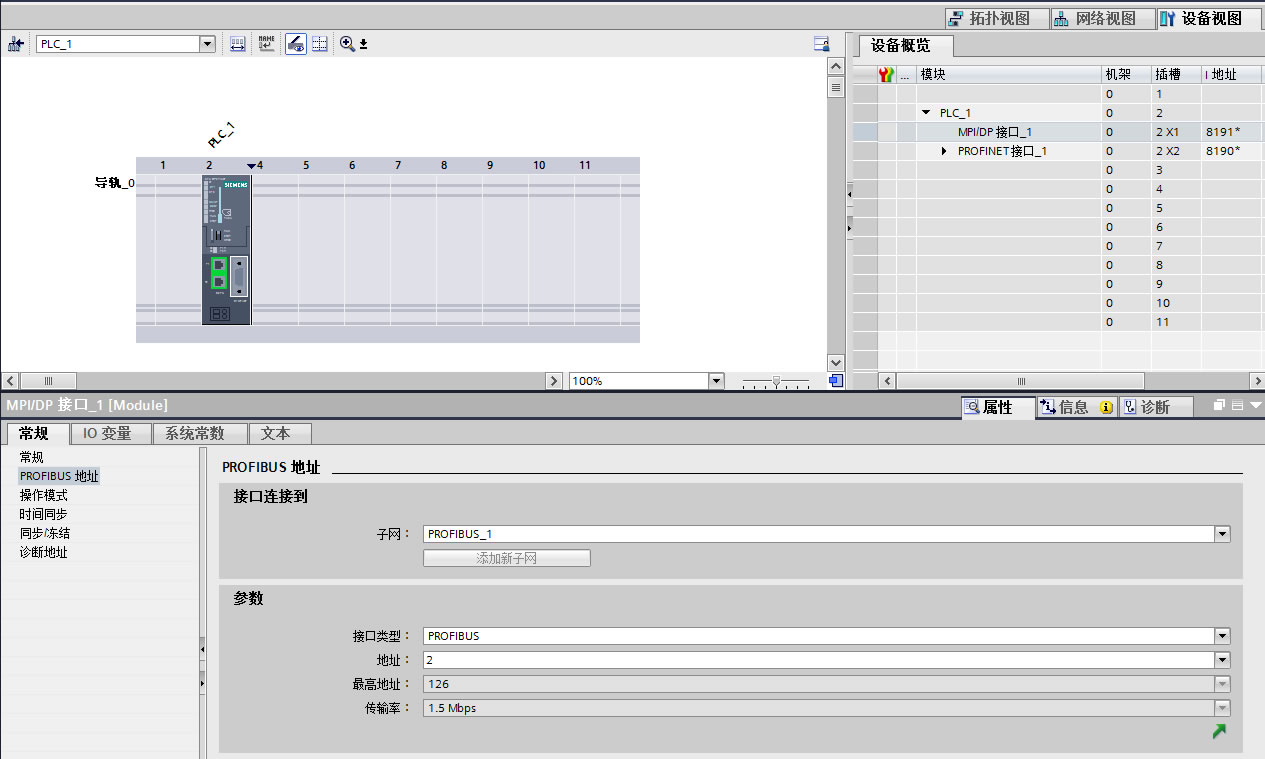

插入 CPU 315-2 DP 作为 DP 主站。

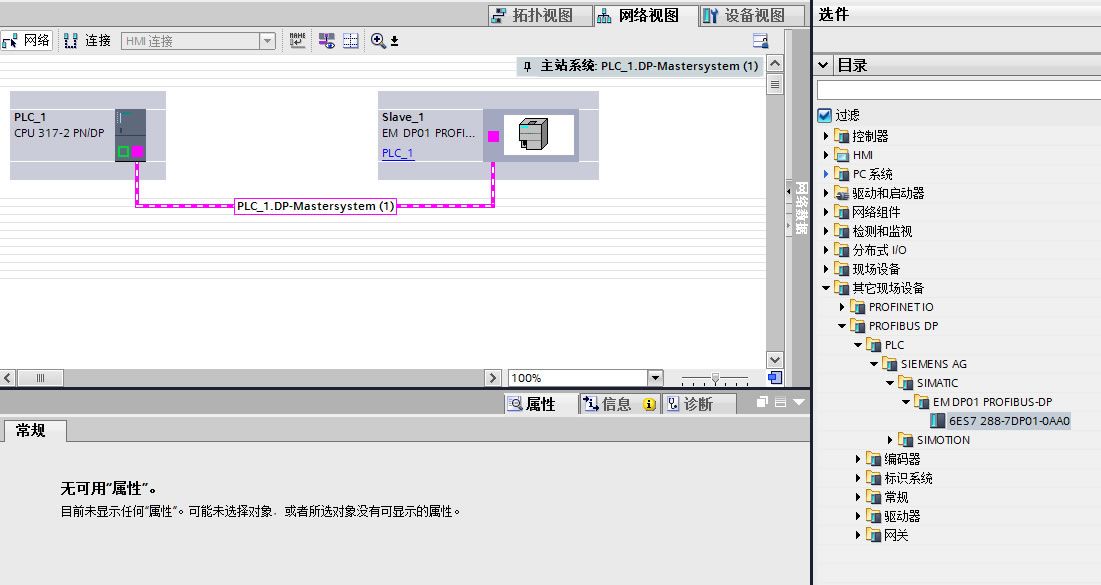

插入 EM DP01 PROFIBUS DP 模块。如下图所示，在 DP 主站和设备之间创建 PROFIBUS 网络。
设备视图中组态DP01的通讯区，本例中的插槽一包含"4 Bytes In/Out"预组态 I/O 选项，插槽二包含"8 Bytes In/Out"预组态 I/O 选项。在"Properties"、"General"选项卡区域，单击"Device-specific parameters"以显示"I/O Offset in the V memory"字段。在此处可分配为该操作预留的那部分 V 存储器的启动地址。
注意：VB0－VB11是S7－300写到S7－200 SMART 的数据，VB12－VB23是S7－300从S7－200 SMART读取的值。
打开博图软件中的监控表和STEP 7-MicroWIN SMART状态表进行监控，它们的数据交换结果如下图：
